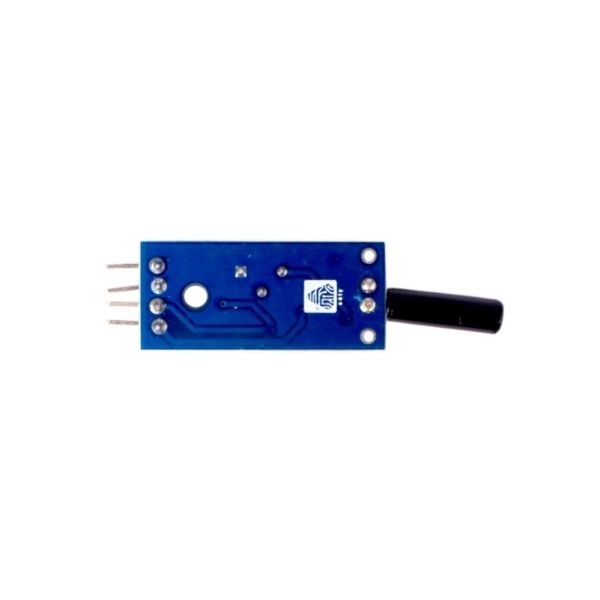

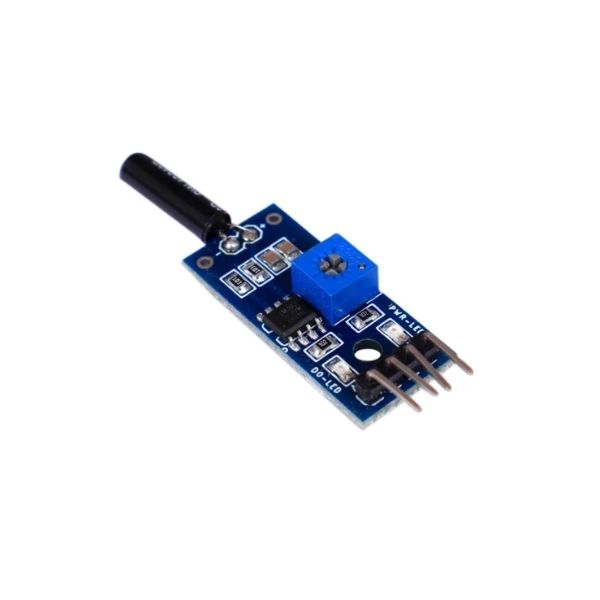

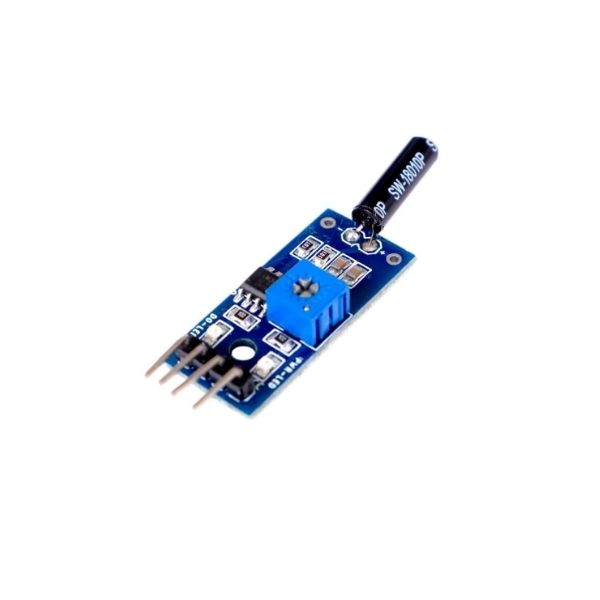

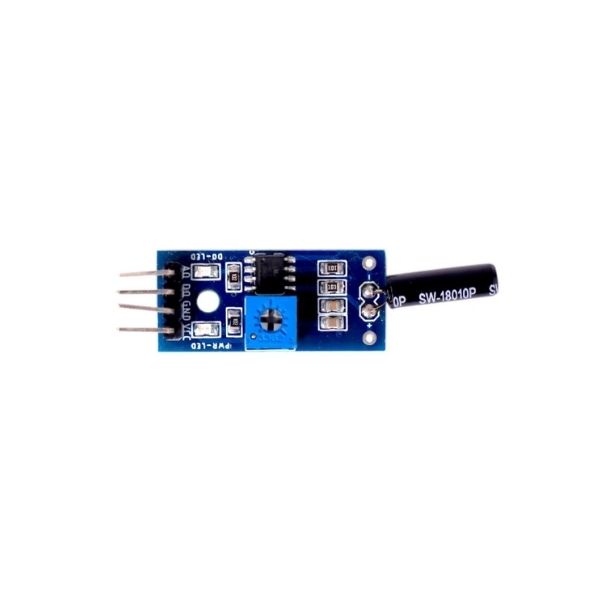

Vibračný senzor SW1801P

1.20€ (bez DPH 0.98€ )

Jednoduchý senzor vibrácií využiteľný pri budovaní alarmu

32 na sklade

Skladom 32 ks

Pridať medzi obľúbené
Katalógové číslo: VST283 Kategória:

Popis

Vibračný senzor SW1801P je jednoduchý modul na detekciu vibrácií, otrasov a nárazov. Je vhodný napríklad pre alarmy, robotické projekty alebo detekciu manipulácie so zariadením.

Citlivosť detekcie je možné nastaviť pomocou potenciometra na doske. Modul poskytuje digitálny výstup DO a analógový výstup AO a možno ho jednoducho pripojiť k Arduino, ESP a ďalším mikrokontrolérom.

Hlavné vlastnosti

  • nastaviteľná citlivosť detekcie
  • digitálny aj analógový výstup
  • LED indikácia stavu
  • kompaktné vyhotovenie s montážnymi otvormi

Technické parametre

Senzor SW-18010P
Komparátor LM393
Napájanie 3,3–5 V DC
Výstupy digitálny DO a analógový AO
Logika DO HIGH bez vibrácií / LOW pri detekcii vibrácie
Citlivosť nastaviteľná potenciometrom
LED indikácia napájanie a detekcia vibrácií
Výstupný prúd DO viac ako 15 mA
Rozmery DPS cca 32 × 14 mm

Zapojenie

VCC napájanie 3,3–5 V
GND zem
DO digitálny výstup, aktívny v logickej 0 pri detekcii vibrácie
AO analógový výstup senzora

Rozloženie pinov a hlavných prvkov modulu:

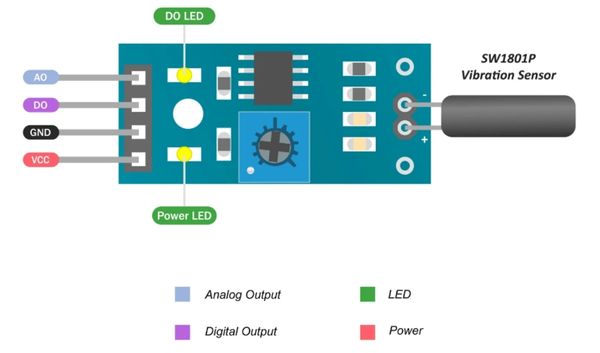

Vibračný senzor SW1801P – rozloženie pinov

AO – analógový výstup, DO – digitálny výstup, GND – zem a VCC – napájanie modulu. Potenciometrom sa nastavuje citlivosť digitálnej detekcie.

Princíp fungovania modulu

Schéma znázorňuje princíp digitálnej časti modulu. Vibračný senzor SW-18010P reaguje na otrasy a jeho signál spracováva komparátor LM393. Prahovú citlivosť digitálneho výstupu je možné nastaviť potenciometrom. Pri detekcii vibrácie sa výstup DO prepne do logickej úrovne LOW a aktivuje sa indikačná LED.

Schéma zapojenia vibračného senzora SW1801P

Poznámka: Schéma je ilustračná a nezobrazuje výstup AO, ktorý sa nachádza na 4-pinovom variante modulu.

Použitie

  • alarmy a detekcia neoprávnenej manipulácie
  • detekcia otrasov a nárazov
  • robotické a Arduino projekty
  • sledovanie vibrácií zariadení
  • interaktívne elektronické projekty

Poznámka: Pri krátkom otrase môže senzor vytvoriť iba veľmi krátky impulz. Pri použití s alarmom, relé alebo inou logikou je preto vhodné signál spracovať mikrokontrolérom.

Ak hľadáte spoľahlivejší senzor vibrácií, pozrite si aj modul 801S.

Ďalšie informácie

Hmotnosť 3 g

Časté otázky

Na čo slúži vibračný senzor SW1801P?

Modul slúži na detekciu vibrácií, otrasov a nárazov. Využiť ho možno napríklad v alarmoch, robotických projektoch alebo na detekciu manipulácie so zariadením.

Ako sa nastavuje citlivosť senzora?

Citlivosť digitálnej detekcie sa nastavuje pomocou potenciometra na doske. Otáčaním potenciometra je možné upraviť prah, pri ktorom výstup DO zareaguje na vibráciu.

Aký je rozdiel medzi výstupmi DO a AO?

DO je digitálny výstup, ktorý signalizuje prekročenie nastavenej úrovne vibrácií. AO je analógový výstup senzora. SW1801P je však mechanický vibračný senzor, preto AO nie je určený na presné meranie intenzity alebo zrýchlenia ako pri akcelerometri.

Akú logiku používa digitálny výstup DO?

Bez detekovanej vibrácie je výstup DO v stave HIGH. Pri detekcii vibrácie sa prepne do stavu LOW.

Ako dlho zostane výstup aktívny po otrase?

Pri krátkom otrase môže vzniknúť iba veľmi krátky impulz. Ak má byť vibrácia zaznamenaná na dlhší čas alebo má aktivovať alarm, odporúčame impulz spracovať mikrokontrolérom.

Je senzor vhodný pre Arduino?

Áno. Modul je možné použiť s Arduino a ďalšími vývojovými doskami. Digitálny výstup DO je možné pripojiť na digitálny vstup mikrokontroléra.

Je senzor vhodný aj pre ESP8266 alebo ESP32?

Áno, modul je možné použiť aj s ESP8266 a ESP32. Pri 3,3 V mikrokontroléroch odporúčame venovať pozornosť napájaciemu napätiu a povoleným logickým úrovniam vstupov.

Akým napätím sa modul napája?

Modul je určený na napájanie 3,3 až 5 V DC.

Čo signalizujú LED na module?

Jedna LED signalizuje napájanie modulu a druhá slúži ako indikácia detekcie vibrácie na digitálnom výstupe.

Dokáže senzor merať presnú intenzitu vibrácií?

Nie. SW-18010P funguje ako mechanický vibračný spínač a je určený predovšetkým na zistenie prítomnosti vibrácií alebo otrasov. Na presné meranie zrýchlenia alebo intenzity vibrácií je vhodnejší akcelerometer.

Môže senzor priamo spínať relé alebo inú záťaž?

Výstup modulu je určený predovšetkým ako signál pre elektroniku alebo mikrokontrolér. Pri ovládaní relé, motora alebo výkonnejšej záťaže použite vhodný spínací alebo reléový modul.

Je SW1801P vhodný ako alarm proti manipulácii?

Áno. Modul môže reagovať na otras alebo pohyb zariadenia, preto sa hodí napríklad na jednoduché alarmy proti manipulácii. Pri krátkych otrasoch je vhodné signál ďalej spracovať mikrokontrolérom.

Aký senzor zvoliť, ak potrebujem spoľahlivejšiu detekciu vibrácií?

Ak potrebujete spoľahlivejšie riešenie na detekciu vibrácií, pozrite si aj senzor vibrácií 801S.
