Arduino Nano R4 originál s USB-C

15.25€ (bez DPH 12.40€ )

32-bitový procesor Renesas RA4M1, USB-C, 5 V logika, neprispájkované piny

23 na sklade

Skladom 23 ks

Pridať medzi obľúbené
Katalógové číslo: ARD618 Kategórie: , Značka:

Popis

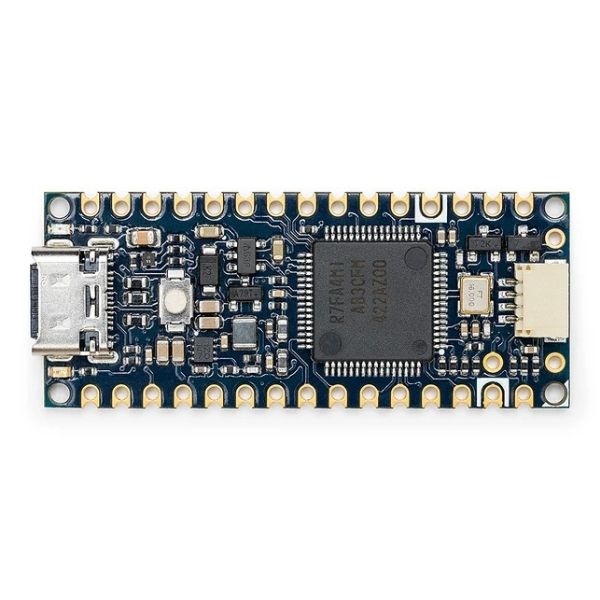

Arduino Nano R4 je originálna vývojová doska Arduino s 32-bitovým mikrokontrolérom Renesas RA4M1 (Arm Cortex-M4) pracujúcim na frekvencii 48 MHz. Ponúka vyšší výkon a viac pamäte než klasické Arduino Nano, pričom si zachováva kompaktné rozmery a 5 V logické úrovne.

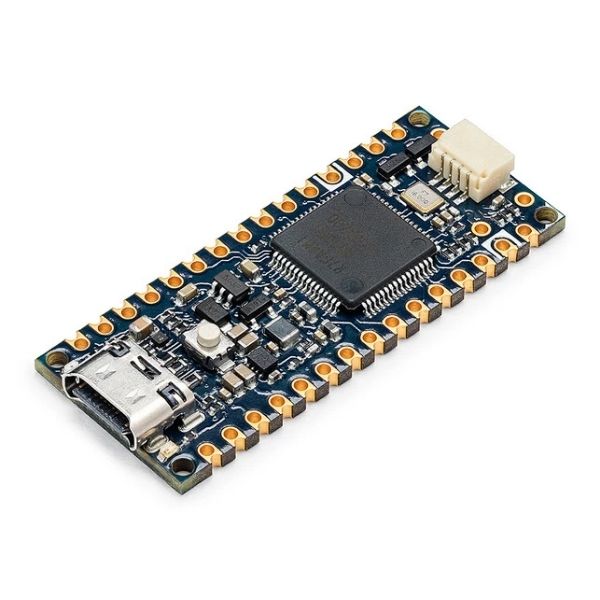

Doska je vybavená konektorom USB-C, rozhraním Qwiic na jednoduché pripojenie senzorov, programovateľnou RGB LED a podporou komunikácie CAN. Vďaka neprispájkovaným pinom a kontaktom na okrajoch dosky je vhodná aj na integráciu do vlastných elektronických zariadení.

Hlavné vlastnosti

  • 32-bitový procesor Arm Cortex-M4 s frekvenciou 48 MHz
  • 256 kB Flash, 32 kB SRAM a 8 kB EEPROM
  • USB-C na programovanie, napájanie a sériovú komunikáciu
  • 5 V logika kompatibilná s mnohými modulmi pre Arduino Nano
  • Qwiic konektor na pripojenie I2C senzorov a príslušenstva
  • 14-bitový ADC, 12-bitový DAC a integrovaný operačný zosilňovač
  • podpora CAN, SPI, I2C, UART a hodín reálneho času (RTC)
  • programovateľná RGB LED a podpora emulácie USB klávesnice a myši

Technické parametre

Mikrokontrolér Renesas RA4M1 (Arm Cortex-M4, 32-bit)
Frekvencia 48 MHz
Flash pamäť 256 kB
SRAM 32 kB
EEPROM 8 kB
Digitálne I/O 21 (vrátane pinov s ďalšími funkciami)
Analógové vstupy 8 (14-bitový ADC)
PWM 6 pinov
DAC 1× 12-bitový (A0)
Komunikačné rozhrania UART, SPI, 2× I2C, CAN
Qwiic áno, I2C s logikou 3,3 V
Prevádzkové napätie 5 V DC
Vstupné napätie VIN 6–21 V DC
Max. prúd na I/O pin 8 mA
USB konektor USB-C
Integrované funkcie RTC, operačný zosilňovač, RGB LED
Rozmery 45 × 18 mm
Piny neprispájkované

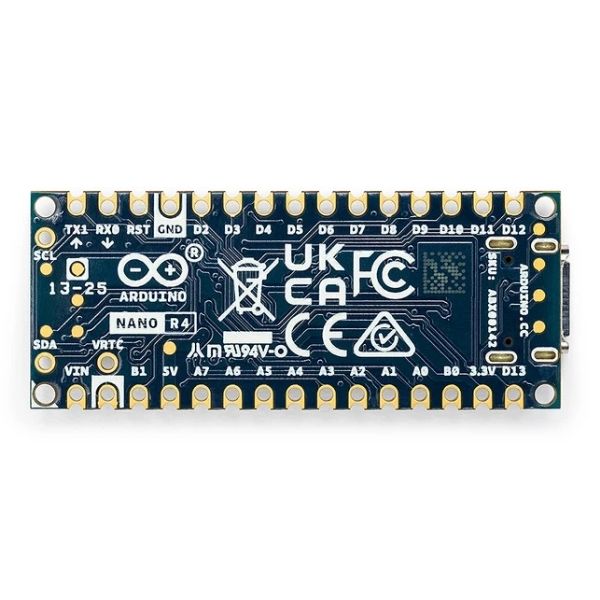

Rozloženie pinov (pinout)

Použitie

  • vývoj a testovanie elektronických projektov
  • robotika, automatizácia a riadiace systémy
  • pripojenie senzorov, displejov a ďalších modulov
  • spracovanie analógových a digitálnych signálov
  • kompaktné zariadenia a vlastné dosky plošných spojov

Poznámka: Komunikácia CAN vyžaduje externý CAN transceiver. Pri použití starších projektov a knižníc pre Arduino Nano s procesorom ATmega328P môže byť potrebná úprava programu z dôvodu odlišnej architektúry mikrokontroléra.

Programovanie

Arduino Nano R4 sa programuje v prostredí Arduino IDE pomocou USB-C. Postup nastavenia dosky a prvého programu nájdete v oficiálnej dokumentácii Arduino Nano R4.

Súvisiace produkty

Ak hľadáte ďalšie originálne dosky Arduino, pozrite si aj Arduino UNO R4 Minima s rovnakou rodinou mikrokontroléra alebo klasické Arduino Nano originál s procesorom ATmega328P.

Dokumentácia

Kompletné technické podklady výrobcu sú dostupné online:  technický list Arduino Nano R4 (PDF), rozloženie pinov (Pinout PDF) a oficiálna dokumentácia s návodmi, schémami a CAD súbormi.

Ďalšie informácie

Hmotnosť 17 g

Časté otázky

Je Arduino Nano R4 originálny produkt?

Áno. Ide o originálnu vývojovú dosku Arduino s označením výrobcu ABX00142 a 32-bitovým mikrokontrolérom Renesas RA4M1.

Má Arduino Nano R4 pripájkované piny?

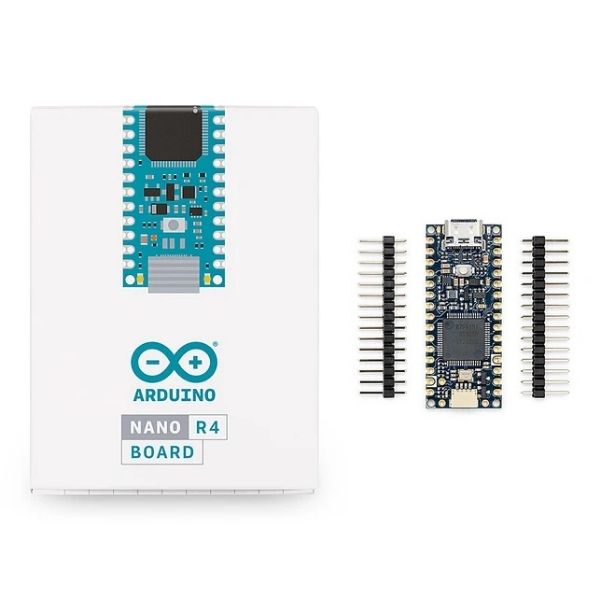

Nie. Ponúkaná verzia ABX00142 nemá pripájkované pinové lišty. Na použitie v nepájivom poli je potrebné osadiť a pripájkovať vhodné pinové lišty. Doska má aj kontakty na okrajoch, ktoré umožňujú priamu integráciu do vlastnej DPS.

Aký je rozdiel medzi Arduino Nano R4 a klasickým Arduino Nano?

Arduino Nano R4 používa výkonnejší 32-bitový procesor Renesas RA4M1 s frekvenciou 48 MHz, zatiaľ čo klasické Nano využíva 8-bitový ATmega328P. Nano R4 ponúka viac pamäte, USB-C, podporu CAN a ďalšie moderné funkcie.

Môžem použiť príslušenstvo určené pre klasické Arduino Nano?

Áno. Nano R4 zachováva rozloženie pinov a 5 V logické úrovne klasického Arduino Nano, preto je kompatibilné s mnohými existujúcimi modulmi a rozširujúcimi doskami. Pri konkrétnom príslušenstve odporúčame overiť jeho požiadavky.

Budú moje programy zo staršieho Arduino Nano fungovať aj na Nano R4?

Mnohé programy napísané pomocou štandardných funkcií Arduino budú fungovať aj na Nano R4. Kód alebo knižnice závislé od architektúry AVR však môžu vyžadovať úpravy, pretože Nano R4 používa mikrokontrolér Renesas.

Ako sa Arduino Nano R4 programuje?

Doska sa programuje pomocou Arduino IDE cez konektor USB-C. Po pripojení k počítaču je potrebné nainštalovať príslušnú podporu dosky a vybrať správny model a port.

Aké napájanie potrebuje Arduino Nano R4?

Dosku možno napájať cez USB-C alebo externým napätím 6–21 V DC na pine VIN. Samotný mikrokontrolér a jeho GPIO pracujú s logickou úrovňou 5 V.

Na čo slúži konektor Qwiic?

Qwiic umožňuje jednoduché pripojenie kompatibilných I2C senzorov a modulov bez spájkovania. Toto rozhranie pracuje s logikou 3,3 V, zatiaľ čo hlavné GPIO dosky používajú 5 V.

Podporuje Arduino Nano R4 komunikáciu CAN?

Áno. Mikrokontrolér má integrovaný CAN radič, ktorý možno využiť napríklad v automatizácii. Na pripojenie k fyzickej zbernici CAN je však potrebný externý CAN transceiver.

Má Arduino Nano R4 zabudované Wi-Fi alebo Bluetooth?

Nie. Nano R4 nemá integrované bezdrôtové rozhranie Wi-Fi ani Bluetooth. Bezdrôtovú komunikáciu možno doplniť pomocou kompatibilného externého modulu.

Má Arduino Nano R4 analógový výstup DAC?

Áno. Doska obsahuje 12-bitový digitálno-analógový prevodník (DAC) dostupný na pine A0, ktorý umožňuje generovať analógové napätie pomocou programu.

Má doska hodiny reálneho času (RTC)?

Áno. Nano R4 má integrované RTC na sledovanie času a dátumu. Podporuje tiež záložné napájanie RTC cez vývod VBATT, napríklad pomocou vhodnej externej batérie.
