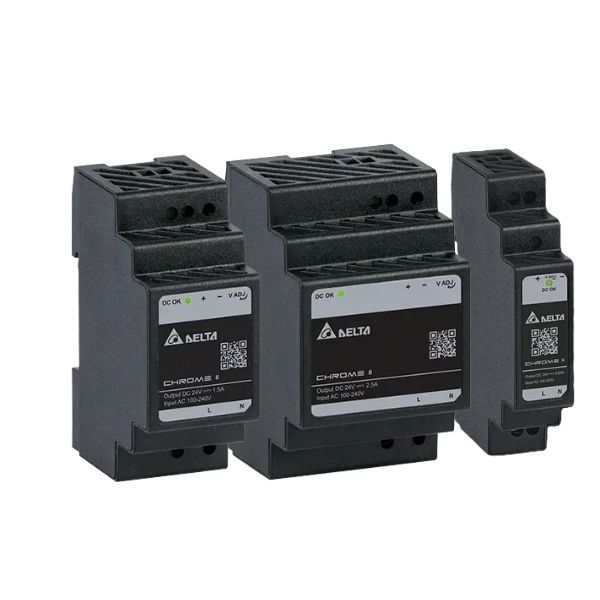

Delta Chrome II spínaný zdroj na DIN lištu 12V / 24V

16.75€ – 25.95€

DIN lištový zdroj Delta Chrome II s výstupom 12 V alebo 24 V DC
Vymazať

Prosím, vyberte variant produktu vyššie.

Skladom viac typov

Pridať medzi obľúbené
Viac informácií
Katalógové číslo: - Kategórie: , Značka:

Popis

Delta Chrome II je séria spínaných napájacích zdrojov určených na montáž na DIN lištu. Zdroje sú vhodné najmä pre elektrické rozvádzače, automatizáciu, riadiace systémy, zabezpečovacie zariadenia a ďalšie aplikácie vyžadujúce stabilné jednosmerné napájanie.

Plastové vyhotovenie je navrhnuté podľa rozmerového štandardu DIN 43880 pre rozvádzače a systémy automatizácie budov. Zdroje majú dvojitú izoláciu triedy II, takže nevyžadujú pripojenie ochranného vodiča PE, a výstupné napätie je možné jemne upraviť vstavaným potenciometrom.

Hlavné vlastnosti

  • montáž na štandardnú 35 mm DIN lištu,
  • dvojitá izolácia triedy II bez potreby PE vodiča,
  • nastaviteľné výstupné napätie,
  • zelená LED signalizácia DC OK,
  • pasívne chladenie bez ventilátora,
  • integrované ochrany proti poruchovým stavom,
  • plastové puzdro s krytím IP20.

Parametre variantov + Datasheety

Parameter DRC-12V030W1RZ DRC-12V060W1RZ DRC-24V015W1RZ
Výstupné napätie 12 V DC 12 V DC 24 V DC
Výstupný prúd 2 A 4,5 A 0,63 A
Max. výstupný výkon 24 W 54 W 15 W
Rozsah nastavenia výstupu 10,8 – 13,2 V 10,8 – 13,2 V 21,6 – 26,4 V
Rozmery (V × Š × H) 87,5 × 35 × 55 mm 87,5 × 52,5 × 55 mm 87,5 × 18 × 55 mm
Hmotnosť cca 130 g cca 170 g cca 60 g
Datasheet EN  EN EN

Spoločné technické parametre

Séria Chrome II
Typ zdroja spínaný, konštantné napätie (CV)
Menovité vstupné napätie 100 – 240 V AC
Rozsah vstupného napätia 85 – 264 V AC
Vstupná frekvencia 47 – 63 Hz
Montáž DIN lišta TS35 podľa EN 60715
Pripojenie skrutkové svorky
Chladenie pasívne, prirodzeným prúdením vzduchu
Signalizácia zelená LED DC OK
Trieda ochrany II – dvojitá izolácia, bez potreby PE vodiča
Krytie IP20
Prevádzková teplota -40 až +70 °C
Ochrany proti skratu, preťaženiu / nadprúdu, prepätiu a prehriatiu

Poznámka: Pri okolitej teplote nad 50 °C a pri vstupnom napätí pod 100 V AC je potrebné počítať so znížením dostupného výkonu podľa údajov výrobcu.

Použitie

  • elektrické a domové rozvádzače,
  • priemyselná a domáca automatizácia,
  • riadiace a monitorovacie systémy,
  • zabezpečovacie a CCTV systémy,
  • napájanie senzorov, relé a ďalších DC zariadení.

Ďalšie informácie

Napätie

12V, 24V
Výkon

15W, 30W, 60W

Časté otázky

Ako vybrať správny variant zdroja?

Najskôr skontrolujte požadované výstupné napätie zariadenia a následne jeho maximálny odber. K dispozícii sú varianty 12 V a 24 V s rôznym maximálnym výstupným prúdom.

Prečo má model DRC-12V060W1RZ v označení 60 W, keď má výstupný výkon 54 W?

Označenie 060W patrí k výkonovej sérii výrobcu. Konkrétny 12 V variant poskytuje maximálne 4,5 A, teda reálny maximálny výstupný výkon je 54 W.

Môžem zariadenie s odberom 1 A napájať zo zdroja 12 V / 4,5 A?

Áno. Ak zariadenie vyžaduje 12 V, môže byť napájané aj zo zdroja s vyšším maximálnym prúdom. Zariadenie si odoberá iba taký prúd, aký potrebuje.

Je možné výstupné napätie upraviť?

Áno. Výstupné napätie je možné v určitom rozsahu jemne nastaviť pomocou vstavaného potenciometra. Rozsah nastavenia závisí od konkrétneho variantu.

Na akú DIN lištu je zdroj určený?

Zdroj je určený na montáž na štandardnú 35 mm DIN lištu typu TS35 podľa EN 60715.

Je potrebné pripojiť ochranný vodič PE?

Nie. Zdroje Delta Chrome II majú ochrannú triedu II a dvojitú izoláciu, preto nevyžadujú pripojenie ochranného vodiča PE.

Môžem zdroj pripojiť priamo na sieť 230 V?

Áno. Zdroj podporuje vstupné napätie 85 – 264 V AC, takže je vhodný aj pre bežnú sieť 230 V.

Čo signalizuje LED DC OK?

Zelená LED DC OK signalizuje prítomnosť výstupného napätia a bežnú prevádzku zdroja.

Potrebuje zdroj ventilátor?

Nie. Zdroj využíva pasívne chladenie prirodzeným prúdením vzduchu. Pri montáži je však potrebné zabezpečiť dostatočný priestor na odvetranie.

Akými ochranami je zdroj vybavený?

Zdroj obsahuje ochranu proti skratu, preťaženiu alebo nadprúdu, prepätiu a prehriatiu.

Je zdroj vhodný na použitie vo vonkajšom prostredí?

Nie na priame vonkajšie použitie. Zdroj má krytie IP20 a je určený predovšetkým na montáž do vhodného elektrického rozvádzača alebo krytu.

Je možné zdroj používať pri vyšších teplotách?

Áno, pracovný rozsah siaha až do +70 °C, ale pri vyššej okolitej teplote môže byť potrebné znížiť odoberaný výkon podľa údajov výrobcu.
