Popis
FireBeetle 2 ESP32-E (N16R2) je kompaktný IoT mikrokontrolér od DFRobotu s dvojjadrovým procesorom Tensilica LX6 240 MHz. Oproti základnej verzii so 4 MB Flash má 16 MB Flash a navyše 2 MB PSRAM, takže sa zmestí aj väčší program, webový server, súbory alebo grafika pre displej. Podporuje WiFi aj Bluetooth 4.2 a dá sa napájať z USB-C alebo z Li-ion batérie. Doska sa dodáva bez pripojených pinov – kolíkové lišty sú v balení samostatne, takže si ich prispájkujete podľa potreby alebo dosku osadíte priamo na vlastnú DPS.

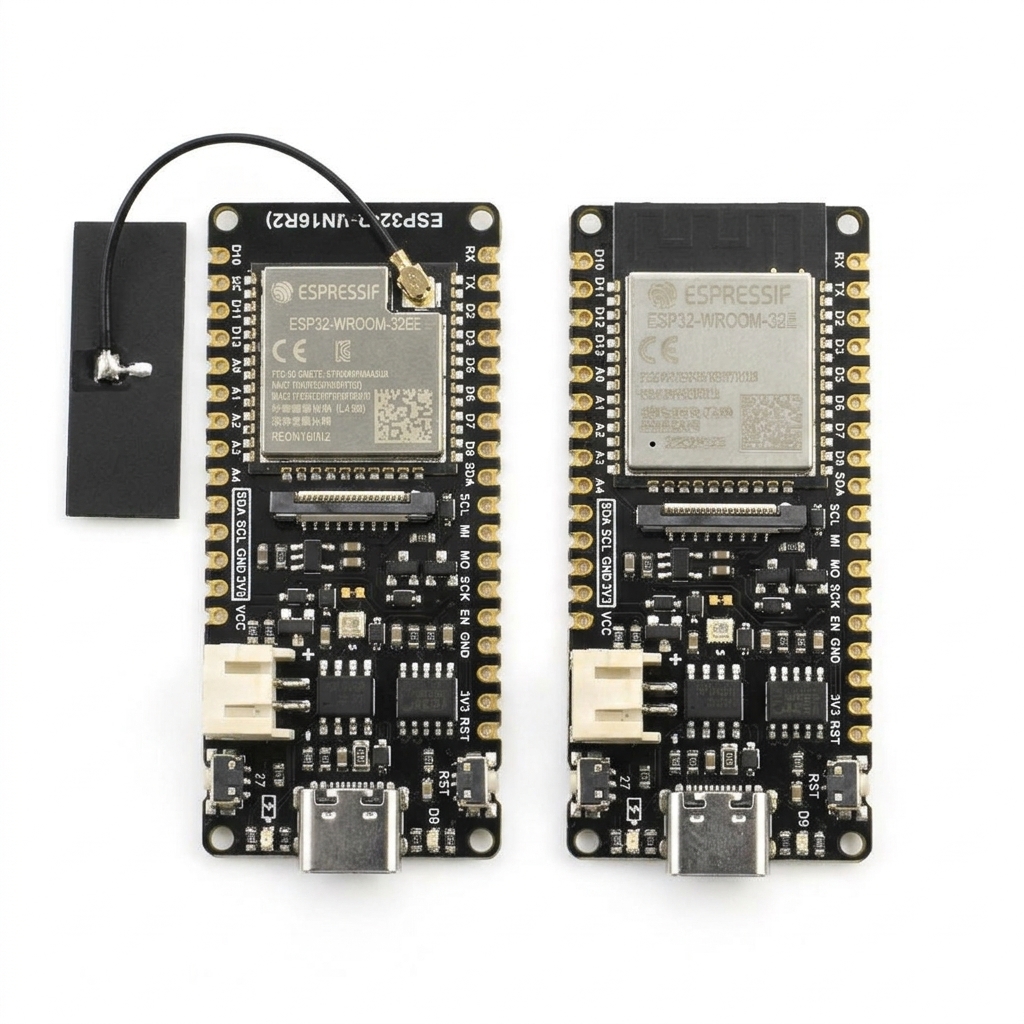

Na výber sú dve verzie:
- Interná anténa (DFR1139) – modul ESP32-WROOM-32E-N16R2 s anténou priamo na doske.

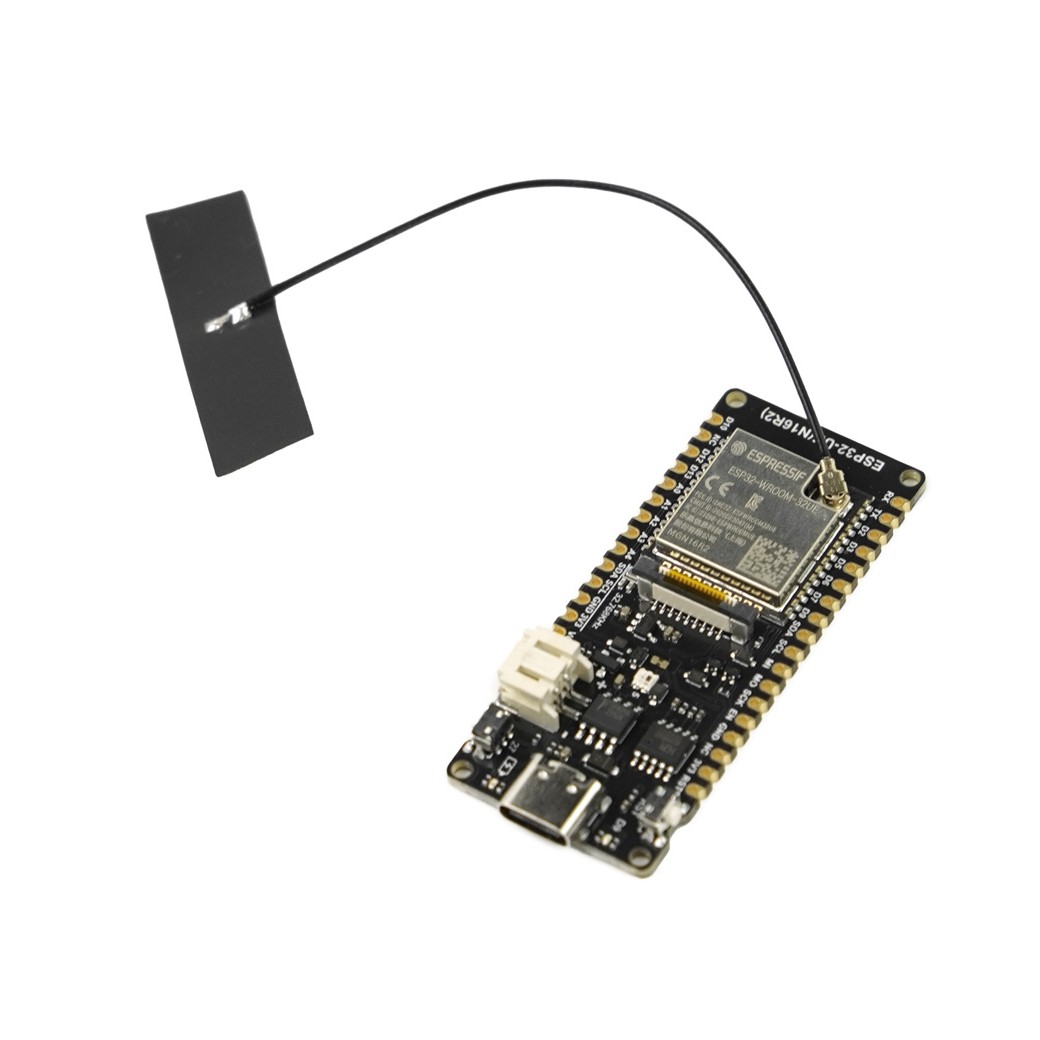

- Externá anténa (DFR1140) – FireBeetle 2 ESP32-UE s modulom ESP32-WROOM-32UE-N16R2, ktorý má konektor pre externú anténu. 2,4 GHz anténa je v balení. Vhodná, keď potrebujete väčší dosah signálu.
Verziu so 4 MB Flash nájdete tu: DFROBOT FireBeetle 2 ESP32-E 4MB WiFi a bluetooth.
Hlavné vlastnosti
- Dvojjadrový procesor Tensilica LX6 240 MHz, SRAM 520 kB, ROM 448 kB
- 16 MB Flash + 2 MB PSRAM
- WiFi 802.11 b/g/n (do 150 Mbps) + Bluetooth 4.2 BR/EDR a BLE
- Napájanie cez USB-C (5 V) alebo Li-ion batériu 3,7 V cez konektor PH2.0
- Nízka spotreba – po prerušení prepojky Low Power klesne odber v režime spánku na 13 μA
- RGB LED WS2812, užívateľské tlačidlo, tlačidlo reset, nabíjacia a užívateľská LED
- Rozhranie GDI pre jednoduché pripojenie displeja
- Programovanie v Arduino IDE, ESP-IDF a MicroPython
- Kompatibilná so sériou FireBeetle V2
Technické špecifikácie
| Modul | ESP32-WROOM-32E-N16R2 (interná anténa) / ESP32-WROOM-32UE-N16R2 (externá anténa) |
| Procesor | Tensilica LX6 dual-core, 240 MHz |
| SRAM | 520 kB |
| ROM | 448 kB |
| Flash | 16 MB |
| PSRAM | 2 MB |
| Kryštály | 40 MHz a 32,768 kHz |
| WiFi | 802.11 b/g/n/d/e/i/k/r, do 150 Mbps, 2,4 – 2,5 GHz |
| Bluetooth | v4.2 BR/EDR + BLE, 2,4 – 2,5 GHz |
| Napájanie (USB-C) | 5 V DC (4,75 – 5,5 V) |
| Napájanie (Li-ion) | 3,7 V (PH2.0, 3,5 – 4,2 V) |
| Napájanie (VCC pin) | 5 V DC |
| Výstup 3V3 | 3,3 V |
| Digitálne piny | 17× |
| Analógové piny | 11× (IO34 a IO35 len vstup) |
| UART | 3× |
| SPI | 1× |
| I2C | 1× |
| I2S | 1× |
| DAC | 2× |
| Touch | 7× |
| LED PWM kanály | 16× |
| RGB LED | WS2812 (IO5/D8) |
| Display rozhranie | GDI |
| Rozmery | 25,4 × 60 mm |
| Hmotnosť | 23,4 g |
Použitie
- IoT projekty pre inteligentnú domácnosť
- priemyselné IoT aplikácie
- nositeľné zariadenia s batériovým napájaním
- projekty s väčším programom, webovým serverom alebo súbormi v pamäti
- WiFi/Bluetooth senzorové uzly
Balenie obsahuje
- 1× FireBeetle 2 ESP32-E (N16R2) alebo FireBeetle 2 ESP32-UE (N16R2) podľa zvoleného variantu
- 1× 2,4 GHz WiFi/Bluetooth anténa (len verzia s externou anténou)
- 1× 18-pin kolíková lišta 2,54 mm (samec)
- 1× 18-pin kolíková lišta 2,54 mm (samica)
- 1× 14-pin kolíková lišta 2,54 mm (samec)
- 1× 14-pin kolíková lišta 2,54 mm (samica)
