Popis
Analógový vysokoteplotný senzor je modul s priemyselnou sondou PT100, ktorý spoľahlivo meria teploty v rozsahu 30 – 350 °C – teda výrazne nad možnosťami bežných digitálnych senzorov (napríklad DS18B20, ktorý zvládne len približne do 125 °C). Sonda typu RTD (odporový snímač teploty) sa bežne používa v priemyselnom monitorovaní a poskytuje stabilné a presné merania cez analógový výstup.
Modul pracuje s napájaním 3,3 – 5,5 V, takže ho jednoducho pripojíte k platformám ako Arduino, STM32 a ďalším mikrokontrolérom. Analógový výstup 0,2 – 2,8 V sa ľahko spracuje cez ADC vstup, bez potreby zložitých komunikačných protokolov. Pripojenie zabezpečuje štandardné 3-pinové rozhranie Gravity a priložený kábel, vďaka čomu je modul vhodný na rýchle prototypovanie aj výučbu.
Hlavné vlastnosti
- Priemyselná sonda PT100 (RTD) na meranie vysokých teplôt
- Rozsah merania 30 – 350 °C so stabilným analógovým výstupom
- Analógový výstup napätia 0,2 – 2,8 V
- Napájanie 3,3 – 5,5 V – kompatibilné s Arduinom, STM32 a ďalšími
- Štandardné 3-pinové rozhranie Gravity pre jednoduché zapojenie
- Súčasťou je 2 m dlhá sonda PT100 pre flexibilnú inštaláciu
Technické špecifikácie
| Napájacie napätie | 3,3 – 5,5 V |
|---|---|
| Analógový výstup | 0,2 – 2,8 V |
| Rozsah merania | 30 – 350 °C |
| Relatívna chyba | ±2 % z plného rozsahu (F.S.) |
| Rozhranie | PH2.0-3P (Gravity) |
| Rozmery modulu | 42 × 32 × 18 mm |
| Vodotesnosť modulu | nie |
Sonda PT100
| Pracovná teplota sondy | −20 – 400 °C |
|---|---|
| Teplotná odolnosť opletenia | do 200 °C |
| Dĺžka kábla | 2 m |
| Presnosť | 0,5 °C |
| Vodotesnosť sondy | áno |
Použitie
- priemyselné monitorovanie teploty
- laboratórne tepelné experimenty
- monitorovanie vykurovacích systémov
- prototypy riadenia vysokoteplotných procesov
- meranie teploty v robotike a vstavaných systémoch
- STEM a edukačné inžinierske projekty

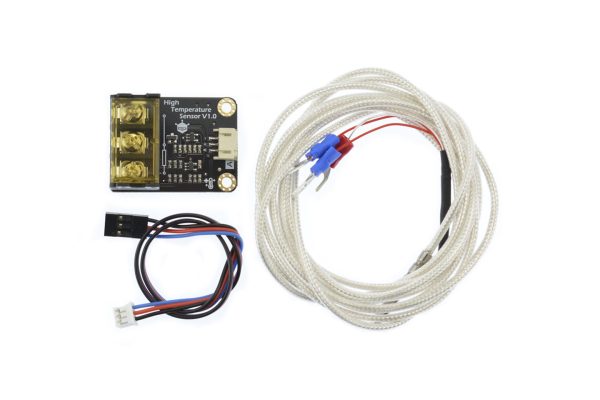

Balenie obsahuje
- 1× modul analógového vysokoteplotného senzora
- 1× sonda PT100
- 1× analógový senzorový kábel
