Popis

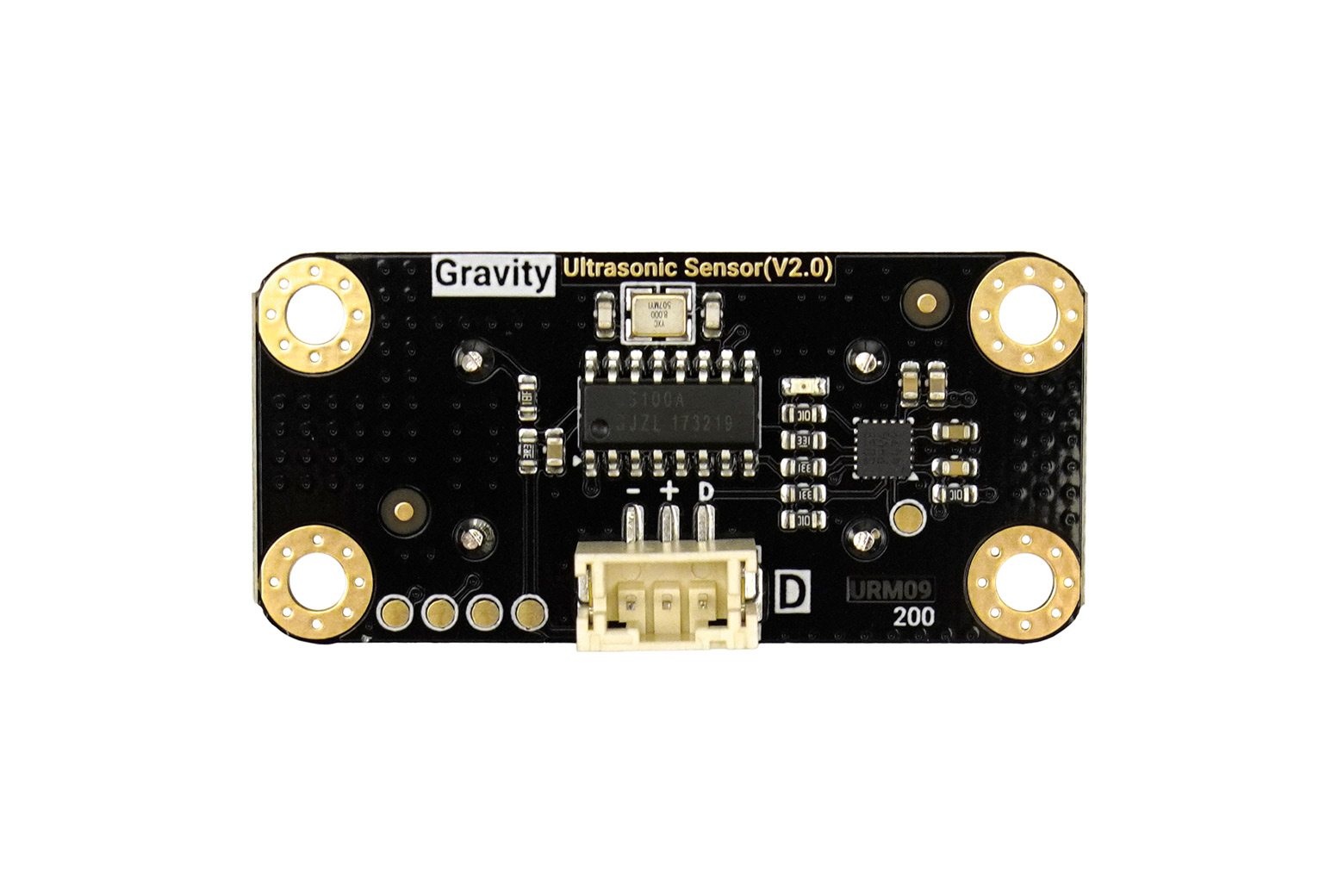

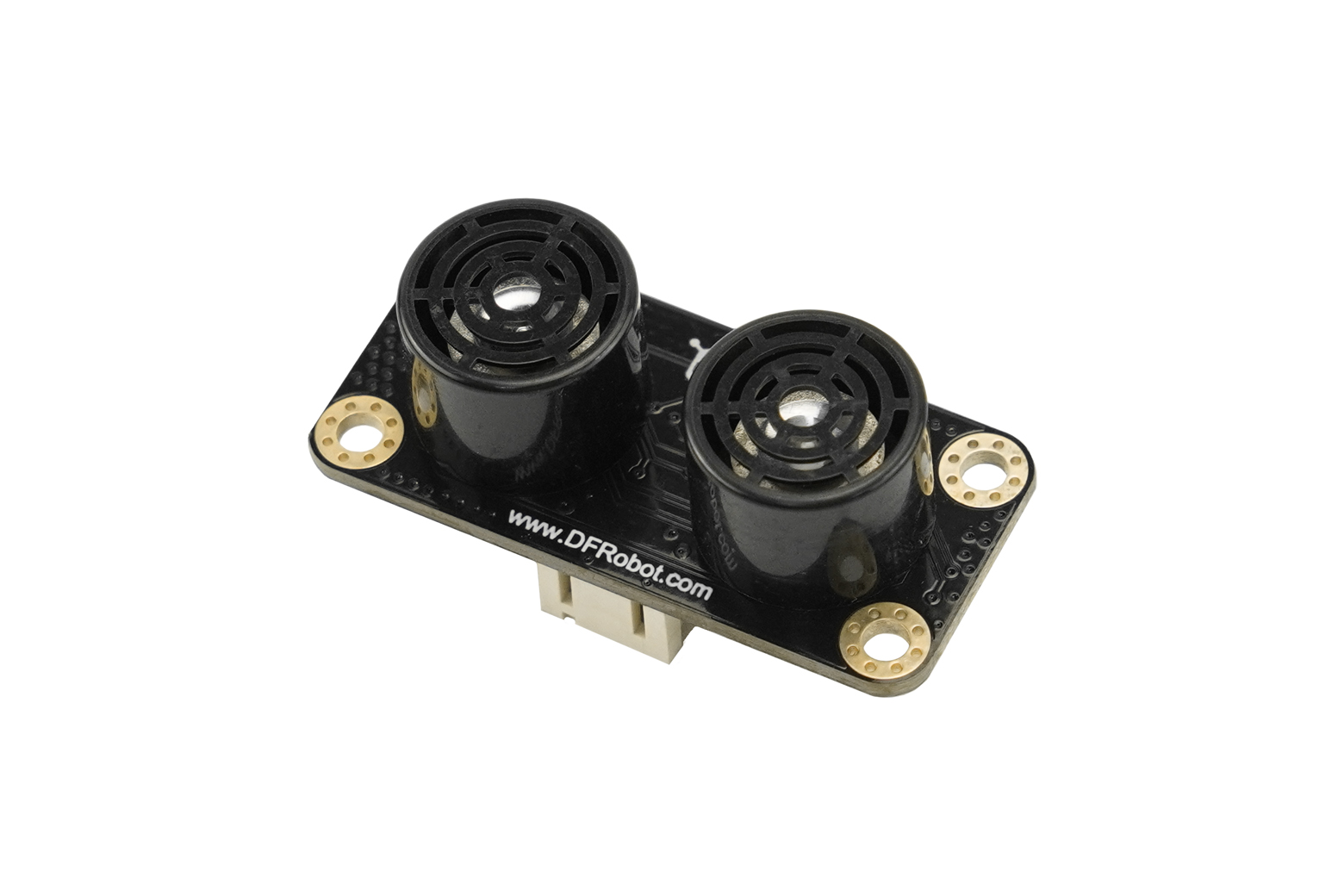

URM09 je bezkontaktný ultrazvukový senzor vzdialenosti s rozsahom 2 – 500 cm a presnosťou 1 % (merané na rovnej stene). Na rozdiel od klasického HC-SR04 multiplexuje vstupný aj výstupný signál na jeden I/O pin – stačí teda jediný digitálny pin mikrokontroléra. Senzor funguje so 3,3 V aj 5 V riadiacimi doskami a pripája sa cez štandardný konektor Gravity PH2.0-3P.
Hlavné vlastnosti
- Rozsah merania 2 – 500 cm, presnosť 1 %, rozlíšenie 1 cm
- Jeden I/O pin pre vstup aj výstup (Trig verzia)
- Napájanie 3,3 – 5,5 V DC – kompatibilný s Arduinom aj Raspberry Pi
- Frekvencia merania až 25 Hz
- Akustická frekvencia 40 ± 2 kHz
- Rozhranie Gravity PH2.0-3P, plug and play
Technické špecifikácie
| Napájacie napätie | 3,3 – 5,5 V DC |
|---|---|
| Max. okamžitý prúd | < 20 mA |
| Rozsah merania | 2 – 500 cm |
| Rozlíšenie | 1 cm |
| Presnosť | 1 % |
| Akustická frekvencia | 40 ± 2 kHz |
| Max. frekvencia merania | 25 Hz |
| Pracovná teplota | −10 až +70 °C |
| Rozmery | 47 × 22 mm (1,85 × 0,87″) |
Použitie
- meranie vzdialenosti a detekcia prekážok v robotike
- bezkontaktné meranie hladiny kvapalín
- automatizované systémy a DIY projekty
- STEM a makerské projekty s Arduinom

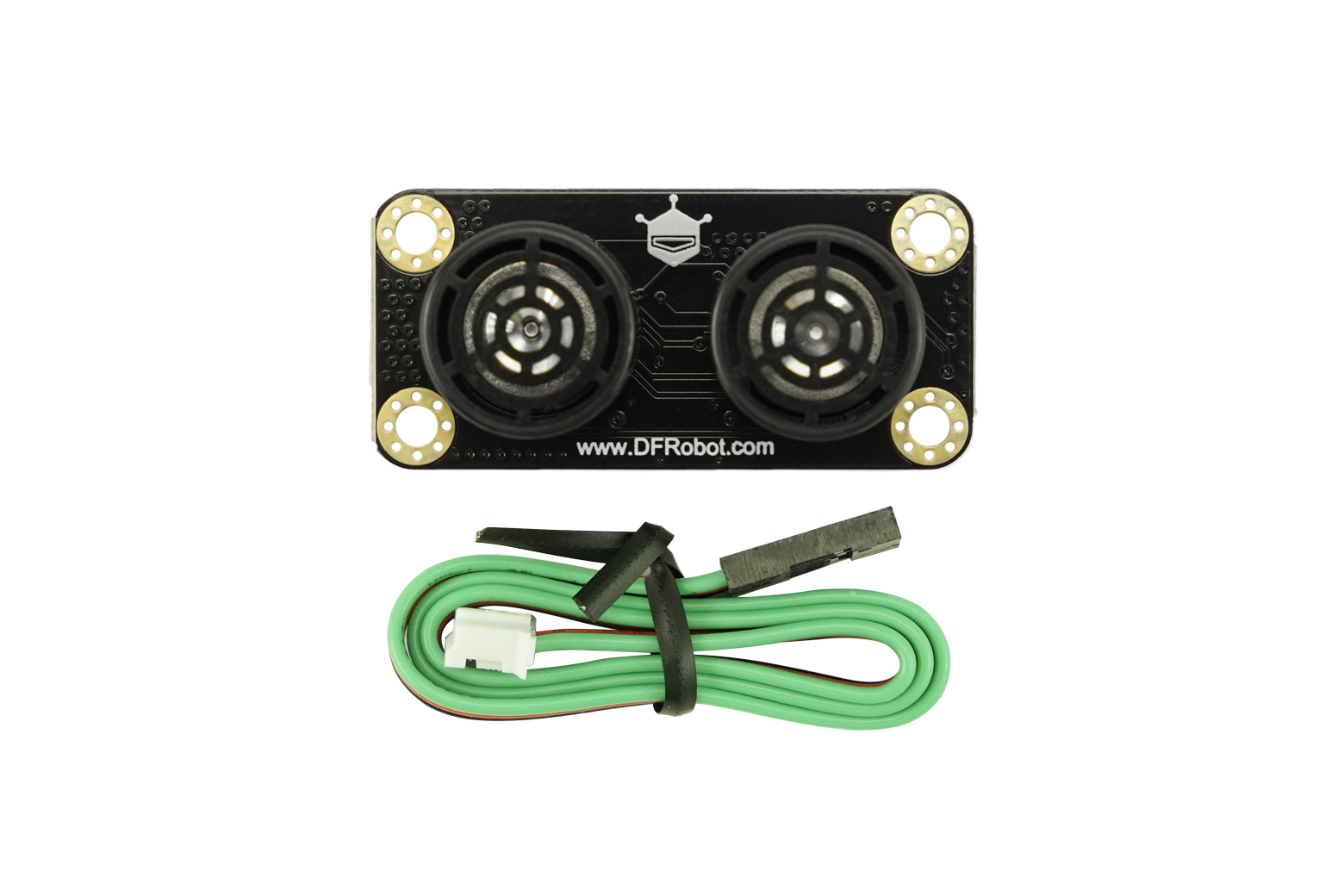

Balenie obsahuje
- 1× ultrazvukový senzor URM09 (Gravity Trig)
- 1× konektor PH2.0-3P
