Popis
GLP DL3 je spínaný napájací zdroj s konštantným výstupným napätím určený na montáž na DIN lištu. Plastové vyhotovenie, široký rozsah vstupného napätia a integrované ochrany ho predurčujú na použitie v rozvádzačoch, automatizácii, riadiacich systémoch a ďalších DC aplikáciách.

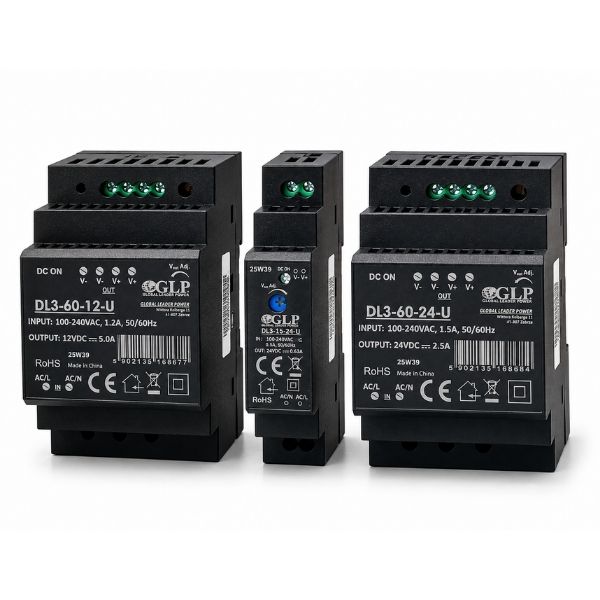

Zdroj je dostupný vo variantoch s výstupným napätím 12 V alebo 24 V DC a výkonom 12 W alebo 60 W. Jednotlivé varianty sa líšia výstupným prúdom aj šírkou puzdra.
Hlavné vlastnosti
- montáž na DIN lištu,
- plastové puzdro s krytím IP20,
- široký rozsah vstupného napätia 90 – 264 V AC,
- nízka spotreba bez záťaže,
- ochrana proti skratu, preťaženiu a prepätiu,
- trieda ochrany II.
Parametre variantov + Datasheety
| Parameter |
DL3-60-12-U |
DL3-15-24-U |
DL3-60-24-U |
| Výstupné napätie |
12 V DC |
24 V DC |
24 V DC |
| Výstupný prúd |
5 A |
0,5 A |
2,5 A |
| Menovitý výkon |
60 W |
12 W |
60 W |
| Rozmery |
90 × 52 × 58 mm |
90 × 19 × 58 mm |
90 × 52 × 58 mm |
| Datasheet |
EN |
EN |
EN |
Spoločné technické parametre
| Séria |
DL3 |
| Typ zdroja |
spínaný, konštantné napätie (CV) |
| Vstupné napätie |
90 – 264 V AC |
| Krytie |
IP20 |
| Trieda ochrany |
II |
| Montáž |
DIN lišta |
| Chladenie |
pasívne |
| Ochrany |
proti skratu, preťaženiu a prepätiu |
| Pracovná teplota |
-20 až +70 °C |
Použitie
- elektrické rozvádzače,
- priemyselná a domáca automatizácia,
- riadiace systémy,
- napájanie senzorov, relé a ovládacích prvkov,
- LED a ďalšie DC aplikácie.
Časté otázky
Ako vybrať správny variant zdroja?
Najskôr skontrolujte napájacie napätie zariadenia a následne jeho maximálny odber. K dispozícii je variant 12 V / 5 A a dva 24 V varianty s výstupným prúdom 0,5 A alebo 2,5 A. Výstupné napätie zdroja musí zodpovedať napätiu napájaného zariadenia.
Aký je rozdiel medzi 24 V variantmi?
Oba poskytujú výstupné napätie 24 V DC, ale líšia sa maximálnym výstupným prúdom a výkonom. Model DL3-15-24-U poskytuje 0,5 A / 12 W, zatiaľ čo DL3-60-24-U poskytuje 2,5 A / 60 W. Výkonnejší variant je vhodný pre zariadenia s vyšším odberom.
Môžem zariadenie s odberom napríklad 1 A napájať zo zdroja 24 V / 2,5 A?
Áno. Ak zariadenie vyžaduje 24 V a jeho odber neprekračuje maximálny prúd zdroja, je možné ho použiť. Zariadenie si odoberá iba taký prúd, aký potrebuje.
Môžem 12 V zariadenie pripojiť k 24 V variantu?
Nie. Výstupné napätie zdroja musí zodpovedať požadovanému napájaciemu napätiu zariadenia. Pripojenie 12 V zariadenia k 24 V zdroju môže zariadenie poškodiť.
Môžem zdroj pripojiť priamo na sieť 230 V?
Áno. Zdroj podporuje vstupné napätie 90 – 264 V AC, takže je vhodný aj pre bežnú sieť 230 V. Pri práci so sieťovým napätím je potrebné dodržiavať príslušné bezpečnostné predpisy.
Na akú DIN lištu je zdroj určený?
Zdroj je určený na montáž na štandardnú 35 mm DIN lištu typu TS35, používanú v elektrických rozvádzačoch. Vhodná je lišta TS35 × 7,5 mm alebo TS35 × 15 mm.
Potrebuje zdroj ventilátor?
Nie. Zdroj využíva pasívne chladenie bez ventilátora. Pri montáži je však potrebné zabezpečiť dostatočné prúdenie vzduchu a neprekračovať povolené prevádzkové podmienky.
Akými ochranami je zdroj vybavený?
Zdroj disponuje ochranou proti skratu, preťaženiu a prepätiu, ktoré pomáhajú chrániť zdroj aj pripojené zariadenia pri poruchových stavoch.
Je zdroj vhodný na napájanie LED osvetlenia?
Áno, pokiaľ napájacie napätie LED zariadenia zodpovedá zvolenému variantu a jeho celkový odber neprekročí maximálny výkon a výstupný prúd zdroja.
Je možné zdroj používať vo vonkajšom prostredí?
Zdroj má krytie IP20 a nie je určený na priame vystavenie vode, vlhkosti ani poveternostným podmienkam. Pre vonkajšie použitie musí byť umiestnený vo vhodnom ochrannom rozvádzači alebo kryte.
