Popis
Zdroje značky GLP z rady MRS/MFS sú uzavreté priemyselné spínané zdroje v kovovej skrini s výškou pod 1U a I. triedou ochrany, určené pre povrchové montáž. Vďaka univrezálnemu vstupnému napätiu AC (85–305 V alebo prepínané) a pracovnej teplote −30 °C až +70 °C sú vhodné pre náročné priemyselné, komerčné aj LED napájacie aplikácie. Všetky varianty majú LED indikátor napájania, krytie IP20 a ochrany OCP, SCP a OVP. Séria MFS navyše obsahuje aktívny PFC filter. Pracovná výška až 5 000 m n.p.m. Konštrukcia v súlade s normou EN61558.
Hlavné vlastnosti
- Uzavretá kovová skriňa, výška pod 1U, povrchová montáž
- Univerzálny vstup AC (85–305 V AC plný rozsah alebo prepínaný)
- I. trieda ochrany, krytie IP20
- Ochrany OCP, SCP, OVP (+ OTP u vybraných modelov) – automatický návrat
- LED indikátor napájania
- Pracovná teplota −30 °C až +70 °C, pracovná výška až 5 000 m n.p.m.
- Séria MFS obsahuje aktívny PFC filter
- Spotreba bez záťaže < 0,3 – 0,75 W (podľa modelu)
Ochrany:
- OCP (Over Current Protection) – ochrana proti nadprúdu
- Ak zariadenie odoberá väčší prúd, než je bezpečný limit, ochrana obmedzí alebo vypne výstup, aby sa zabránilo poškodeniu.
- SCP (Short Circuit Protection) – ochrana proti skratu
- Pri skrate na výstupe zariadenie okamžite vypne výstup, čím chráni seba aj pripojené zariadenia.
- OVP (Over Voltage Protection) – ochrana proti prepätiu
- Ak výstupné napätie prekročí bezpečnú hodnotu, zariadenie sa vypne alebo obmedzí výstup, aby nedošlo k poškodeniu elektroniky.
- OTP (Over Temperature Protection) – ochrana proti prehriatiu, pri niektorých modeloch
- Ak vnútorná teplota prekročí bezpečný limit, zariadenie sa vypne alebo zníži výkon, kým nevychladne.
5 V DC

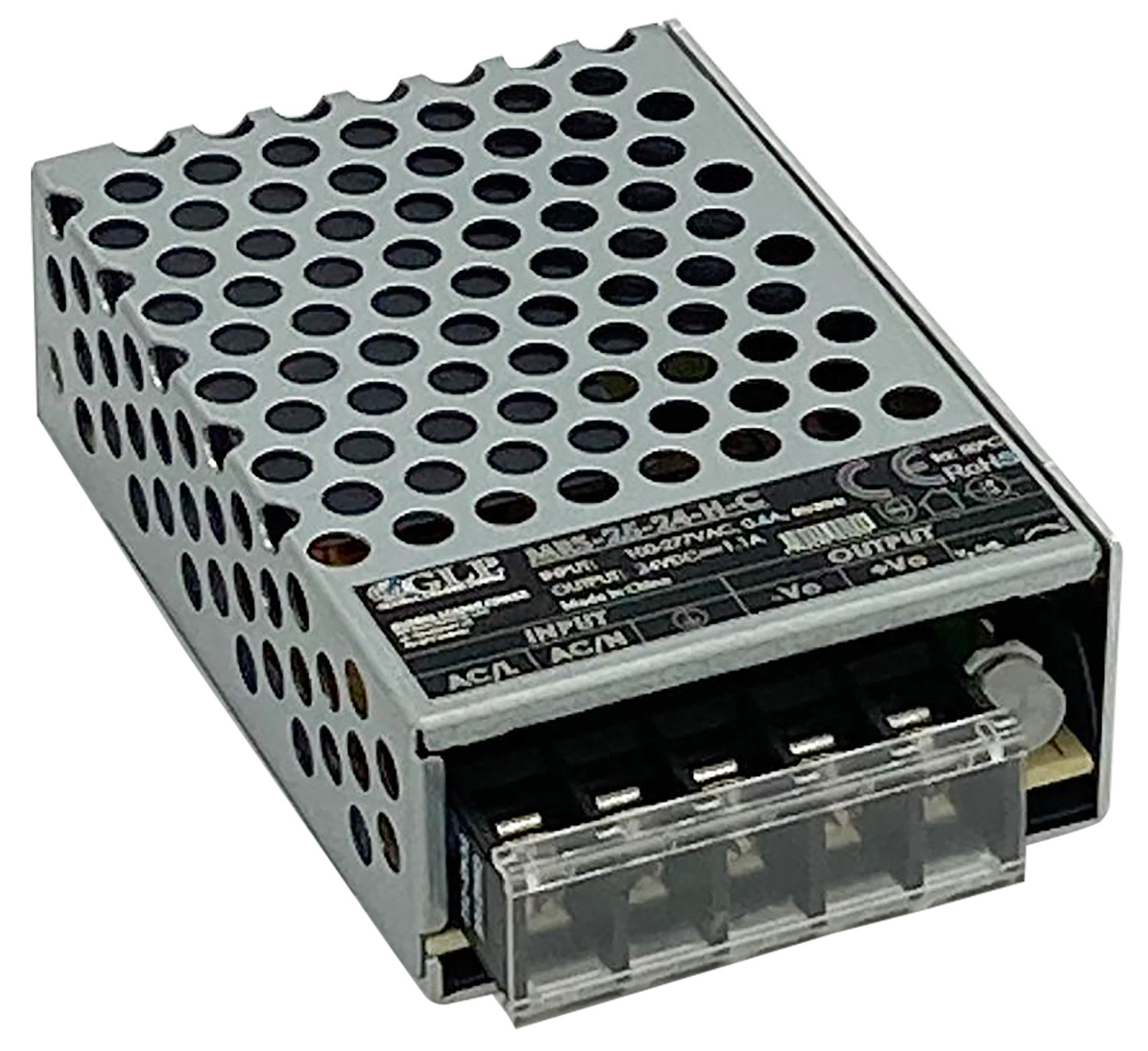

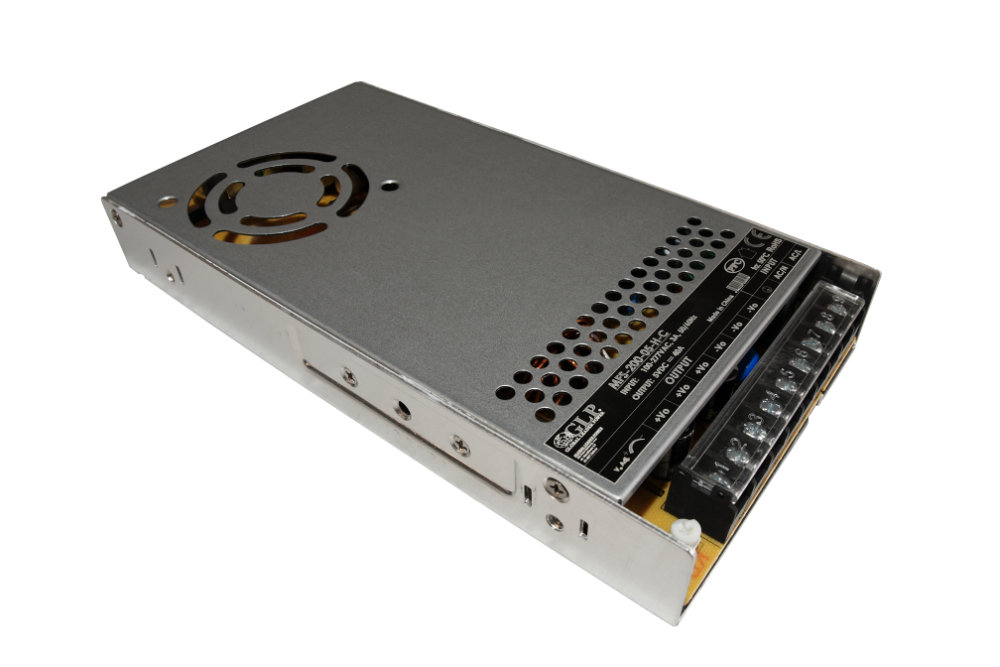

| Model | MRS-15-5 | MRS-25-5 | MRS-50-5 | MRS-150-5 | MFS-200-5 |
| Výkon | 15 W | 25 W | 50 W | 150 W | 200 W |
| Prúd | 3 A | 5 A | 10 A | 30 A | 40 A |
| PFC | nie | nie | nie | nie | áno |
| Vstup AC | 85–305 V | 85–305 V | 85–264 V | prepínaný | 85–305 V |
| Rozmery (D׊×V) | 65×55×25 mm | 80×55×25 mm | 99×82×30 mm | 179×99×30 mm | — |
| Datasheet | ⬇ EN | ⬇ EN | ⬇ EN | ⬇ EN | ⬇ EN |
12 V DC
| Model | MRS-150-12 |
| Výkon | 150 W |
| Prúd | 12,5 A |
| PFC | nie |
| Vstup AC | 85–264 V |
| Rozmery (D׊×V) | 159×97×30 mm |
| Datasheet | ⬇ EN |
24 V DC
| Model | MRS-200-24 |
| Výkon | ~211 W |
| Prúd | 8,8 A |
| PFC | nie |
| Vstup AC | prepínaný |
| Rozmery (D׊×V) | 179×99×30 mm |
| Datasheet | ⬇ EN |
Technické špecifikácie (spoločné pre všetky varianty)
| Krytie | IP20 |
|---|---|
| Trieda ochrany | I |
| Ochrany | OCP, SCP, OVP (+ OTP u vybraných) |
| LED indikátor | áno |
| Pracovná teplota | −30 až +70 °C |
| Max. pracovná výška | 5 000 m n.p.m. |
| Montáž | povrchová |
Použitie
- napájanie LED svietidiel a displejov
- priemyselné riadiace systémy a automatizácia
- komerčné a reklamné inštalácie
- aplikácie vyžadujúce kompaktnú 1U skriňu
