Popis
4G LTE modul A7670E je komunikačný modul určený pre vývojové dosky Arduino a Raspberry Pi. Podporuje bezdrôtové režimy LTE-TDD, LTE-FDD, GSM, GPRS a EDGE s rýchlosťou do 10 Mbps downlink a 5 Mbps uplink. Modul je vybavený slotom na SIM kartu, micro USB konektorom pre napájanie a AT príkazy a audio konektorom pre nahrávanie zvuku, telefonovanie alebo výstup TTS.
Modul sa dodáva v dvoch variantoch:
- A7670E-LASE – bez GPS/GNSS služieb
- A7670E-FASE – s GPS/GNSS prijímačom
K modulu je pribalená 4G anténa a pri variante -FASE aj GPS anténa. Na doske sa nachádza micro USB konektor, ktorý slúži na napájanie a zároveň umožňuje zadávanie AT príkazov.
Kľúčové vlastnosti
- Pracovné napätie: 5 V – 10 V (odporúčané 5 V, minimálne 2 A)

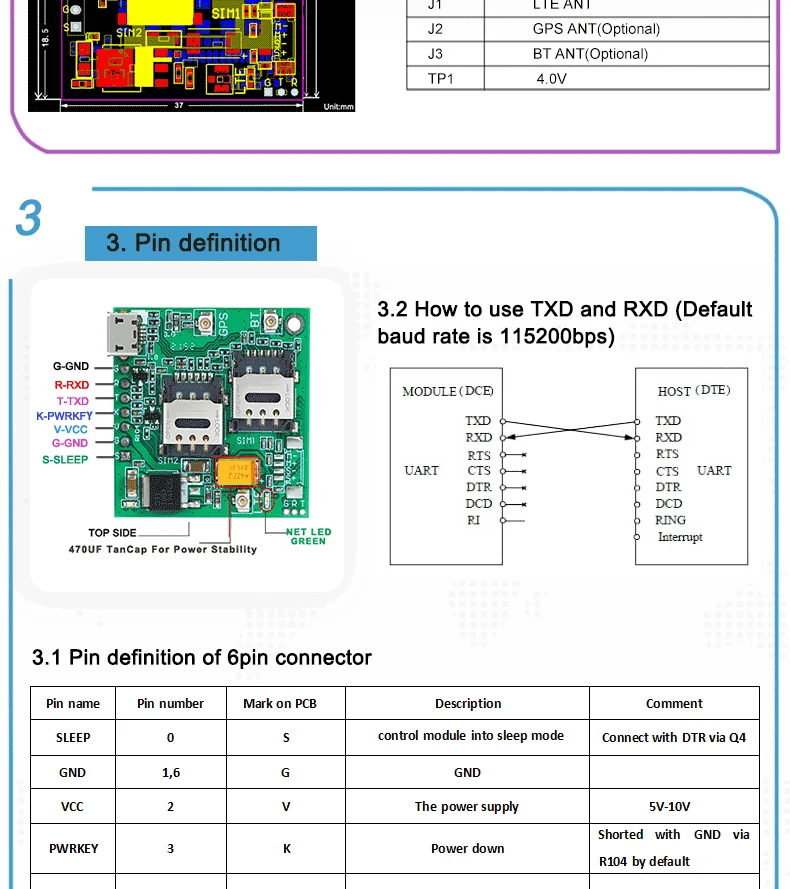

- Kompatibilita s TTL logikou 3,3 V (napríklad Raspberry Pi)
- Podpora protokolov TCP/IP, HTTP(s), MQTT(s), FTP(s) a SSL
- Podpora dial-up, telefónnych hovorov a SMS
- Určovanie polohy základňovej stanice LBS cez mobilnú sieť
- Funkcia TTS (Text To Speech) pre prevod textu v čínštine alebo angličtine na reč
- Slot na SIM kartu s podporou 1,8 V / 3 V SIM

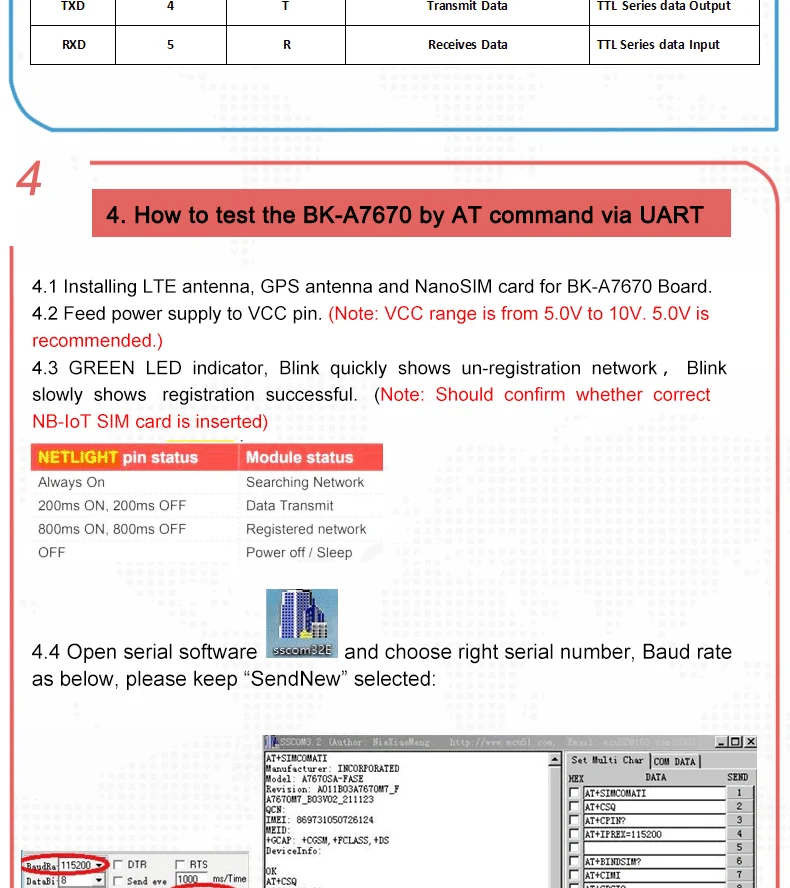

- Zelená indikačná dióda: rýchle blikanie – neregistrovaná, pomalé blikanie – registrácia úspešná, svieti – hľadá sieť
- Rozmery: 32 × 43 mm
Špecifikácie
| LTE Cat-1 | LTE-FDD: B1, B3, B5, B7, B8, B20 |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz |
| SMS a audio | |
|---|---|
| SMS | Podporované typy: MT, MO, CB, Text, PDU |
| Uložisko: USIM karta (CB nie je možné uložiť na SIM kartu) | |

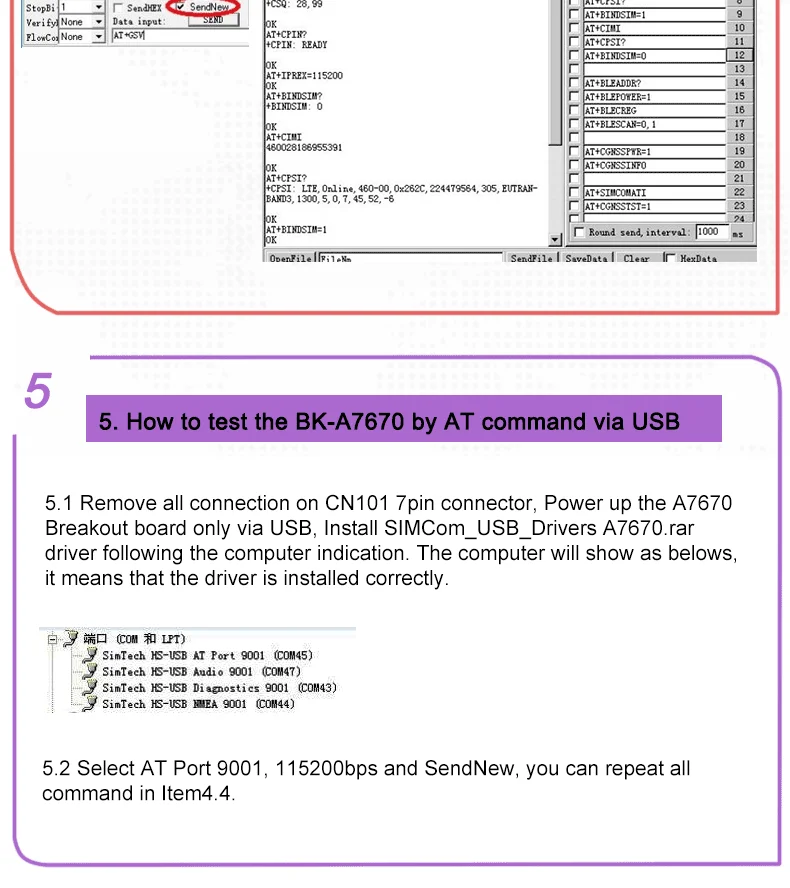

Pre viac informácií sú k dispozícii dokumenty datasheet a AT set príkazov. Pre používanie micro USB konektora na zadávanie AT príkazov je potrebný ovládač stiahnuť a nainštalovať driver. Na konfiguráciu možno použiť nástroj aplikáciu. Ďalšie informácie sú uvedené v dokumentáciu.
Upozornenia:
Pri testovaní modulu je potrebné zabezpečiť napájanie s prúdovou zaťažiteľnosťou minimálne 2A. Napájanie cez nepájivé pole nie je spoľahlivé, pretože kontakty nedokážu preniesť požadovaný prúd. Vodiče je potrebné pripojiť priamo. Pri napájaní z externého zdroja je nevyhnutné prepojiť GND modulu so spoločnou zemou riadiacej dosky, inak sériová komunikácia nefunguje. Klasický USB-A port počítača nemusí poskytnúť dostatočný prúd, preto je vhodnejšie použiť USB-C port alebo externý adaptér s prúdom aspoň 2 A.
