Popis

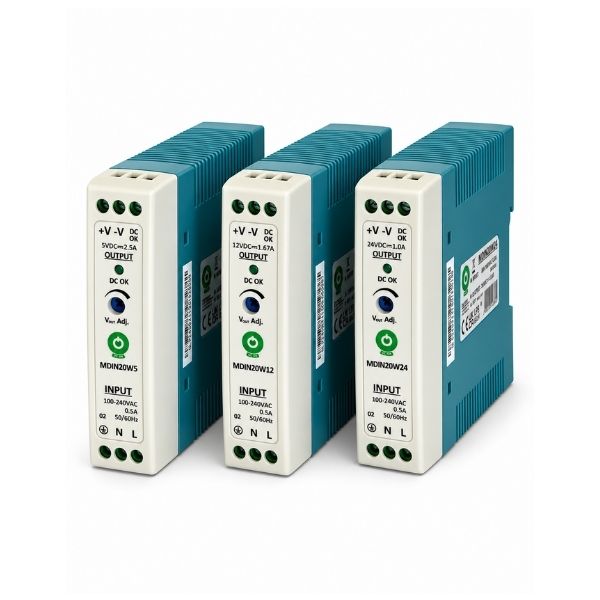

POS MDIN je spínaný napájací zdroj s konštantným výstupným napätím určený na montáž na DIN lištu. Úzke plastové vyhotovenie so šírkou približne 23 mm šetrí miesto v rozvádzači a je vhodné pre priemyselné riadenie, automatizáciu, LED aplikácie a ďalšie zariadenia napájané jednosmerným napätím.
Zdroj je dostupný vo variantoch 5 V, 12 V a 24 V DC. Výstupné napätie je možné jemne upraviť pomocou vstavaného potenciometra. Pripojenie je riešené skrutkovými svorkami a montáž je možná na štandardnú DIN lištu TS-35/7,5 alebo TS-35/15.
Hlavné vlastnosti
- slim vyhotovenie šetriace miesto v rozvádzači,
- montáž na DIN lištu,
- nastaviteľné výstupné napätie,
- pasívne chladenie bez ventilátora,
- signalizácia DC OK,
- integrované ochrany proti bežným poruchovým stavom.
Parametre variantov + Datasheety
| Parameter |
MDIN20W5 |
MDIN20W12 |
MDIN20W24 |
| Výstupné napätie |
5 V DC |
12 V DC |
24 V DC |
| Menovitý prúd |
2,5 A |
1,67 A |
1 A |
| Menovitý výkon |
12,5 W |
20 W |
24 W |
| Rozsah nastavenia výstupu |
4,25 – 5,75 V |
11 – 13,8 V |
21 – 28 V |
| Účinnosť |
>77,88 % |
80 % |
82 % |
| Rozmery |
100 × 89,9 × 22,7 mm |
100 × 94 × 23 mm |
100 × 94 × 23 mm |
| Datasheet |
EN |
EN |
EN |
Spoločné technické parametre
| Séria |
MDIN |
| Typ zdroja |
spínaný, konštantné napätie (CV) |
| Vstupné napätie |
90 – 264 V AC |
| Vstupná frekvencia |
47 – 63 Hz |
| Počet výstupov |
1 |
| Montáž |
DIN lišta TS-35/7,5 alebo TS-35/15 |
| Pripojenie |
skrutkové svorky |
| Chladenie |
pasívne, prirodzeným prúdením vzduchu |
| Signalizácia |
DC OK |
| Ochrany |
skrat, preťaženie, prepätie, prehriatie |
| Krytie |
IP20 |
| Pracovná teplota |
-20 až +50 °C |
| Spotreba bez záťaže |
< 1 W |
Použitie
- priemyselná a domáca automatizácia,
- elektrické rozvádzače a riadiace systémy,
- napájanie senzorov, relé a riadiacich prvkov,
- LED aplikácie,
- zabezpečovacie a monitorovacie systémy,
- všeobecné DC napájacie aplikácie.
Časté otázky
Ako vybrať správny variant zdroja?
Variant vyberte podľa napájacieho napätia zariadenia, ktoré chcete pripojiť. K dispozícii sú verzie 5 V, 12 V a 24 V DC. Zároveň je potrebné skontrolovať, aby maximálny odber zariadenia neprekročil menovitý výstupný prúd zvoleného zdroja.
Je možné výstupné napätie upraviť?
Áno. Výstupné napätie je možné v určitom rozsahu jemne nastaviť pomocou vstavaného potenciometra. Rozsah regulácie sa líši podľa konkrétneho variantu.
Na akú DIN lištu je možné zdroj namontovať?
Zdroj je určený na montáž na štandardnú DIN lištu TS-35/7,5 alebo TS-35/15.
Potrebuje zdroj aktívne chladenie?
Nie. Zdroj využíva pasívne chladenie prirodzeným prúdením vzduchu a neobsahuje ventilátor. Pri montáži je však potrebné zabezpečiť dostatočné odvetranie rozvádzača.
Akými ochranami je zdroj vybavený?
Zdroj disponuje ochranou proti skratu, preťaženiu, prepätiu a prehriatiu.
Na čo je výstup DC OK?
DC OK slúži na signalizáciu správneho stavu výstupného napätia. Je možné ho využiť napríklad v riadiacom alebo monitorovacom systéme na kontrolu funkčnosti napájania.
Je zdroj vhodný na použitie v rozvádzači?
Áno. Slim vyhotovenie a montáž na DIN lištu sú určené práve pre rozvádzače, automatizačné systémy, riadiace jednotky a ďalšie pevné elektroinštalácie.
Môžem zdroj pripojiť priamo na sieť 230 V?
Áno. Zdroj má vstupný rozsah 90 – 264 V AC, takže je vhodný aj pre bežnú sieť 230 V. Zapojenie sieťového napätia by mala vykonávať osoba s príslušnými znalosťami a pri dodržaní zásad elektrickej bezpečnosti.
Je zdroj vhodný aj na napájanie LED pásov?
Áno, pokiaľ napätie LED pásu zodpovedá zvolenému variantu zdroja a jeho odber neprekročí maximálny výstupný prúd zdroja. Odporúčame ponechať aj primeranú výkonovú rezervu.
Je možné zdroj používať mimo rozvádzača alebo vo vonkajšom prostredí?
Zdroj má krytie IP20 a je určený predovšetkým na montáž v interiéri alebo vo vhodnom rozvádzači. Nie je určený na priame vystavenie vode, vlhkosti ani poveternostným vplyvom.
