Popis

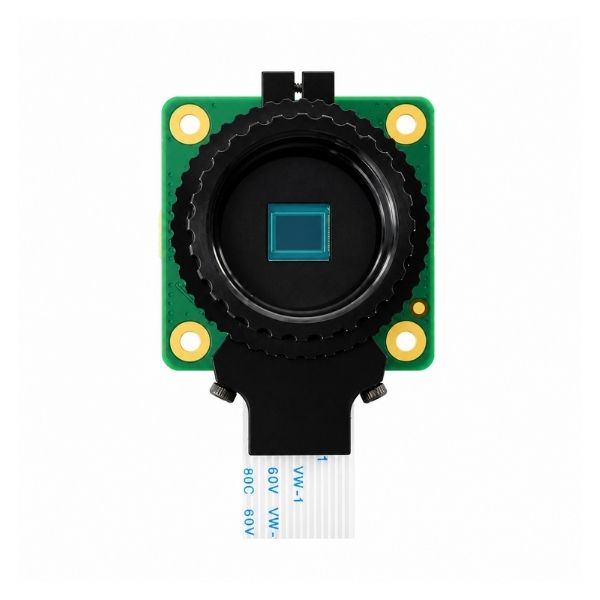

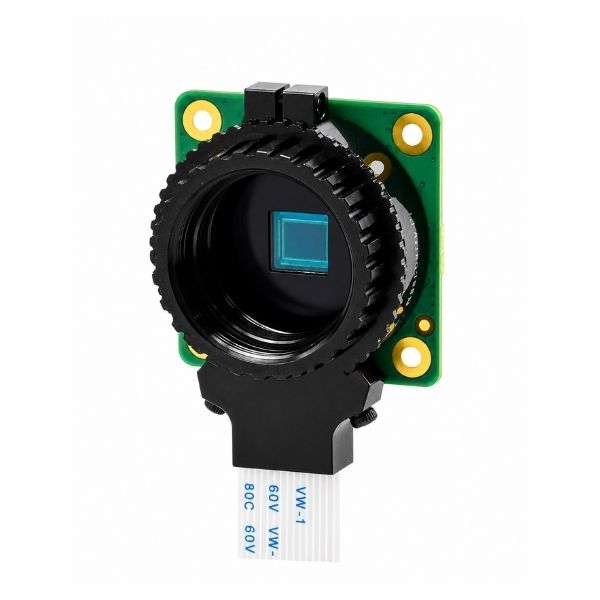

Raspberry Pi High Quality Camera je kamerový modul určený pre projekty, pri ktorých je dôležitá vysoká kvalita obrazu a možnosť výberu vlastnej optiky. Používa obrazový senzor Sony IMX477R a podporuje vymeniteľné objektívy typu C-mount a CS-mount.
Vďaka možnosti výberu objektívu je možné kameru prispôsobiť konkrétnej aplikácii – od širokouhlého monitorovania cez snímanie vzdialených objektov až po makro a mikroskopické projekty.
Objektív nie je súčasťou balenia a vyberá sa samostatne podľa požadovaného zorného poľa a pracovnej vzdialenosti.
Hlavné vlastnosti
- možnosť použitia vymeniteľných C-mount a CS-mount objektívov,
- nastaviteľné zadné ohnisko pre presné zaostrenie použitej optiky,
- integrovaný IR-cut filter pre prirodzené podanie farieb,
- CSI rozhranie pre pripojenie k Raspberry Pi,
- závit 1/4″-20 pre upevnenie na statív alebo držiak,
- vhodná pre fotografovanie, monitoring, strojové videnie a ďalšie kamerové projekty.
Technické parametre
| Senzor | Sony IMX477R |
| Rozlíšenie | 12,3 Mpx |
| Maximálne rozlíšenie obrazu | 4056 × 3040 px |
| Veľkosť senzora | 7,9 mm diagonálne |
| Veľkosť pixelu | 1,55 × 1,55 µm |
| Výstupný formát | RAW12 / RAW10 / RAW8 / COMP8 |
| Uchytenie objektívu | C-mount / CS-mount |
| Nastavenie zadného ohniska | 12,5 – 22,4 mm |
| IR filter | integrovaný IR-cut filter |
| Rozhranie | CSI |
| Závit pre statív | 1/4″-20 |
| Rozmery modulu | 38 × 38 mm |

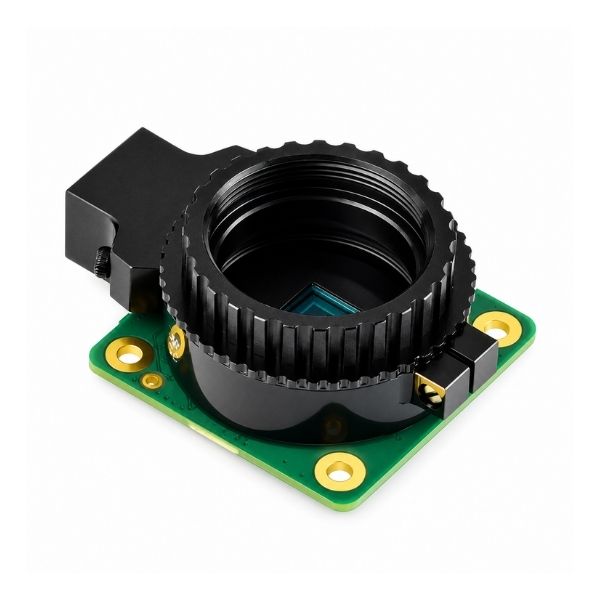

C-mount a CS-mount objektívy
Raspberry Pi HQ Camera umožňuje používať vymeniteľné objektívy s uchytením C-mount alebo CS-mount. Vďaka tomu je možné zvoliť optiku podľa požadovaného zorného poľa, pracovnej vzdialenosti alebo miery priblíženia.
Pri CS-mount objektívoch sa objektív montuje priamo na kameru. Pri použití C-mount objektívu je potrebný C-CS adaptér.
Kompatibilné objektívy z našej ponuky
Pre Raspberry Pi HQ Camera ponúkame viacero kompatibilných objektívov od širokouhlého snímania až po teleobjektívy a mikroskopické aplikácie.
| Objektív | Uchytenie | Vhodný najmä na |
Waveshare 6 mm širokouhlý objektív |
CS-mount | široký záber, robotika, interiéry a monitoring |
Waveshare 16 mm teleobjektív |
C-mount | vzdialenejšie objekty a užší záber |
Waveshare 35 mm teleobjektív |
C-mount | väčšie priblíženie a detail vzdialených objektov |
Waveshare 8–50 mm zoom objektív |
C-mount | nastaviteľné priblíženie a flexibilný záber |
Waveshare 100X mikroskopický objektív |
C/CS-mount | detailné a mikroskopické snímanie |

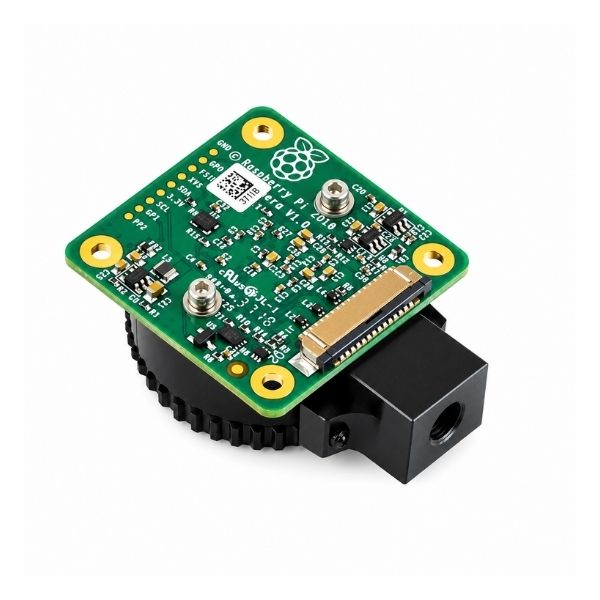

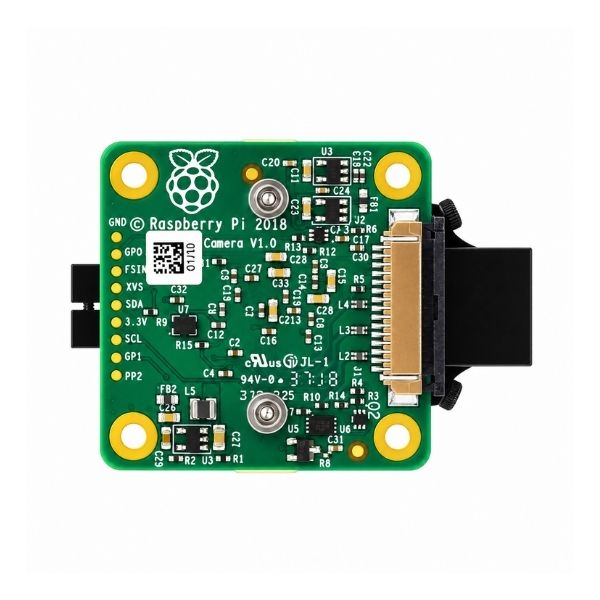

Konštrukcia kamery
Nasledujúci obrázok znázorňuje jednotlivé časti Raspberry Pi HQ Camera vrátane C/CS adaptéra, nastavovacieho krúžku zadného ohniska, montážnych otvorov a konektora pre kamerový FFC kábel.
Kompatibilita

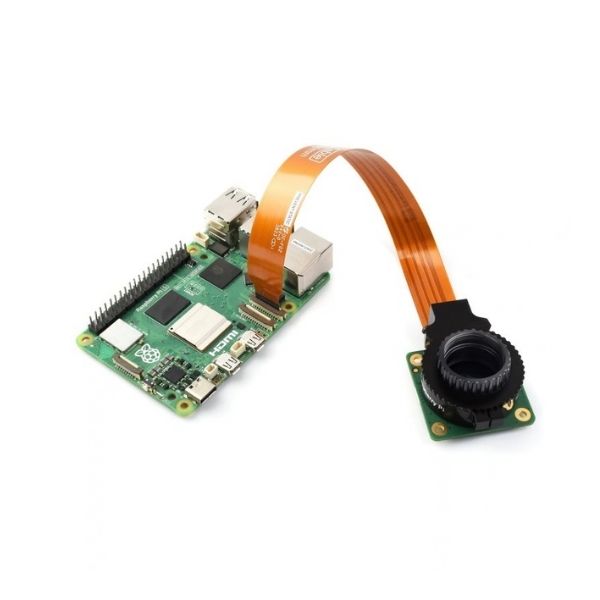

Kamera je určená pre Raspberry Pi a používa kamerové CSI rozhranie. Výrobca uvádza použitie napríklad s Raspberry Pi 4B, Raspberry Pi 5 a Raspberry Pi Zero 2 W, ako aj s vybranými Raspberry Pi Compute Module doskami.
Pri Raspberry Pi 5 a modeloch Raspberry Pi Zero je potrebné použiť kamerový kábel zodpovedajúci konektoru konkrétnej dosky. Príslušné káble zobrazené výrobcom pri ukážkach zapojenia nemusia byť súčasťou balenia.
Integrovaný IR-cut filter
Kamera obsahuje integrovaný IR-cut filter, ktorý obmedzuje infračervené žiarenie dopadajúce na senzor a pomáha dosiahnuť prirodzenejšie podanie farieb pri bežnom dennom osvetlení.
Možnosti využitia
- kamerové a monitorovacie systémy,
- strojové videnie,
- automatizácia,
- fotografovanie a časozberné snímanie,
- mikroskopické a optické projekty s vhodným objektívom,
- vývoj vlastných kamerových zariadení,
- Raspberry Pi projekty vyžadujúce vyššiu kvalitu obrazu.

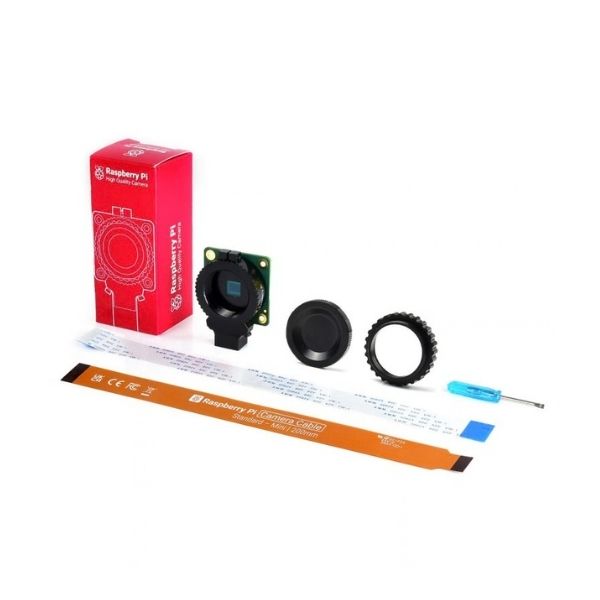

Obsah balenia
- Raspberry Pi High Quality Camera,
- C/CS adaptér,
- ochranná krytka senzora / objektívu,
- FFC kábel,
- Raspberry Pi Camera Cable,
- skrutkovač.
Upozornenie: Raspberry Pi doska ani objektív nie sú súčasťou balenia.
Dokumentácia
Zapojenie, konfiguráciu a ďalšie informácie nájdete na Wiki.
