Waveshare ETH/USB HUB HAT pre Raspberry Pi Zero, 3× USB + Ethernet

12.85€ (bez DPH 10.45€ )

USB HUB HAT pre Raspberry Pi Zero s 3× USB 2.0 a 10/100 Mbps Ethernetom

3 na sklade

Skladom 3 ks

Pridať medzi obľúbené
Katalógové číslo: 16595 Kategórie: , , Značka:

Popis

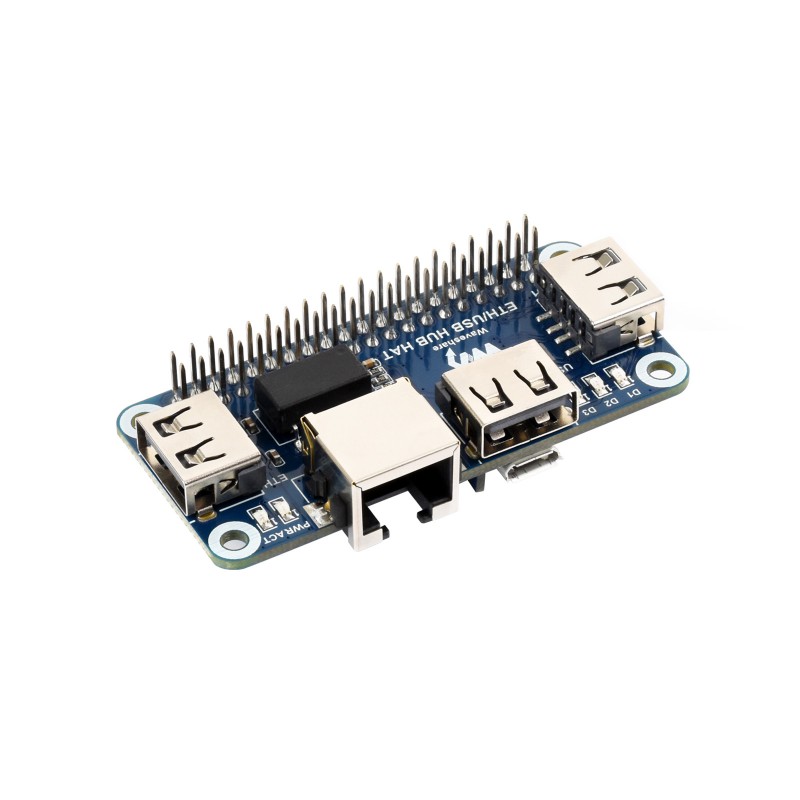

Waveshare ETH/USB HUB HAT je rozširujúci modul navrhnutý najmä pre Raspberry Pi Zero, Zero W, Zero WH a Zero 2 W. Pridáva 3 USB 2.0 porty a jeden RJ45 Ethernet port s rýchlosťou 10/100 Mbps.

Ethernetové rozhranie využíva čip RTL8152B a podporuje automatické prepínanie rýchlosti 10/100 Mbps. USB HUB je založený na čipe FE1.1S a jeho tri USB-A porty sú kompatibilné so zariadeniami USB 2.0 a USB 1.1.

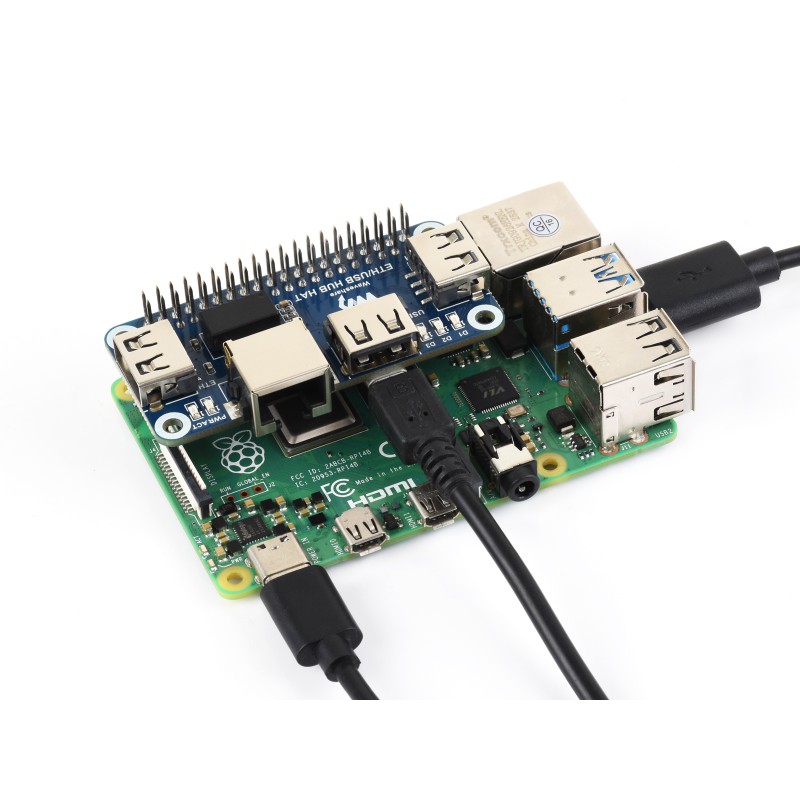

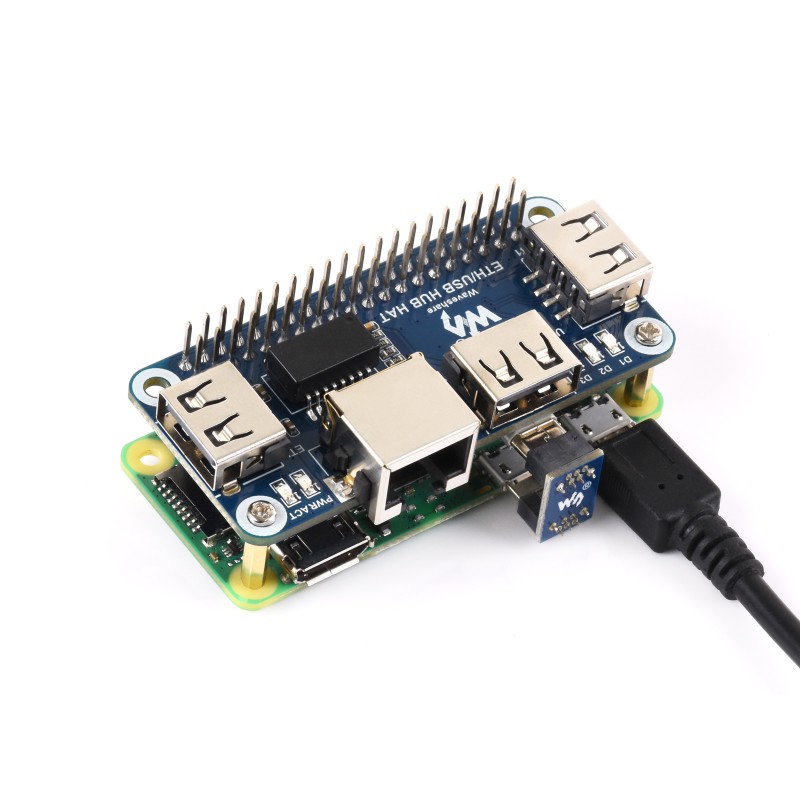

Pri Raspberry Pi Zero / Zero W / Zero WH / Zero 2 W sa modul osadí priamo na 40-pin GPIO konektor a USB spojenie sa vytvorí pomocou pribaleného Micro USB adaptéra. S Raspberry Pi B+ / 2B / 3B / 3B+ / 4B ho možno používať tiež, ale pripája sa cez USB kábel a nepoužíva sa ako priamo osadený HAT.

Hlavné vlastnosti

  • 3× USB-A port kompatibilný s USB 2.0 / 1.1
  • 1× RJ45 Ethernet port s rýchlosťou 10/100 Mbps
  • Ethernet čip RTL8152B
  • USB HUB čip FE1.1S
  • štandardný 40-pin GPIO konektor pre Raspberry Pi
  • navrhnutý najmä pre Raspberry Pi Zero sériu
  • možnosť pripojenia k ďalším Raspberry Pi doskám pomocou USB kábla
  • LED indikácia napájania, Ethernetu a jednotlivých USB portov

Technické špecifikácie

Typ Ethernet / USB HUB HAT
USB porty 3× USB-A
USB štandard USB 2.0 / 1.1
Ethernet 1× RJ45, 10/100 Mbps
Ethernet čip RTL8152B
USB HUB čip FE1.1S
Napájanie 5 V
Rozmery 65 × 30 mm
Montážne otvory 3 mm

Kompatibilita

  • Raspberry Pi Zero
  • Raspberry Pi Zero W
  • Raspberry Pi Zero WH
  • Raspberry Pi Zero 2 W
  • Raspberry Pi B+ / 2B / 3B / 3B+ / 4B – pripojenie cez USB kábel, nie priame osadenie ako HAT

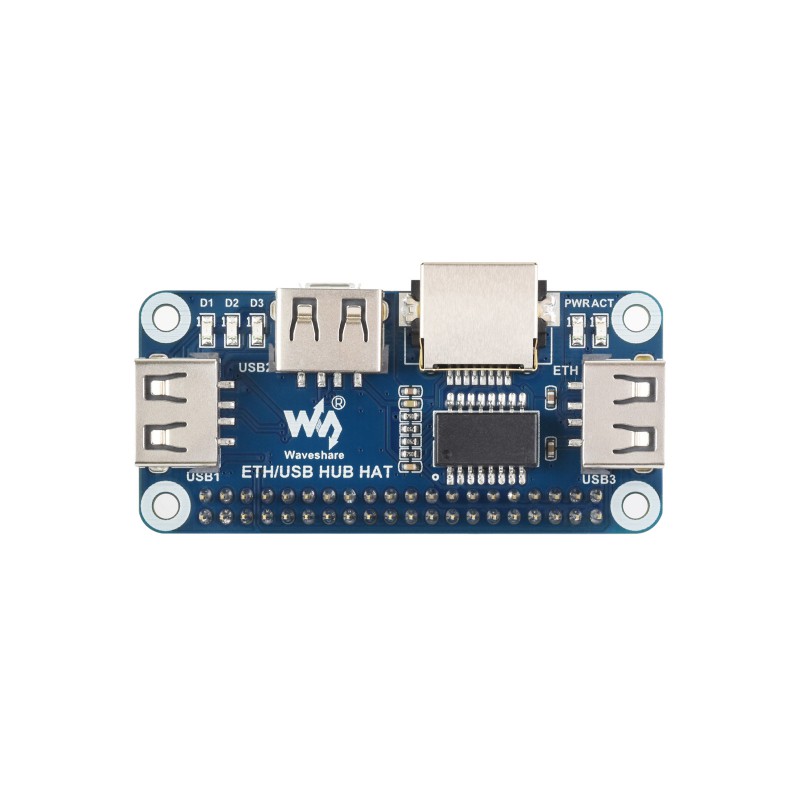

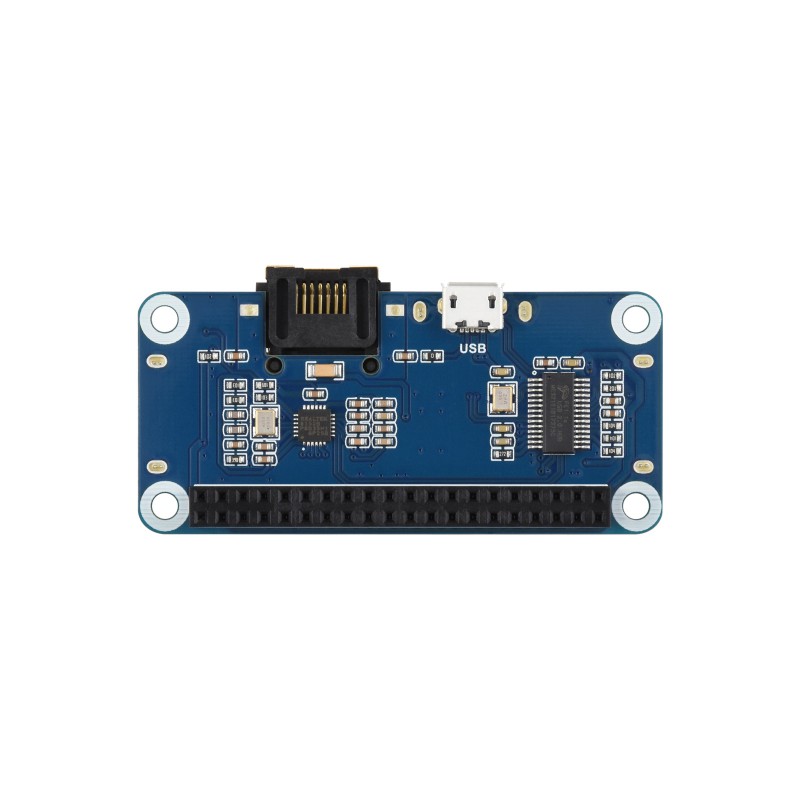

Časti dosky

  1. Raspberry Pi GPIO konektor – pre osadenie modulu na Raspberry Pi
  2. USB1 – USB3 – tri rozširujúce USB-A porty
  3. RJ45 Ethernet – sieťové rozhranie 10/100 Mbps
  4. Micro USB HUB port – pre prepojenie USB rozhrania Raspberry Pi s HUBom
  5. TS8121A – Ethernet transformátor / filter
  6. RTL8152B – prevodník USB na 10/100 Mbps Ethernet
  7. FE1.1S – USB HUB radič
  8. LED indikátory – PWR pre napájanie, ACT pre Ethernet a D1 až D3 pre jednotlivé USB porty

Obsah balenia

  • 1× Waveshare ETH/USB HUB HAT
  • 1× Micro USB prepojovací adaptér
  • 1× USB Type-A – Micro USB kábel
  • 1× sada skrutiek pre Raspberry Pi

Postup zapojenia, schému a ďalšie informácie nájdete na Wiki – ETH/USB HUB HAT.

Ďalšie informácie

Hmotnosť 89 g

Časté otázky

Pre ktoré Raspberry Pi je tento HAT určený?

Modul je navrhnutý najmä pre Raspberry Pi Zero, Zero W, Zero WH a Zero 2 W, na ktoré sa osádza priamo ako HAT.

Je kompatibilný s Raspberry Pi Zero 2 W?

Áno. Raspberry Pi Zero 2 W je podporované a modul mu pridá 3 USB 2.0 porty a 10/100 Mbps Ethernet.

Dá sa použiť aj s Raspberry Pi 3 alebo Raspberry Pi 4?

Áno. S Raspberry Pi B+ / 2B / 3B / 3B+ / 4B je možné modul používať cez USB kábel. V tomto prípade sa však nepoužíva ako priamo osadený HAT pre Zero sériu.

Akú rýchlosť Ethernetu podporuje?

RJ45 port podporuje Ethernet s rýchlosťou 10/100 Mbps. Gigabitový Ethernet podporovaný nie je.

Sú USB porty USB 3.0?

Nie. Modul obsahuje 3× USB-A port kompatibilný s USB 2.0 a USB 1.1.

Môžem používať Ethernet a USB porty súčasne?

Áno. Ethernet aj všetky tri USB porty je možné používať súčasne.

Aké USB zariadenia môžem pripojiť?

Pripojiť môžete napríklad klávesnicu, myš, USB flash disk, čítačku kariet alebo ďalšie kompatibilné USB zariadenia. Pri zariadeniach s vyšším odberom je potrebné zohľadniť dostupné napájanie.

Môžem pripojiť externý USB disk?

Áno, pokiaľ jeho spotreba neprekročí možnosti napájania celej zostavy. Pri energeticky náročnejších diskoch môže byť vhodnejší samostatne napájaný USB HUB.

Potrebuje modul samostatné napájanie?

Pri bežnom použití je napájaný zo systému Raspberry Pi. Pri viacerých USB zariadeniach odporúčame použiť dostatočne výkonný napájací zdroj.

Na čo slúži Micro USB konektor na module?

Micro USB konektor zabezpečuje USB dátové spojenie medzi Raspberry Pi a HUBom. Pri Raspberry Pi Zero sa používa spolu s pribaleným prepojovacím adaptérom.

Potrebujem na Ethernet inštalovať ovládače?

Ethernetové rozhranie používa čip RTL8152B. V bežnom Raspberry Pi OS býva potrebná podpora už súčasťou systému a zariadenie je spravidla rozpoznané automaticky.

Má modul stavové LED indikátory?

Áno. Doska obsahuje LED indikáciu napájania, Ethernetovej aktivity a jednotlivých USB portov.

Je tento modul vhodný, ak potrebujem iba viac USB portov?

Áno, ale jeho hlavnou výhodou je kombinácia USB HUBu a Ethernetu v jednom module. Ak Ethernet nepotrebujete, môže byť vhodnejší samostatný USB HUB.

Kde nájdem návod na zapojenie?

Postup zapojenia, schému a ďalšie technické informácie nájdete na Wiki – ETH/USB HUB HAT.
