Popis
Waveshare PN532 NFC HAT je rozširujúci NFC/RFID modul pre Raspberry Pi založený na čipe PN532. Modul pracuje na frekvencii 13,56 MHz a umožňuje bezkontaktnú komunikáciu s podporovanými NFC a RFID kartami alebo tagmi.
Modul podporuje tri komunikačné rozhrania – I2C, SPI a UART. Výber rozhrania sa nastavuje pomocou jumperov a DIP prepínačov na doske. Vďaka štandardnému 40-pin GPIO konektoru je možné modul jednoducho pripojiť k Raspberry Pi, no vyvedené riadiace piny umožňujú použitie aj s inými vývojovými doskami, napríklad STM32 alebo Arduino.
PN532 NFC HAT je vhodný pre projekty s čítaním NFC/RFID kariet, identifikáciou používateľov, prístupovými systémami, evidenciou tagov alebo jednoduchými IoT aplikáciami. Podporuje napríklad karty a tagy typu MIFARE a NTAG2xx.
Hlavné vlastnosti
- Čip PN532 – NFC/RFID radič pre komunikáciu na frekvencii 13,56 MHz
- Podpora I2C, SPI a UART – možnosť výberu komunikačného rozhrania podľa potreby
- 40-pin GPIO konektor – jednoduché pripojenie k Raspberry Pi
- Vyvedené riadiace piny – možnosť použitia aj s inými vývojovými doskami
- Podpora MIFARE a NTAG2xx – vhodné na prácu s bežnými NFC/RFID kartami a tagmi
- DIP prepínače a jumpery – nastavenie pracovného rozhrania modulu
- Indukčná anténa na doske – bezkontaktná komunikácia s kartami a tagmi
- Dostupné ukážkové kódy – podpora pre Raspberry Pi, Arduino a STM32
Technické špecifikácie
| Typ produktu | NFC/RFID HAT modul |
| Čip | PN532 |
| Pracovná frekvencia | 13,56 MHz |
| Napájacie / logické napätie | 3,3 V / 5 V |
| Komunikačné rozhranie | I2C / SPI / UART |
| Predvolená prenosová rýchlosť UART | 115200 bps |
| Podporované karty/tagy | MIFARE, NTAG2xx a ďalšie kompatibilné NFC/RFID tagy |
| Podporované štandardy | ISO/IEC 14443A / MIFARE, ISO/IEC 14443B, FeliCa |
| Konektor pre Raspberry Pi | 40-pin GPIO |
| Nastavenie rozhrania | Jumpery a DIP prepínače |

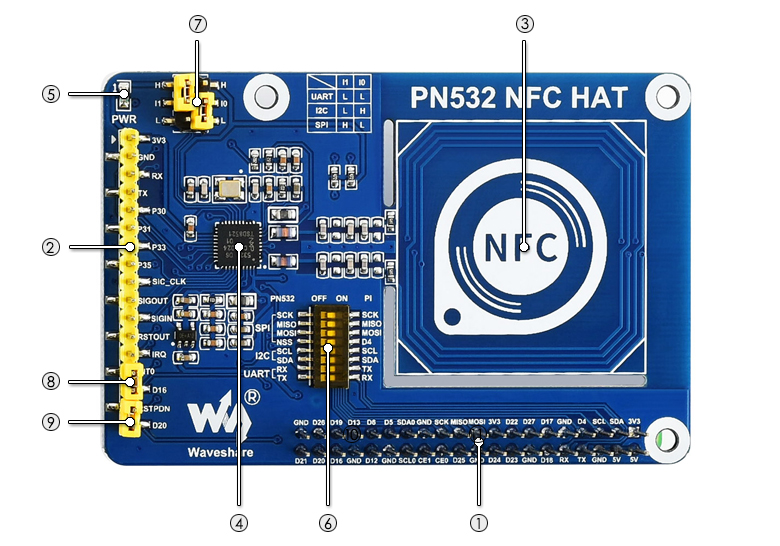

Popis prvkov na doske
| Raspberry Pi GPIO konektor | Pripojenie modulu k Raspberry Pi |
| PN532 control pins | Vyvedené riadiace piny pre pripojenie k iným doskám |
| NFC anténa | Indukčná cievka na komunikáciu s NFC/RFID kartami a tagmi |
| PN532 | NFC/RFID radič |
| Power LED | Indikácia napájania |
| DIP prepínače | Nastavenie pripojenia rozhrania k Raspberry Pi |
| I0 / I1 jumpery | Výber režimu komunikácie UART / I2C / SPI |
| INT0 jumper | Response signál, pripojenie k Raspberry Pi D16 |
| RSTPDN jumper | Reset signál, pripojenie k Raspberry Pi D20 |
Obsah balenia
- 1× Waveshare PN532 NFC HAT
- 1× MIFARE Classic kľúčenka (RFID kľúčenka)
Použitie
- NFC/RFID projekty s Raspberry Pi
- čítanie UID kariet a tagov
- prístupové a identifikačné systémy
- evidencia NFC tagov
- IoT a automatizačné aplikácie
- projekty s Arduino, STM32 alebo inými vývojovými doskami
- prototypovanie bezkontaktnej komunikácie
Viac informácií o zapojení, dokumentácii a ukážkových kódoch nájdete na stránke výrobcu: Waveshare PN532 NFC HAT Wiki
