Popis
Modulárna LED signálna veža je určená na vizuálnu a zvukovú signalizáciu prevádzkových stavov strojov, výrobných liniek, CNC zariadení, automatizovaných systémov a ďalších zariadení.
V štandardnej ponuke sú dostupné 2-poschodové a 3-poschodové varianty s napájaním 5 V, 12 V alebo 24 V a s dvomi možnosťami montáže. Všetky štandardne ponúkané varianty sú vybavené bzučiakom a krytím IP53.
Hlavné vlastnosti
- modulárna konštrukcia svetelnej veže,
- 2-poschodové prevedenie: červená + zelená (RG),
- 3-poschodové prevedenie: červená + žltá + zelená (RYG),
- napájanie 5 V, 12 V alebo 24 V podľa zvoleného variantu,
- 5 V variant s USB pripojením,
- 12 V variant s kontaktným ovládaním (Contact type),
- 24 V variant s podporou PNP/NPN ovládania,
- integrovaný bzučiak,
- tri možnosti montáže,
- možnosť zákazkovej konfigurácie.
Dostupné varianty
| Počet poschodí | 2 – červená / zelená (RG) 3 – červená / žltá / zelená (RYG) |
| Napájanie | 5 V USB 12 V 24 V |
| Typ montáže | fixný držiak L-držiak |
Napájanie a spôsob ovládania
5 V – USB
5 V variant využíva USB pripojenie na napájanie a ovládanie signálnej veže.
12 V – Contact type
12 V variant používa kontaktný spôsob ovládania. Jednotlivé funkcie veže sa aktivujú pomocou externých spínacích kontaktov, napríklad relé alebo spínača. Tento variant je vhodný pre zariadenia s relé alebo podobnými kontaktnými výstupmi.
24 V – PNP/NPN
24 V variant podporuje PNP aj NPN ovládanie a je vhodný na použitie s PLC, senzormi a ďalšími priemyselnými riadiacimi systémami s tranzistorovými výstupmi.
Ovládanie 5 V USB variantu
Nasledujúci spôsob ovládania sa týka iba 5 V variantov signálnej veže napájaných a ovládaných cez USB. USB variant je možné ovládať cez sériový COM port odosielaním HEX príkazov. Komunikácia používa nastavenie 9600 baud, 8 dátových bitov, bez parity a 1 stop bit.
Príkaz má jednoduchý formát:
FF [SVETLO] [BUZZER] [BLIKANIE] AA
| FF | začiatok príkazu – nemení sa |
| 2. dvojica | výber svetla / svetelného kanála |
| 3. dvojica | nastavenie bzučiaka / jeho intenzity (01 až 04) |
| 4. dvojica | rýchlosť blikania: 01 = bez blikania, 02 = cca 0,85 s, 03 = cca 1,7 s, 04 = cca 2,5 s |
| AA | koniec príkazu – nemení sa |
Napríklad príkaz FF 02 02 01 AA aktivuje zvolený svetelný kanál, zapne bzučiak a ponechá svetlo svietiť bez blikania.
Na odosielanie príkazov je možné použiť ľubovoľný sériový terminál s podporou HEX dát. Po pripojení 5 V USB variantu k počítaču sa zariadenie zobrazí ako sériový COM port.
Možnosti montáže
- Nastaviteľný držiak – sklopná základňa umožňujúca nastavenie polohy veže.
- Fixný držiak – pevná tyč s montážnou pätkou.
- L-držiak – konzola v tvare L vhodná napríklad na bočnú montáž na stroj alebo konštrukciu.
Modulárna konštrukcia
Jednotlivé svetelné segmenty veže je možné meniť, pridávať alebo odoberať. Vďaka modulárnemu prevedeniu je možné pripraviť konfiguráciu presne podľa požiadaviek konkrétnej aplikácie.

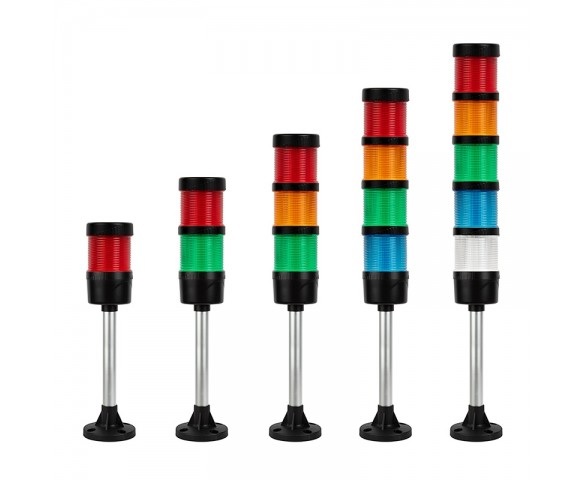

Na zákazku je možné vytvoriť vežu s 1 až 5 svetelnými poschodiami a zvoliť si vlastnú kombináciu aj poradie farieb.
Konfigurácia signálnej veže na mieru
Potrebujete inú kombináciu farieb, iný počet svetelných modulov, vyhotovenie bez bzučiaka alebo iné napájacie napätie? Signálnu vežu je možné zabezpečiť aj v individuálnej konfigurácii.
Dostupné farby svetelných modulov:
- červená,
- žltá,
- zelená,
- modrá,
- biela.
Štandardne ponúkané varianty sú vybavené bzučiakom a krytím IP53. V prípade, že zvukovú signalizáciu nepotrebujete, je možné na požiadanie preveriť aj vyhotovenie bez bzučiaka s krytím IP65.
Okrem štandardne ponúkaných variantov 5 V, 12 V a 24 V je možné v prípade záujmu preveriť aj vyhotovenie pre 36 V, 48 V alebo iné napájacie napätie podľa požiadaviek konkrétnej aplikácie.
V prípade záujmu o individuálnu konfiguráciu nám napíšte na techfun@techfun.sk a uveďte:
- počet svetelných poschodí (1 až 5),
- požadované farby a ich poradie,
- požadované napájacie napätie,
- typ montáže,
- či požadujete vyhotovenie s bzučiakom alebo bez bzučiaka.
- počet kusov.
Na základe požadovanej konfigurácie Vám pripravíme cenovú ponuku a informáciu o predpokladanom termíne dodania.
Využitie
- CNC stroje,
- výrobné linky,
- automatizované zariadenia,
- PLC systémy,
- pracovné stanice,
- SMT zariadenia,
- vlastné projekty automatizácie a signalizácie.
