Popis
Modul SP3232 je prevodník úrovní TTL/UART ↔ RS232 pre prepojenie mikrokontrolérov s RS232 zariadeniami. Podporuje hardvérové riadenie toku CTS/RTS, má tri LED indikátory stavu a pozlátenú DPS so schémou zapojenia na zadnej strane.
Upozornenie: TXD a RXD na strane TTL sú označené z pohľadu modulu – pri zapájaní k mikrokontroléru je nutné vodiče skrížiť (modul TXD → MCU RX, modul RXD → MCU TX).
Hlavné vlastnosti
- Obojsmerná konverzia úrovní TTL ↔ RS232
- Čip SP3232 – kompatibilný s MAX232, pracuje pri 3,0 – 5,5 V
- Interné nábojové pumpy – nevyžaduje externý záporný zdroj
- Podpora hardvérového riadenia toku CTS/RTS (4 dodatočné piny)
- 3× LED indikátor: PWR (napájanie), TXD (vysielanie), RXD (príjem)
- ESD ochrana vývodov
- Prenosová rýchlosť až 115,2 kbps
- Pozlátená DPS (immersion gold)

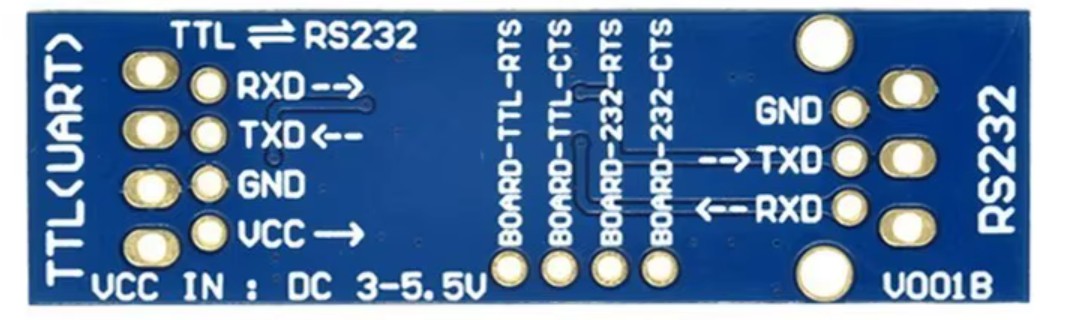

- Schéma zapojenia vytlačená na zadnej strane modulu
Technické špecifikácie
| Čip | SP3232 |
|---|---|
| Napájacie napätie | 3,0 – 5,5 V DC |
| Max. prenosová rýchlosť | 115,2 kbps |
| ESD ochrana | áno |
| DPS | pozlátená (immersion gold) |

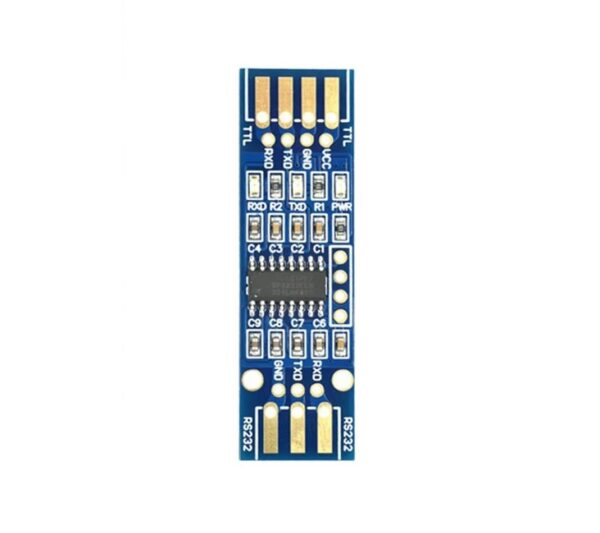

Zapojenie
TTL strana (UART) – 4 piny:
| Pin | Popis |
|---|---|
| VCC | napájanie DC 3,0 – 5,5 V |
| GND | zem |
| TXD | pripojiť na RXD externého TTL zariadenia |
| RXD | pripojiť na TXD externého TTL zariadenia |
TTL/RS232 riadenie toku – 4 piny (vedľa hlavného IC):
| Pin | Popis |
|---|---|
| TTL-CTS | CTS vstup na strane TTL |
| TTL-RTS | RTS výstup na strane TTL |
| RS232-CTS | CTS vstup na strane RS232 |
| RS232-RTS | RTS výstup na strane RS232 |
RS232 strana – 3 piny:
| Pin | Popis |
|---|---|
| TXD | pripojiť na RXD externého RS232 zariadenia |
| RXD | pripojiť na TXD externého RS232 zariadenia |
| GND | zem |
LED indikátory (strana TTL):
| LED | Popis |
|---|---|
| PWR | napájanie aktívne |
| TXD | prebieha vysielanie dát |
| RXD | prebieha príjem dát |
Použitie
- komunikácia mikrokontroléra (Arduino, ESP32, STM32) s PC cez COM port
- preprogramovanie GPS modulov, DVD prehrávačov, pevných diskov, routerov
- sériové rozšírenie zariadení s podporou hardvérového flow control
- priemyselná automatizácia a riadenie
Balenie obsahuje
- 1× prevodníkový modul SP3232 TTL ↔ RS232
