Popis

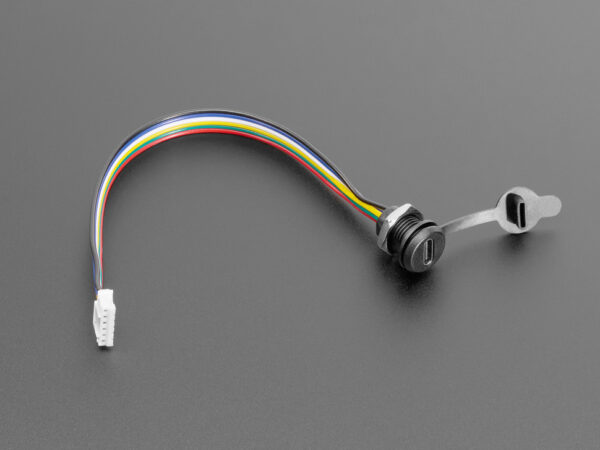

Tento panelový USB-C kábel umožňuje jednoducho doplniť konektor USB-C do projektovej krabičky alebo panelu. Na jednej strane sa nachádza malý skrutkový USB-C konektor určený na montáž do panela, na druhej strane 6-pinový konektor JST PH s jednotlivými farebnými vodičmi pre napájanie, dáta aj CC linky.

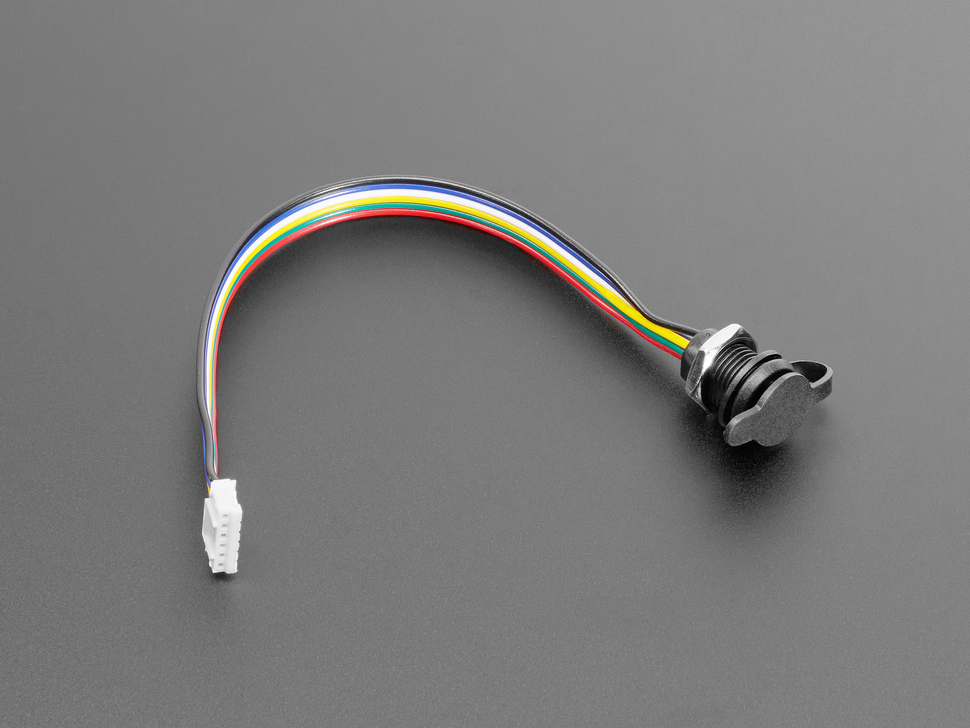

Montáž nevyžaduje žiadne špeciálne tvarové výrezy – stačí vyvŕtať otvor priemerom 11 – 13,5 mm do dreva, plastu alebo kovu, skrutkovú maticu odskrutkovať, zástrčku zastrčiť a maticu opäť dotiahnuť. Konektor je vhodný pre panely hrúbky do 7 mm. Súčasťou je aj ochranná krytka, ktorá chráni USB-C port pred prachom a nečistotami.
Upozornenie: kábel má CC piny vyvedené a interne pripojené cez odpor 5,1 kΩ na zem, čo zaručuje predvolený odber 5 V / 2 A. Pre vyjednávanie vyšších napätí cez USB PD musí pripojené zariadenie zvládnuť zabudované pull-down odpory.
Hlavné vlastnosti
- Panelový USB-C konektor na jednej strane, 6-pinový JST PH na druhej
- Vhodný pre otvory priemeru 11 – 13,5 mm – bez špeciálneho výrezu
- Montáž do panelov hrúbky do 7 mm
- CC piny vyvedené s interným odporom 5,1 kΩ na zem (predvolene 5 V / 2 A)
- Ochranná krytka proti prachu a nečistotám
- Farebné rozlíšenie vodičov: červený (napájanie), čierny (GND), biely (D−), modrý (D+), zelený (CC1), žltý (CC2)
Technické špecifikácie
| Konektor (panel) | USB-C zásuvka, skrutková montáž |
|---|---|

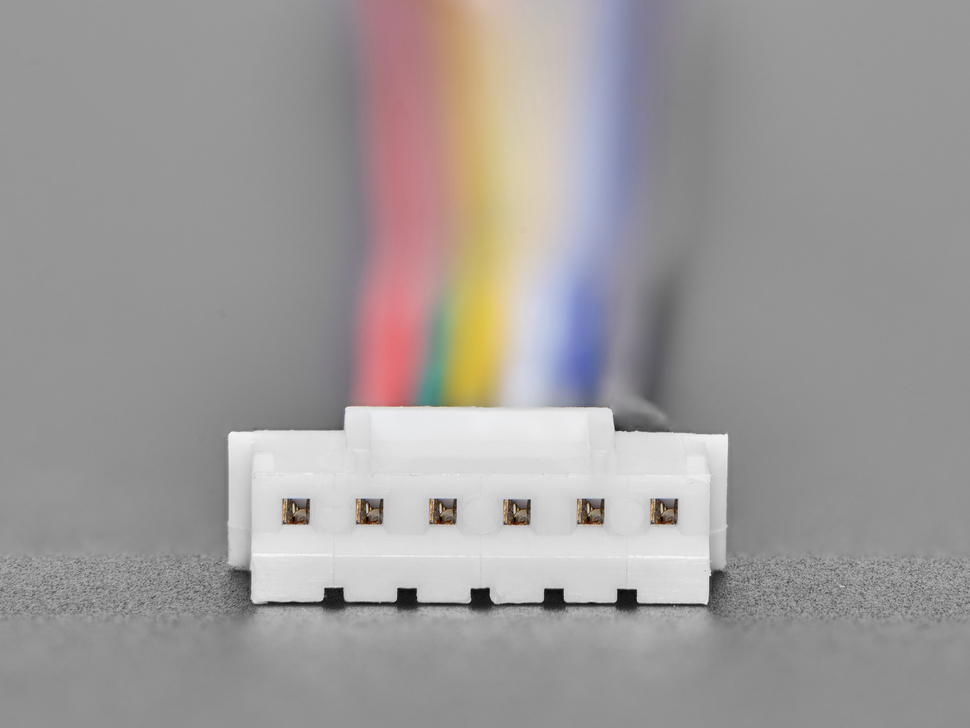

| Konektor (kábel) | 6-pinový JST PH |
| Rozsah priemeru otvoru | 11 – 13,5 mm |
| Max. hrúbka panela | 7 mm (0,275″) |
| Vonkajší priemer (s maticou) | ~14 mm |
| Predvolený výkon | 5 V / 2 A |
| Farebné označenie vodičov | červený – PWR, čierny – GND, biely – D−, modrý – D+, zelený – CC1, žltý – CC2 |
Použitie
- doplnenie USB-C portu do projektovej krabičky alebo rozvádzača
- DIY prenosné zariadenia s USB-C nabíjaním
- makerské a prototypovacie projekty
Balenie obsahuje
- 1× panelový kábel USB-C – JST PH 6-pin so skrutkovou maticou a ochrannou krytkou
