Popis

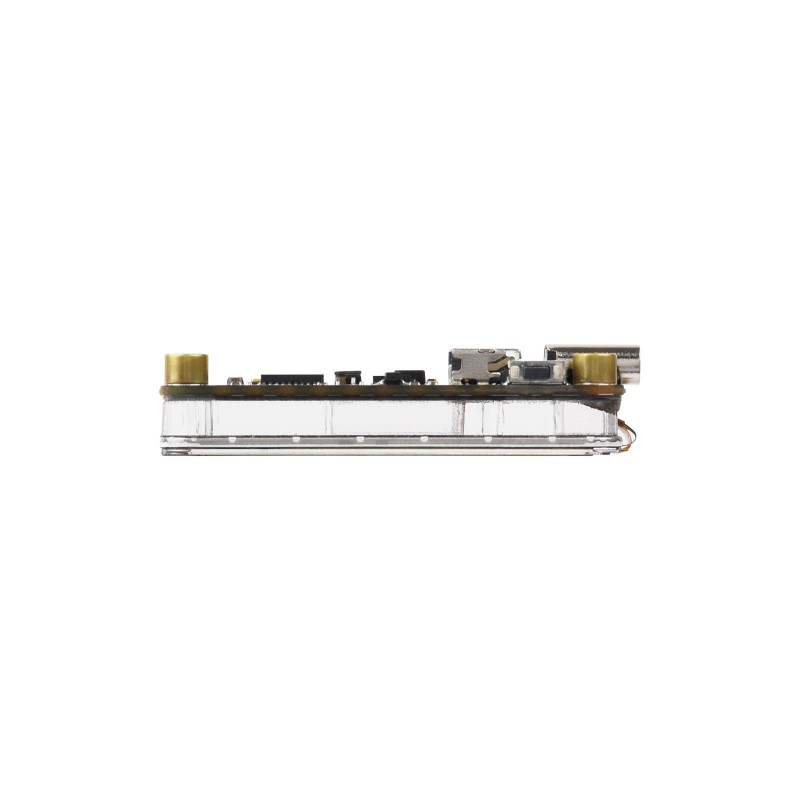

Waveshare ESP32-C3-LCD-1.47 je kompaktná vývojová doska založená na čipe ESP32-C3FH4. Doska má integrovaný 1,47″ LCD displej s rozlíšením 172 × 320 px, podporu 2,4 GHz WiFi, Bluetooth 5 LE, TF / microSD slot, 6-osový IMU senzor a viacero rozhraní na pripojenie periférií.
ESP32-C3 používa 32-bitový RISC-V jednojadrový procesor s pracovnou frekvenciou až 160 MHz. Doska je vhodná na malé HMI rozhrania, IoT zariadenia, smart displeje, zobrazovanie údajov zo senzorov alebo projekty s bezdrôtovou komunikáciou.
Integrovaný displej umožňuje vytvárať jednoduché grafické rozhrania a podľa výrobcu je vhodný aj na GUI programy, napríklad s knižnicou LVGL. Vďaka USB-C konektoru je možné dosku napájať, programovať aj ladiť cez jedno rozhranie.
Hlavné vlastnosti
- vývojová doska s čipom ESP32-C3FH4
- 32-bitový RISC-V jednojadrový procesor až 160 MHz
- 1,47″ LCD displej s rozlíšením 172 × 320 px
- 262K farieb
- 2,4 GHz WiFi 802.11 b/g/n
- Bluetooth 5 LE
- 4 MB Flash pamäť
- 400 KB SRAM a 384 KB ROM
- onboard keramická anténa
- 6-osový IMU senzor QMI8658
- TF / microSD slot
- USB-C konektor na napájanie, programovanie a ladenie
- 15 GPIO pinov na rozšírenie
- podpora SPI, I2C, UART, I2S a ADC rozhraní
Technické špecifikácie
| Mikrokontrolér | ESP32-C3FH4 |
| Procesor | 32-bitový RISC-V jednojadrový procesor |
| Pracovná frekvencia | až 160 MHz |
| SRAM | 400 KB |
| ROM | 384 KB |
| Flash pamäť | 4 MB |
| Displej | 1,47″ LCD |
| Rozlíšenie displeja | 172 × 320 px |
| Farby displeja | 262K farieb |
| Bezdrôtová komunikácia | 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE |
| Anténa | Integrovaná keramická anténa |
| IMU senzor | QMI8658, 6-osový IMU senzor |
| Úložisko | TF / microSD slot |
| USB konektor | USB Type-C |
| USB funkcie | Napájanie, programovanie, ladenie |
| GPIO | 15 × GPIO pin |
| Rozhrania | 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC |
| Tlačidlá | BOOT, RESET |
| Verzia podľa SKU | Standard Ver. with pre-soldered headers |
Popis hlavných častí dosky
| Číslo | Časť dosky | Popis |
| 1 | ESP32-C3FH4 | Hlavný čip s 32-bitovým RISC-V jednojadrovým procesorom a frekvenciou až 160 MHz. |
| 2 | Onboard anténa | Integrovaná keramická anténa pre WiFi a Bluetooth komunikáciu. |
| 3 | CH32V003F4U6 | IO expander, ktorý spolupracuje s hlavným čipom a poskytuje rozširujúce piny. |
| 4 | MP1605GTF-Z | DC-DC napájací čip. |
| 5 | TF card slot | Slot na TF / microSD kartu. |
| 6 | USB Type-C port | Konektor na napájanie, programovanie a ladenie. |
| 7 | BOOT tlačidlo | Tlačidlo používané pri nahrávaní programu. |
| 8 | RESET tlačidlo | Tlačidlo na reštartovanie dosky. |
| 9 | QMI8658 | 6-osový IMU senzor na snímanie pohybu a náklonu. |
Rozloženie pinov
Pinout dosky je zobrazený na priloženom obrázku. Doska poskytuje 15 GPIO pinov a viacero periférnych rozhraní, napríklad SPI, I2C, UART, I2S a ADC, vďaka čomu je možné pripojiť senzory, moduly alebo ďalšie periférie.
Možné použitie
- IoT zariadenia s WiFi alebo Bluetooth komunikáciou
- malé HMI a smart displeje
- zobrazovanie údajov zo senzorov
- projekty s grafickým rozhraním a LVGL
- prenosné informačné panely
- projekty s akcelerometrom a gyroskopom
- vývoj aplikácií na platforme ESP32-C3
Dokumentácia
Dokumentáciu, vývojové zdroje a príklady nájdete na stránke výrobcu: Waveshare ESP32-C3-LCD-1.47 Wiki
