Popis

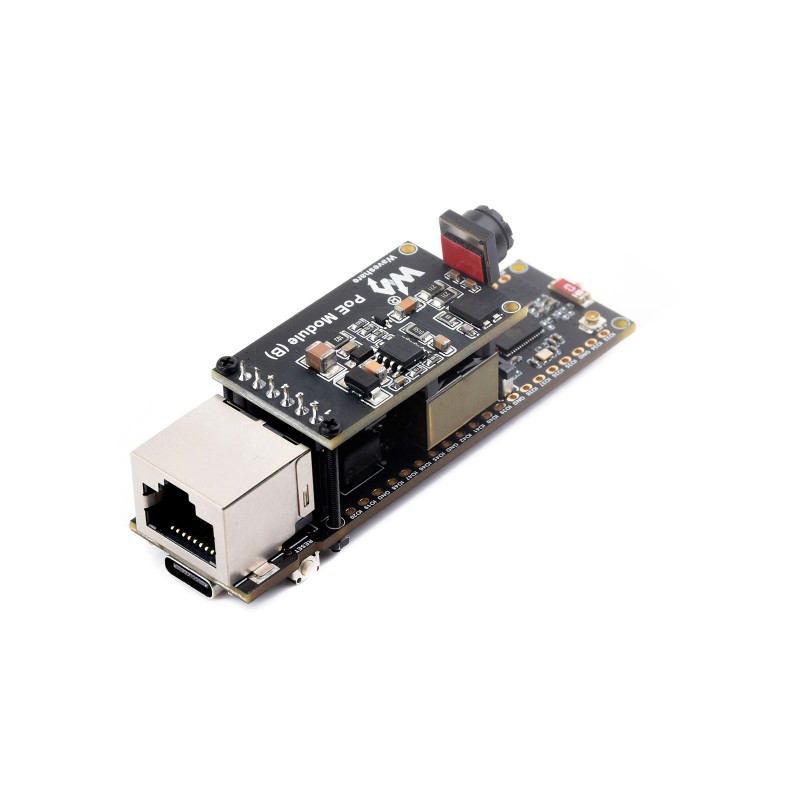

Waveshare ESP32-S3-POE-ETH-CAM-KIT je vývojová doska založená na mikrokontroléri ESP32-S3R8, ktorá kombinuje WiFi, Bluetooth 5 a káblové Ethernet pripojenie. Súčasťou tejto verzie je PoE modul a 5 MP kamera OV5640, takže je vhodná aj pre projekty zamerané na snímanie obrazu, monitoring a AIoT aplikácie.
Vďaka PoE je možné prenášať napájanie aj dáta jediným ethernetovým káblom. Doska obsahuje tiež TF/microSD slot, USB-C, kamerové rozhranie a Pico-kompatibilné piny pre ďalšie rozšírenia.
Hlavné vlastnosti
- WiFi, Bluetooth 5 a 10/100 Mbps Ethernet
- PoE napájanie cez Ethernet
- 5 MP kamera OV5640 v balení
- TF/microSD slot pre ukladanie dát a obrázkov
- USB-C pre napájanie, programovanie a ladenie
- Pico-kompatibilné rozhranie
- možnosť pripojenia externej WiFi/Bluetooth antény
Technické špecifikácie
| Mikrokontrolér | ESP32-S3R8 |
| Procesor | Xtensa 32-bit LX7, 2 jadrá, až 240 MHz |
| Pamäť | 16 MB Flash, 8 MB PSRAM |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| Ethernet | W5500, 10/100 Mbps RJ45 |
| PoE | IEEE 802.3af, PoE modul v balení |
| Úložisko | TF / microSD |
| USB | USB-C |
| Anténa | integrovaná keramická + IPEX1 konektor |

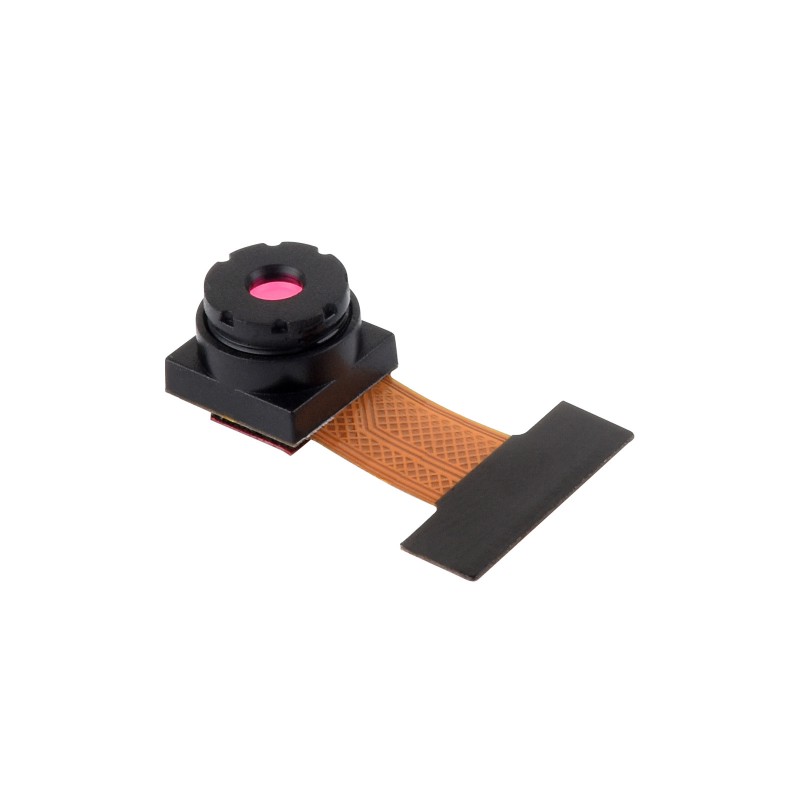

Kamera OV5640
| Snímač | OV5640 |
| Rozlíšenie | 5 MP, až 2592 × 1944 px |
| Veľkosť snímača | 1/4″ |
| Ohnisková vzdialenosť | 4,1 mm |
| Clona | F2.8 |
| Zorné pole | 68° diagonálne / 55° horizontálne / 42° vertikálne |
| Rozhranie | DVP |
Rozhrania dosky
Doska obsahuje TF/microSD slot, rozhranie pre kameru a 10/100 Mbps Ethernetový port. Ich umiestnenie je znázornené na obrázku.

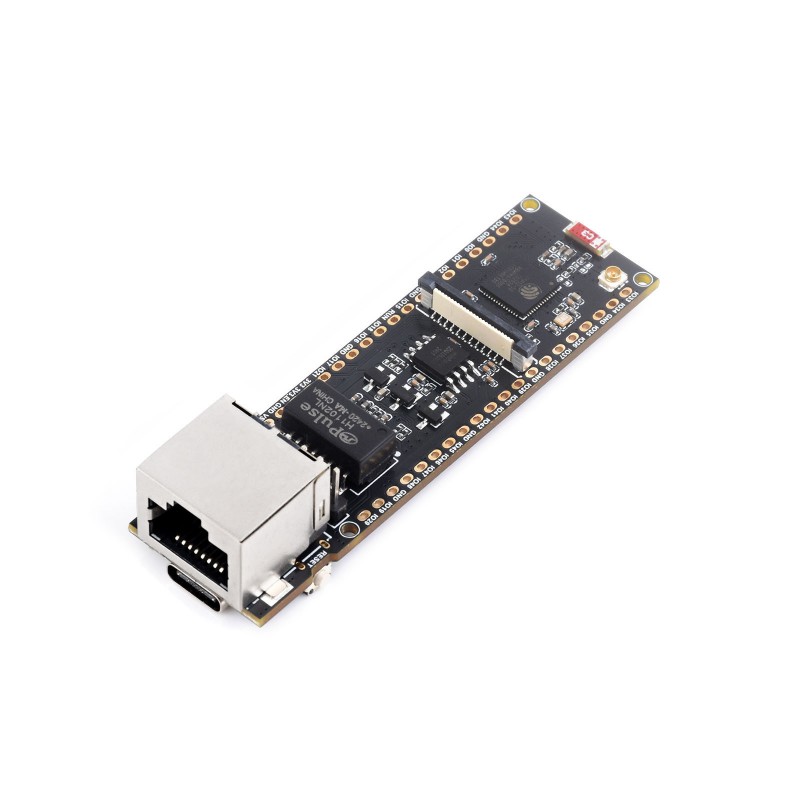

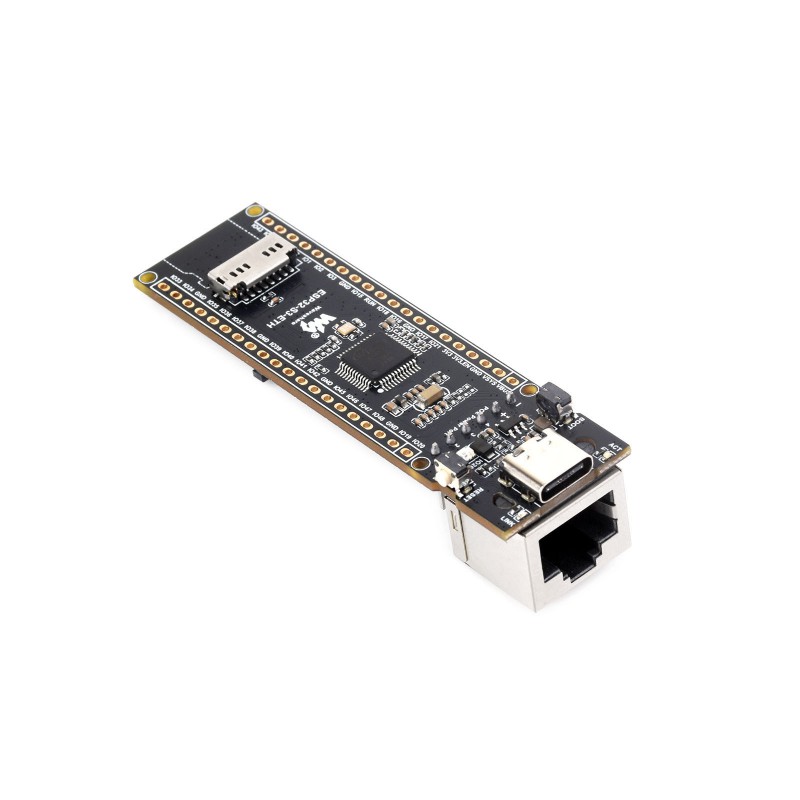

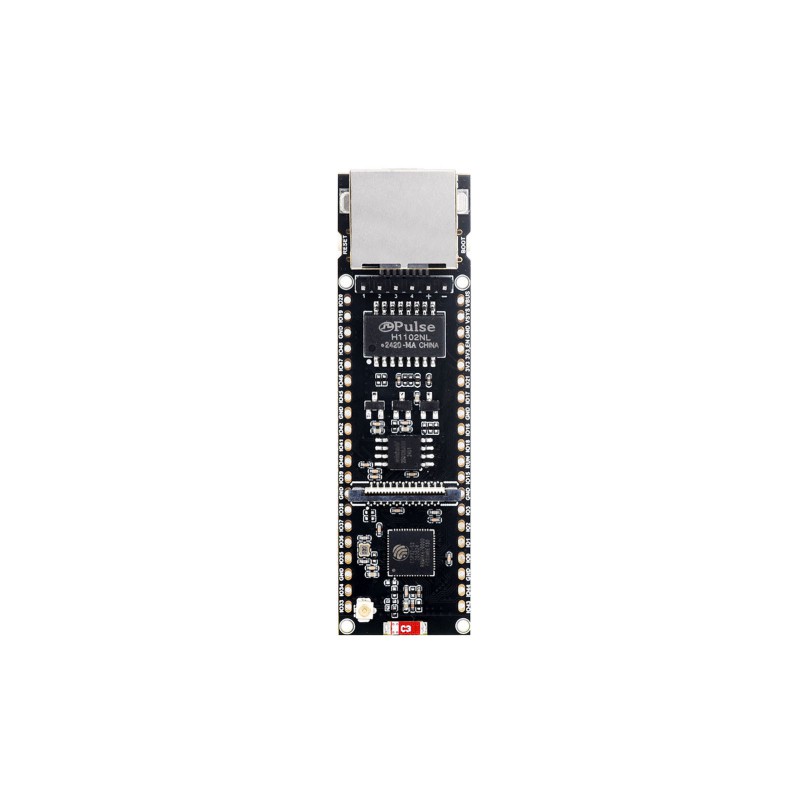

Rozloženie dosky
Na obrázku sú označené hlavné časti dosky:
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-S3R8 | 9 | Rozhranie pre kameru |
| 2 | W25Q128 – 16 MB Flash | 10 | IPEX1 konektor pre externú anténu |
| 3 | W5500 – Ethernet čip | 11 | Keramická WiFi/Bluetooth anténa |
| 4 | H1102NLT – Ethernet transformátor | 12 | TF / microSD slot |
| 5 | JW5060 – regulátor napätia | 13 | BOOT tlačidlo |
| 6 | USB-C | 14 | ACT indikátor |
| 7 | RJ45 Ethernet 10/100 Mbps | 15 | LINK indikátor |
| 8 | Konektor pre PoE modul | 16 | RESET tlačidlo |
Pinout
Rozloženie napájacích, GPIO, UART, USB, TF/microSD a Ethernet signálov je znázornené na samostatnom obrázku. Doska používa Pico-kompatibilné 40-pin rozhranie pre jednoduché pripojenie ďalších periférií.
PoE napájanie

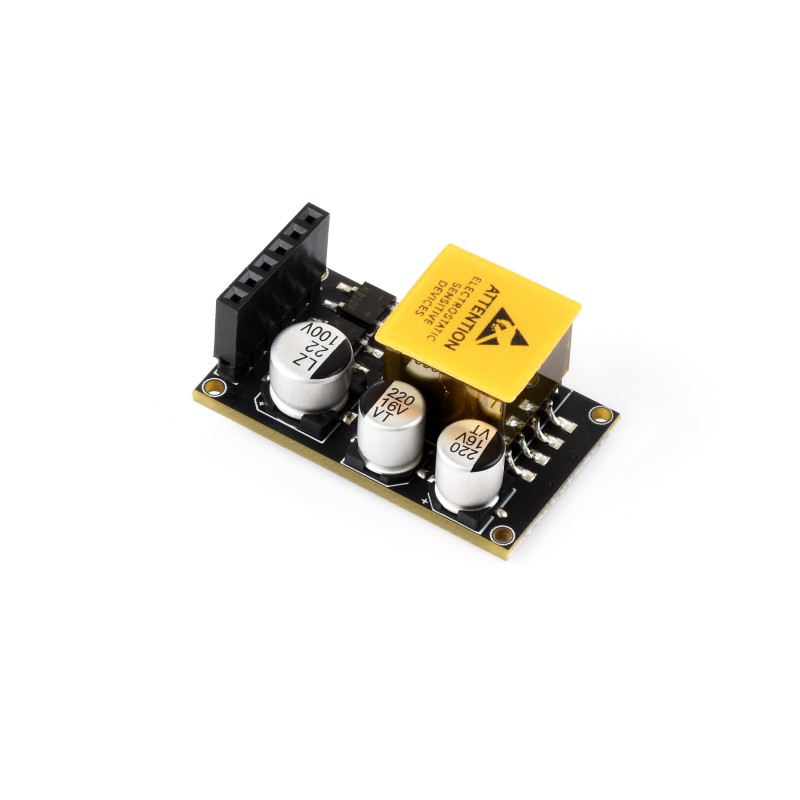

Súčasťou balenia je PoE modul kompatibilný s IEEE 802.3af, ktorý umožňuje prenášať sieťové pripojenie aj napájanie jedným ethernetovým káblom.
Ďalšie dostupné verzie
V ponuke máme aj ďalšie vyhotovenia tejto vývojovej dosky:
- ESP32-S3-POE-ETH – s PoE modulom, bez kamery
- ESP32-S3-ETH-CAM-KIT – s kamerou OV5640, bez PoE modulu
Obsah balenia
- 1× Waveshare ESP32-S3-ETH
- 1× PoE modul
- 1× kamera OV5640
- 2× skrutka s maticou
- 2× 20-pin pinová lišta
Dokumentácia
Zapojenie, pinout, ukážkové programy a ďalšie informácie nájdete na Wiki.
