Popis

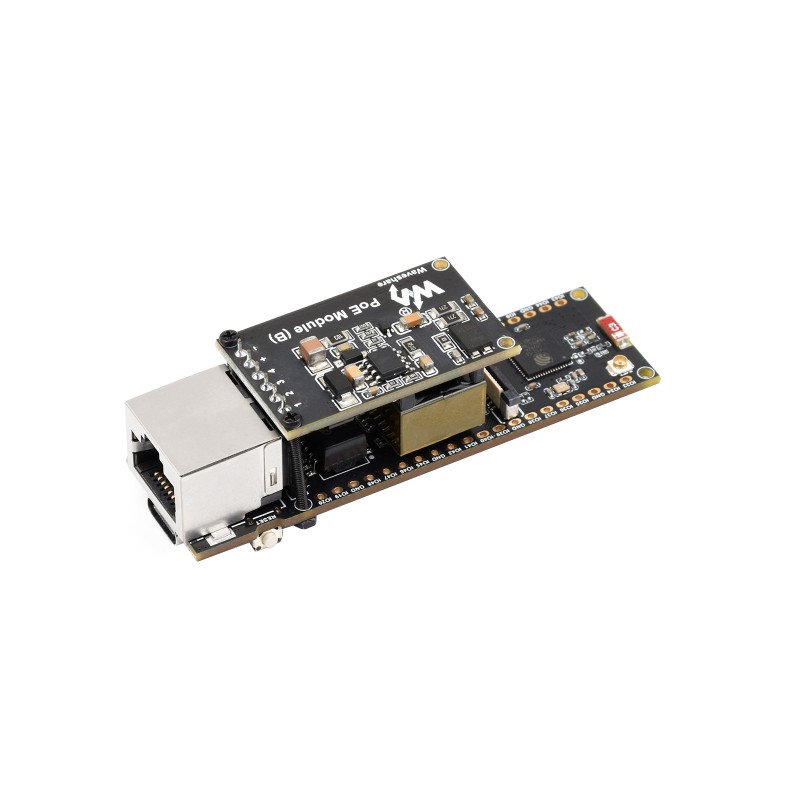

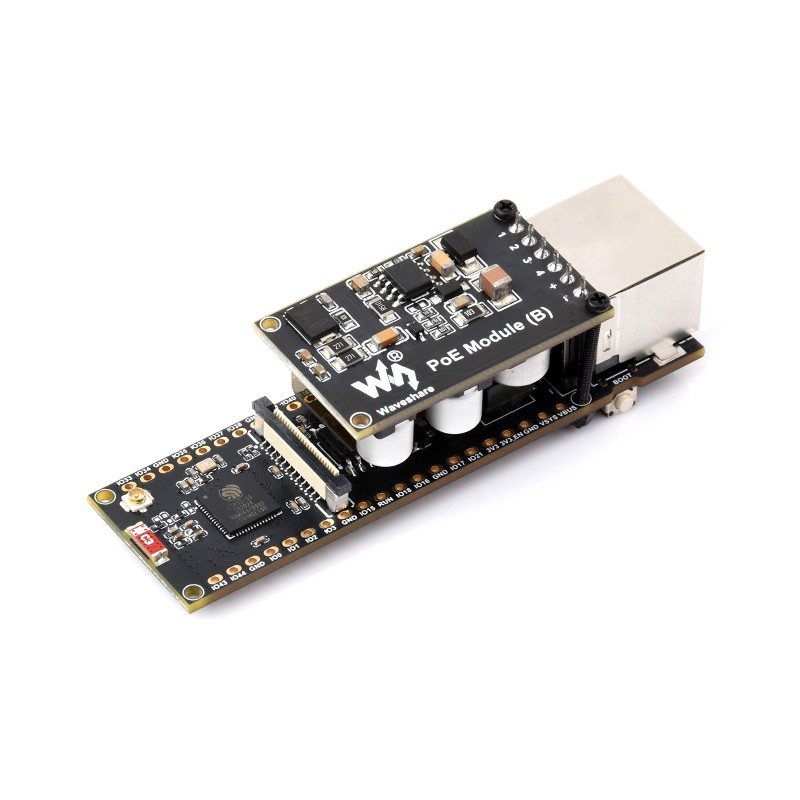

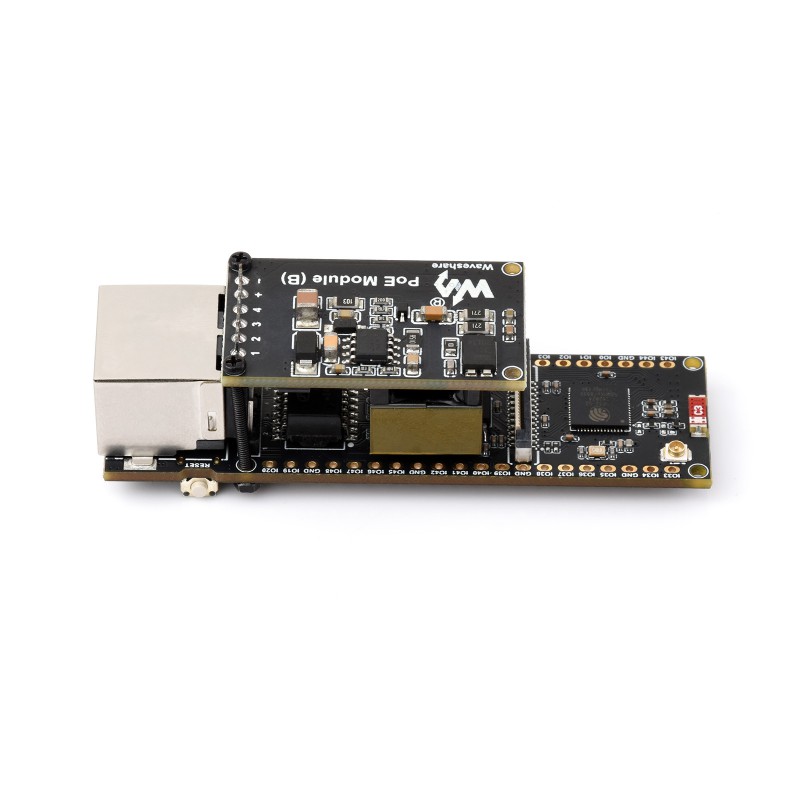

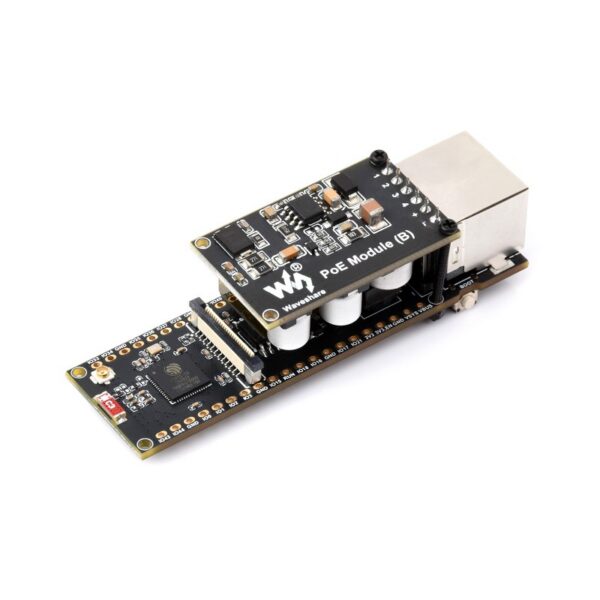

Waveshare ESP32-S3-POE-ETH je vývojová doska založená na mikrokontroléri ESP32-S3R8, ktorá kombinuje WiFi, Bluetooth a káblové Ethernet pripojenie. Táto verzia obsahuje aj PoE modul, vďaka ktorému je možné prenášať napájanie aj dáta jediným ethernetovým káblom.
Doska je vybavená 10/100 Mbps Ethernetom, slotom pre TF/microSD kartu, rozhraním pre kameru a konektormi kompatibilnými s vybranými Raspberry Pi Pico rozširujúcimi modulmi. Je vhodná pre IoT, Smart Home, sieťové aplikácie, zber dát alebo obrazové projekty.
Hlavné vlastnosti
- WiFi, Bluetooth a káblové Ethernet pripojenie
- PoE napájanie cez Ethernet
- rozhranie pre kamerové moduly, napr. OV5640
- TF/microSD slot pre ukladanie dát
- USB-C pre napájanie, programovanie a ladenie
- Pico-kompatibilné rozhranie pre rozširujúce moduly
- integrovaná keramická anténa a možnosť použitia externej antény
Technické špecifikácie
| Mikrokontrolér | ESP32-S3R8 |
| Procesor | Xtensa 32-bit LX7, 2 jadrá, až 240 MHz |
| Flash | 16 MB |
| PSRAM | 8 MB |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| Ethernet | 10/100 Mbps RJ45 |
| Ethernet čip | W5500 |
| PoE | áno, pribalený PoE modul, IEEE 802.3af |
| Úložisko | TF / microSD slot |
| Kamera | rozhranie pre OV5640 a ďalšie kompatibilné kamery |
| USB | USB-C |
| Anténa | integrovaná keramická + IPEX1 konektor pre externú anténu |

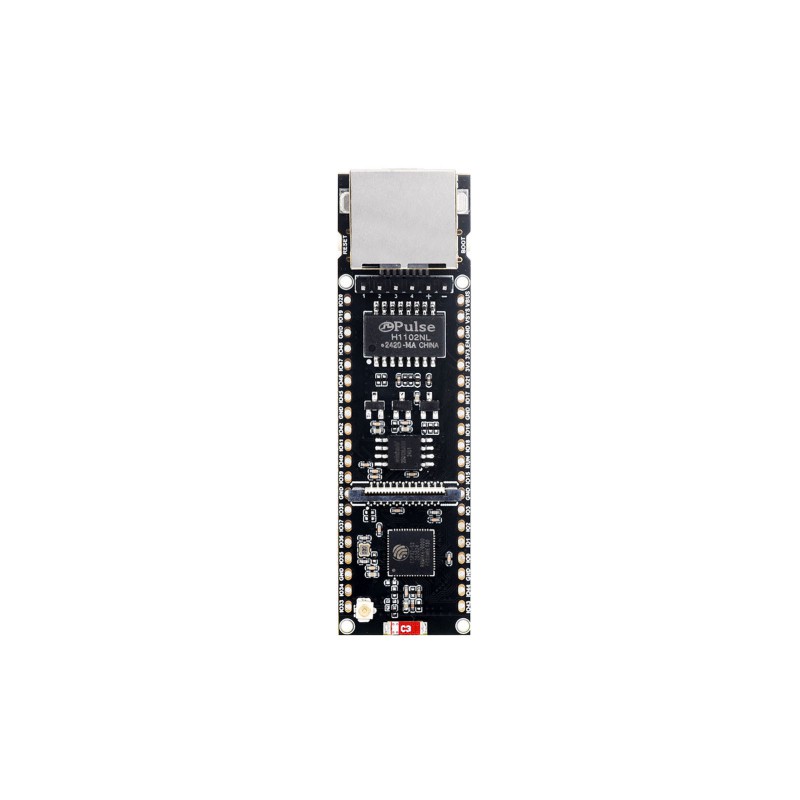

Rozloženie dosky

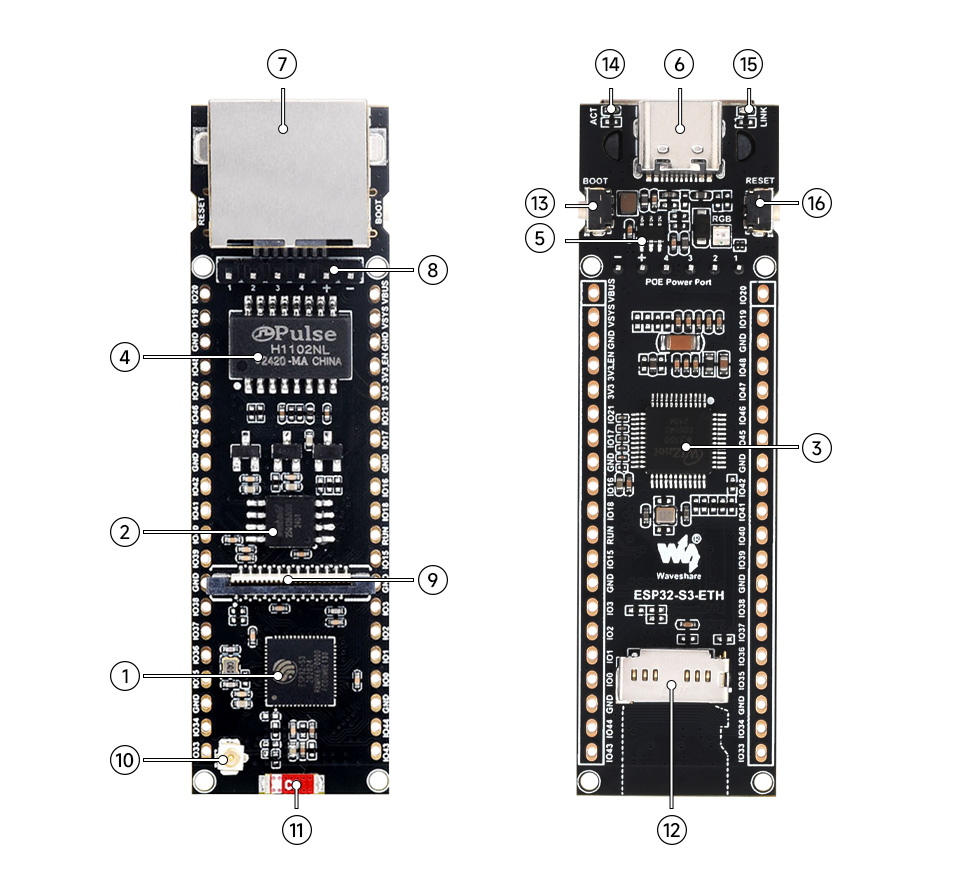

Na obrázku sú označené hlavné časti dosky:
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-S3R8 | 9 | Rozhranie pre kameru |
| 2 | W25Q128 – 16 MB Flash | 10 | IPEX1 konektor pre externú anténu |
| 3 | W5500 – Ethernet čip | 11 | Keramická WiFi/Bluetooth anténa |
| 4 | H1102NLT – Ethernet transformátor | 12 | TF / microSD slot |
| 5 | JW5060 – regulátor napätia | 13 | BOOT tlačidlo |
| 6 | USB-C | 14 | ACT indikátor |
| 7 | RJ45 Ethernet 10/100 Mbps | 15 | LINK indikátor |
| 8 | Konektor pre PoE modul | 16 | RESET tlačidlo |
Pinout

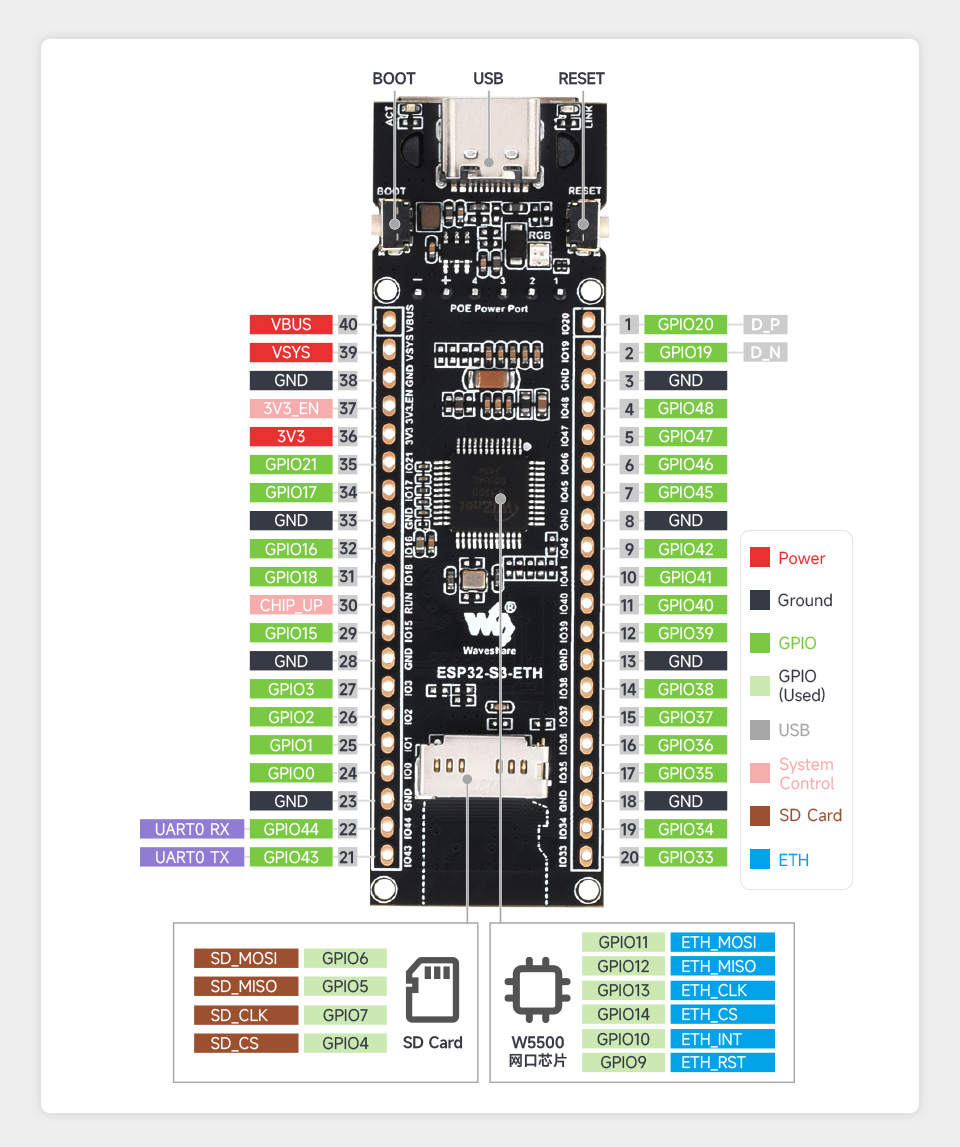

Rozloženie napájacích, GPIO, UART, USB, TF/microSD a Ethernet signálov je znázornené na samostatnom obrázku. Doska má Pico-kompatibilné 40-pin rozhranie a vyvedené piny pre ďalšie periférie a rozšírenia.
PoE napájanie

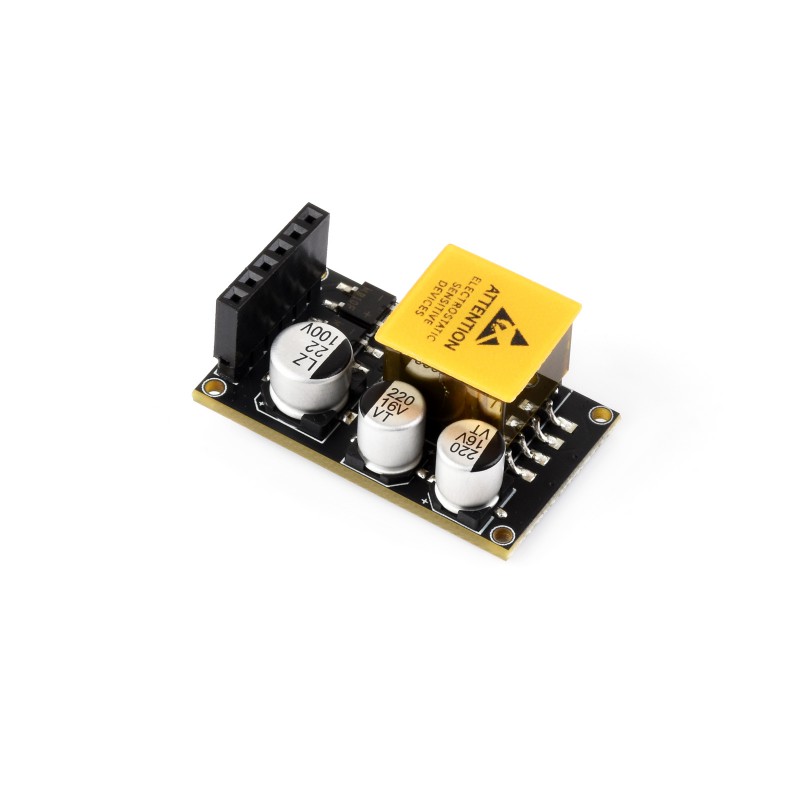

Súčasťou tejto verzie je PoE modul kompatibilný so štandardom IEEE 802.3af. Dosku je tak možné napájať priamo cez ethernetový kábel bez potreby samostatného USB napájania.
Rozšírenia
Doska obsahuje rozhranie pre kamerové moduly, TF/microSD slot a konektory kompatibilné s vybranými Raspberry Pi Pico HAT modulmi. K dispozícii je tiež rezervovaný IPEX1 konektor pre externú WiFi/Bluetooth anténu, ktorý sa aktivuje úpravou osadeného rezistora.
Kamerové rozhranie
Doska obsahuje rozhranie na pripojenie kompatibilnej kamery. Kamera nie je súčasťou balenia tejto verzie.
Ak potrebujete kameru OV5640, v ponuke máme aj ďalšie verzie:
- ESP32-S3-ETH-CAM-KIT – s kamerou, bez PoE modulu
- ESP32-S3-POE-ETH-CAM-KIT – s kamerou a PoE modulom
Obsah balenia
- 1× Waveshare ESP32-S3-ETH
- 1× PoE modul
- 2× skrutka s maticou
- 2× 20-pin pinová lišta
Dokumentácia
Zapojenie, ukážkové programy a návody pre Ethernet, WiFi, Bluetooth, TF kartu a ďalšie funkcie nájdete na Wiki.
