Popis

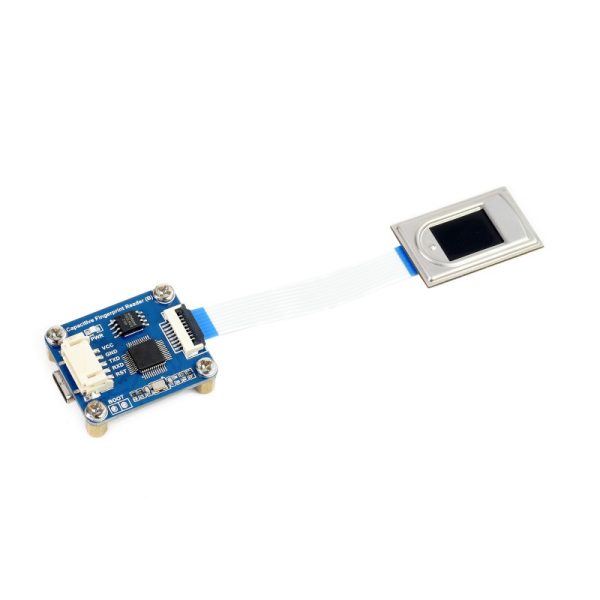

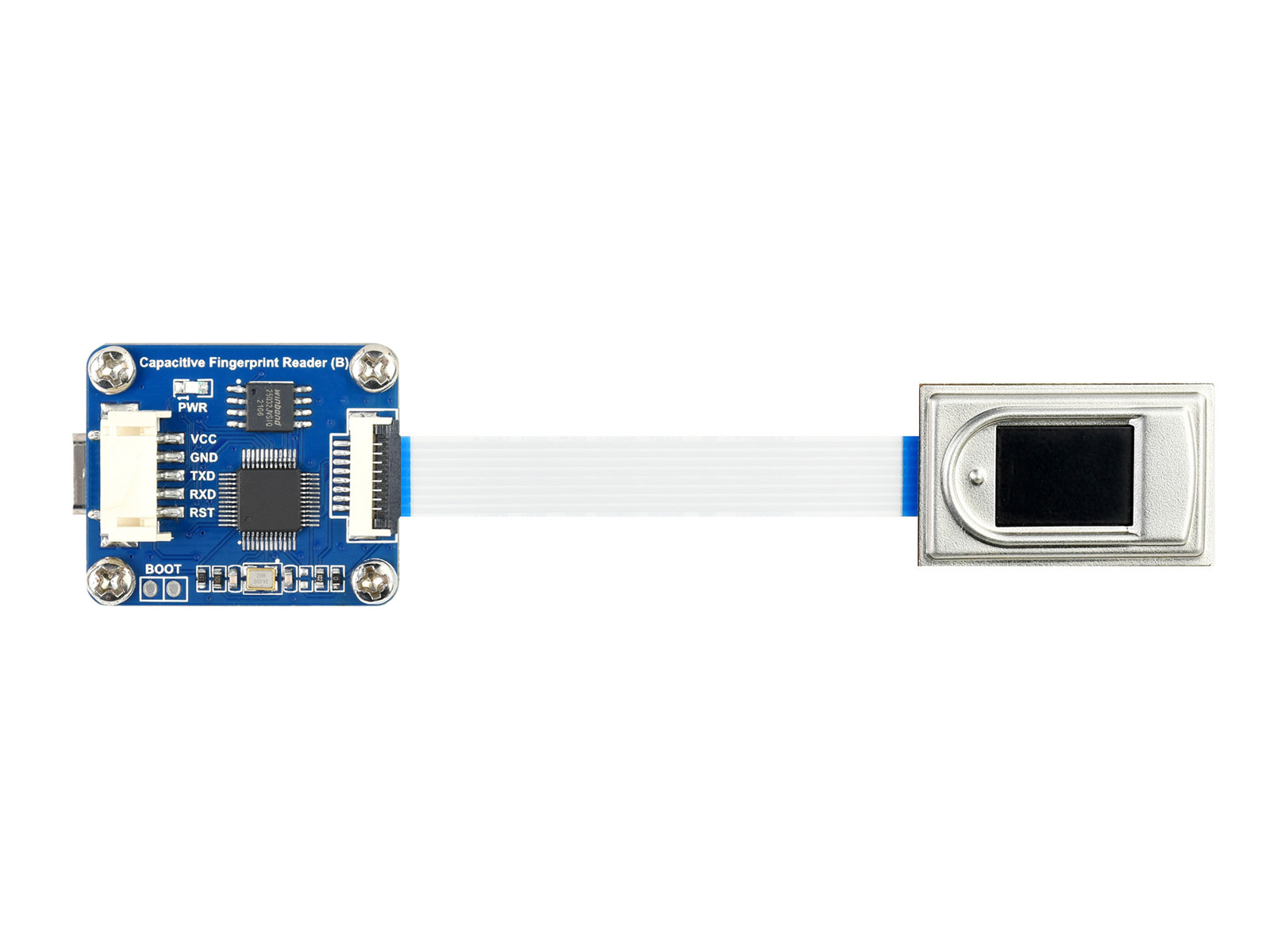

Waveshare Capacitive Fingerprint Reader (B) je kapacitný snímač odtlačkov prstov určený na integráciu do elektronických, bezpečnostných a prístupových systémov. Modul umožňuje registráciu, spracovanie, uloženie a porovnávanie odtlačkov prstov.
Modul využíva kapacitný polovodičový senzor, výkonný Cortex procesor a komerčný algoritmus na rozpoznávanie odtlačkov. Vďaka tomu poskytuje rýchlu a stabilnú identifikáciu bez potreby detailnej znalosti technológie spracovania odtlačkov.
Na komunikáciu je možné použiť UART alebo USB rozhranie. Modul je vhodný pre projekty s Raspberry Pi, Arduino, STM32 a ďalšími riadiacimi doskami. Ovládanie prebieha pomocou jednoduchých príkazov a výrobca poskytuje dokumentáciu, nástroje a ukážkové príklady.
Hlavné vlastnosti
- Kapacitný snímač odtlačkov prstov – vhodný pre bezpečnostné a identifikačné aplikácie
- UART / USB komunikácia – možnosť výberu spôsobu pripojenia podľa projektu
- Kapacita až 3000 odtlačkov – vhodné aj pre rozsiahlejšie databázy používateľov
- Rýchle porovnanie – čas vyhľadania odtlačku približne 0,5 s
- Kapacitný polovodičový senzor – snímanie dotykom bez potreby silného pritlačenia
- Nastaviteľná úroveň zabezpečenia – úroveň 1 až 5, predvolene 3
- Podpora práce s obrazom a šablónami odtlačkov – registrácia, generovanie a ukladanie šablón
- Kompatibilita s 3,3 V / 5 V napájaním – vhodné pre rôzne vývojové dosky
- Dostupné vývojové zdroje – príklady pre Raspberry Pi, Arduino a STM32
Technické špecifikácie
| Typ senzora | Polovodičový kapacitný senzor |
| Komunikačné rozhranie | UART / USB |
| Napájacie napätie | 3,3 – 5 V |
| Kapacita odtlačkov | 3000 |
| Rozlíšenie obrazu | 208 × 288 px |
| DPI | 508 DPI |
| Stupne šedej | 256, 8-bit |
| Snímacia plocha | 14,6 × 10,6 mm |
| Rozmery modulu | 34 × 28,5 mm |
| Rozmery senzora | 33,4 × 20,4 mm |
| Rýchlosť snímania obrazu | 20 fps |
| Čas porovnania | cca 0,5 s |
| Nastaviteľná úroveň zabezpečenia | 1 – 5, predvolene 3 |
| Šifrovací kľúč | 64-bit |
| Prevádzkový prúd | < 40 mA |
| Prenosová rýchlosť UART | 9600 – 921600 bps, predvolene 115200 bps |
Použitie
- prístupové systémy
- odomykanie zariadení odtlačkom prsta
- dochádzkové systémy
- elektronické zámky a trezory
- identifikácia používateľov v embedded projektoch
- projekty s Raspberry Pi, Arduino alebo STM32
Viac informácií o zapojení, príkazoch, nástrojoch a ukážkových kódoch nájdete na stránke výrobcu: Waveshare Capacitive Fingerprint Reader (B) Wiki
