Popis

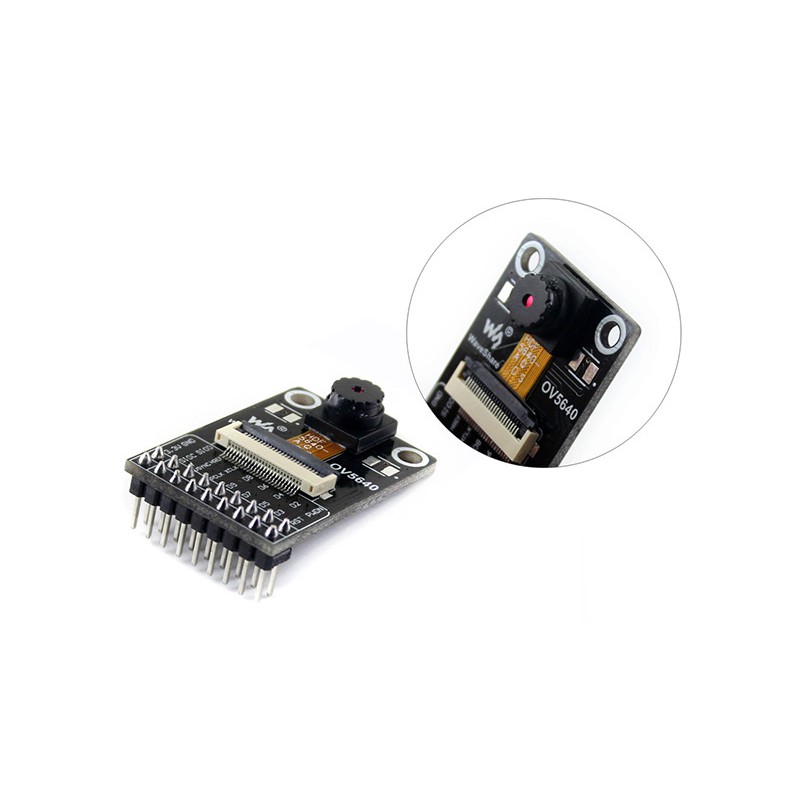

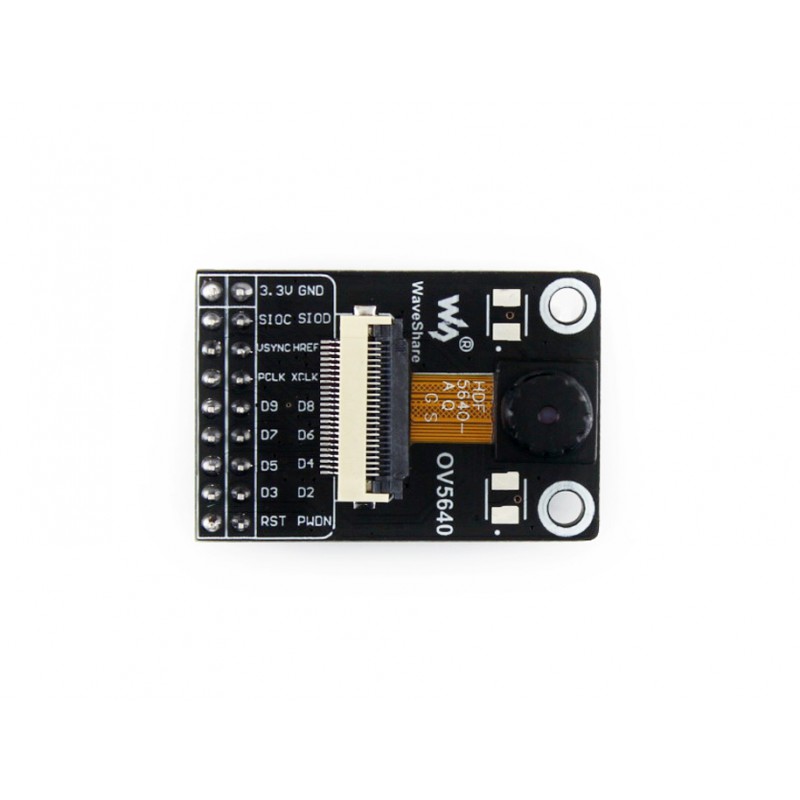

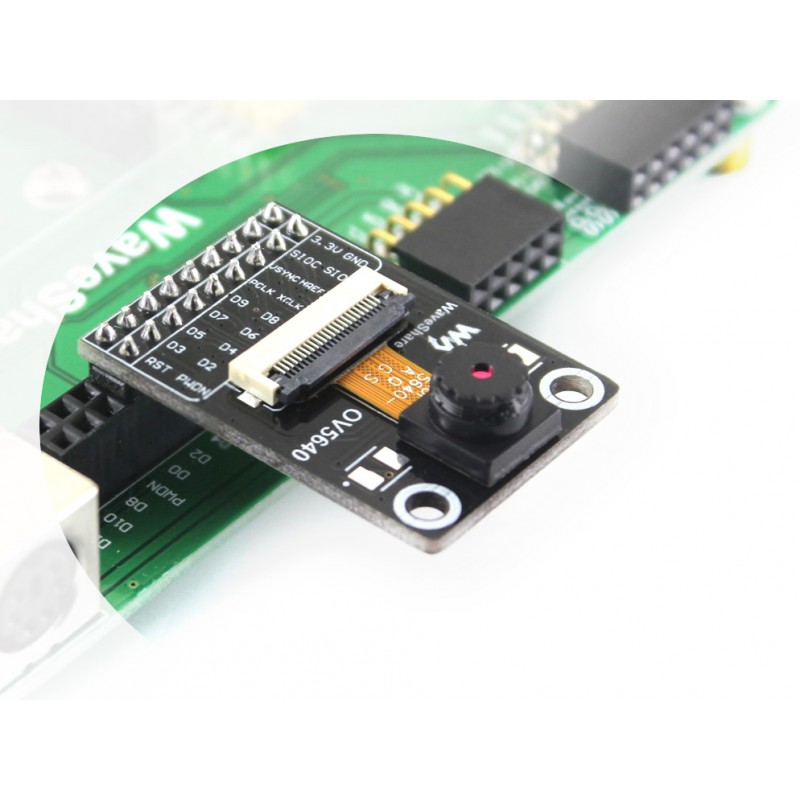

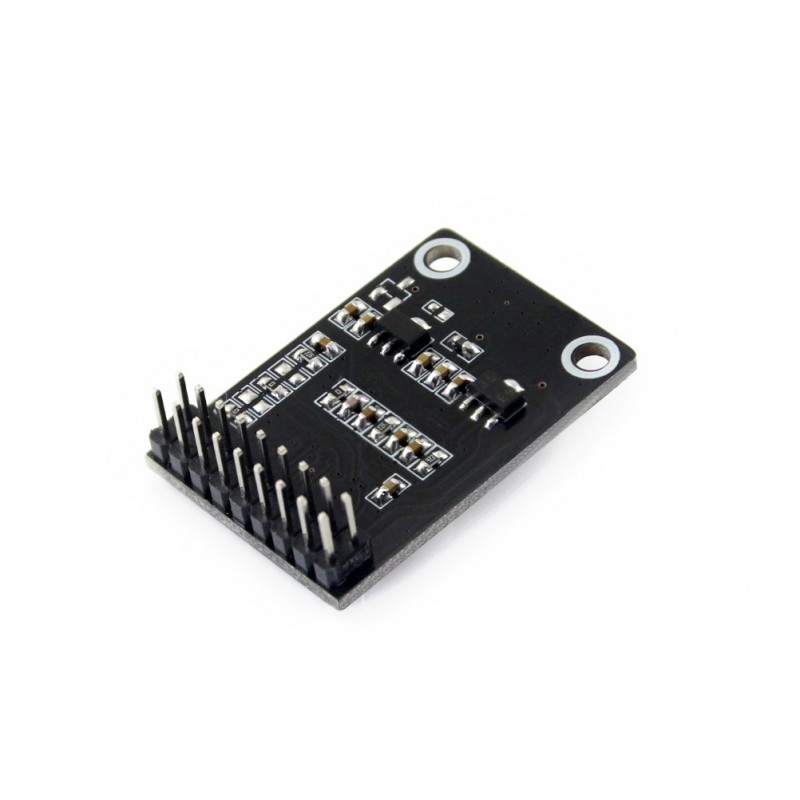

Waveshare OV5640 Camera Board (A) je 5 MP kamerový modul so snímačom OV5640 a maximálnym rozlíšením 2592 × 1944 px. Ide o základnú a cenovo dostupnú verziu série OV5640 Camera Board, vhodnú pre vývojové projekty, robotiku, počítačové videnie a ďalšie embedded aplikácie.
Kamera používa 8-bitové DVP dátové rozhranie a SCCB riadiace rozhranie kompatibilné s I2C. Snímač podporuje automatické funkcie spracovania obrazu aj manuálne nastavenie viacerých obrazových parametrov.
Hlavné vlastnosti
- 5 MP snímač OV5640
- rozlíšenie až 2592 × 1944 px
- 63° diagonálny zorný uhol
- DVP 8-bit dátové rozhranie
- SCCB riadenie kompatibilné s I2C
- automatická expozícia a vyváženie bielej
- nastavenie sýtosti, odtieňa, gamma korekcie a ostrosti
- podpora zmeny rozlíšenia, výrezu a posunu obrazu
Technické špecifikácie
| Snímač | OV5640 |
| Rozlíšenie | 5 MP, 2592 × 1944 px |
| Veľkosť pixelu | 1,4 × 1,4 µm |
| Veľkosť snímača | 1/4″ |
| Clona | F2.8 |
| Ohnisková vzdialenosť | 2,8 mm |
| Zorný uhol | 63° diagonálne |
| Dátové rozhranie | DVP 8-bit |
| Riadiace rozhranie | SCCB, kompatibilné s I2C |
| Napájanie | 3,3 V |
| Rozmery | 35,7 × 23,9 mm |
Podporované obrazové formáty
Kamera podporuje formáty YUV422/420, YCbCr422, RGB565/555/444, CCIR656, RAW RGB a komprimované dáta.
Porovnanie verzií OV5640 Camera Board
| Verzia | Hlavný rozdiel |
| Camera Board (A) | základná cenovo dostupná verzia |
| Camera Board (B) | fisheye objektív, 170° záber |
| Camera Board (C) | automatické zaostrovanie a integrované prisvietenie |
Obsah balenia
- 1× Waveshare OV5640 Camera Board (A)
Dokumentácia
Schému zapojenia, datasheety, ukážkový kód a ďalšie podklady nájdete na Wiki.
