Popis

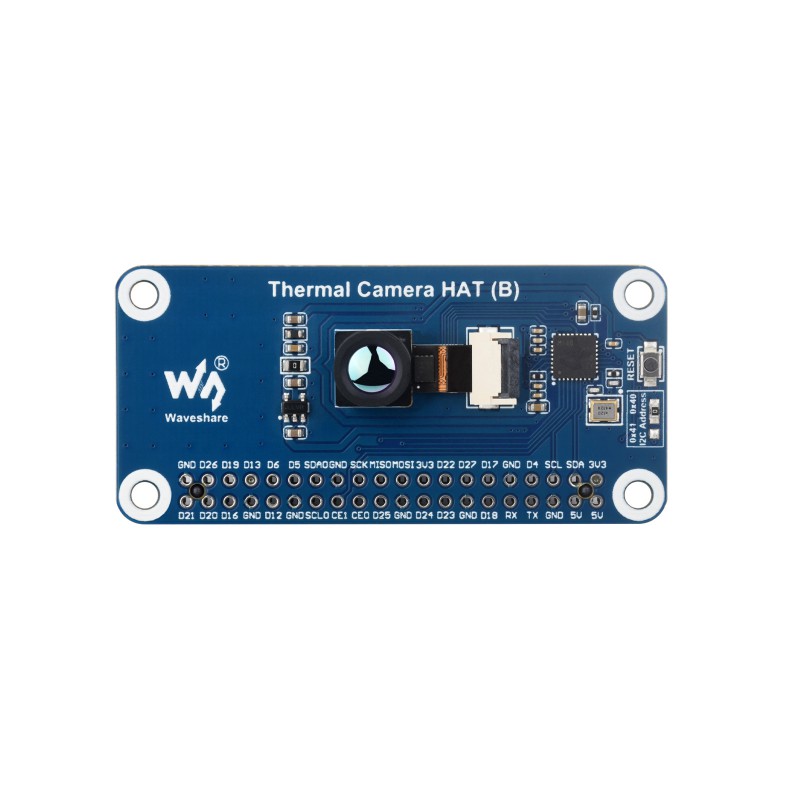

Waveshare Thermal-45 Camera HAT (B) je long-wave IR termokamera vo forme HAT modulu pre Raspberry Pi. Umožňuje bezkontaktné snímanie teplotného rozloženia objektov v zornom poli a generovanie termálneho obrazu. Je vhodná na monitorovanie teploty, detekciu tepelných zmien, smart home projekty, bezpečnostné aplikácie, priemyselné meranie alebo inteligentné riadenie.
Modul využíva hybridnú technológiu microbolometer + thermopile pixel a IR pole s rozlíšením 80 × 62 pixelov. Vďaka tomu dokáže snímať infračervené žiarenie objektov, vypočítať povrchovú teplotu a vytvoriť termálny obraz. Shutterless dizajn umožňuje kontinuálnu prevádzku a plynulý výstup termálneho videa.
Hlavné vlastnosti
- Long-wave IR termokamera – bezkontaktné snímanie teplotného rozloženia objektov
- IR pole 80 × 62 pixelov – vytváranie termálneho obrazu z nameraných dát
- Hybridná technológia microbolometer + thermopile – snímanie infračerveného žiarenia v zornom poli
- Shutterless dizajn – kontinuálna prevádzka a výstup termálneho video streamu
- Obnovovacia frekvencia až 25 FPS – plynulejší výstup termálneho obrazu
- Zorné pole 45° horizontálne – verzia Thermal-45 pre užší záber sledovanej oblasti
- Teplotný rozsah cieľa -40 až 400 °C – vhodné pre rôzne meracie a monitorovacie aplikácie
- 40-pin GPIO header – jednoduché pripojenie k Raspberry Pi
Technické špecifikácie
| Kompatibilita | Raspberry Pi dosky so 40-pin GPIO headerom |
| IR rozlíšenie | 80 × 62 pixelov |
| Technológia snímača | Hybridná technológia microbolometer + thermopile pixel |
| Vlnový rozsah | 8 – 14 μm |
| Zorné pole | 56° diagonálne / 45° horizontálne / 34° vertikálne |
| Obnovovacia frekvencia | až 25 FPS |
| Rozsah cieľovej teploty | -40 až 400 °C |
| Presnosť merania | ±1,5 °C pri okolitej teplote 10 – 70 °C |
| NETD | 125 mK |
| Napájanie | 5 V |
| Prevádzkový prúd | 20 mA pri 5 V |
| GPIO konektor | Štandardný Raspberry Pi 40-pin GPIO header |
Použitie
- bezkontaktné monitorovanie teploty
- termálne zobrazovanie a analýza teplotných rozdielov
- IR teplomery a termovízne zariadenia
- smart home a inteligentné budovy
- inteligentné osvetlenie a automatizácia
- priemyselné sledovanie teploty
- bezpečnostné a detekčné aplikácie
- detekcia pohybu alebo prítomnosti podľa tepelného obrazu
Viac informácií o zapojení, dokumentácii a používaní nájdete na stránke výrobcu: Waveshare Thermal Camera HAT (B) Wiki
