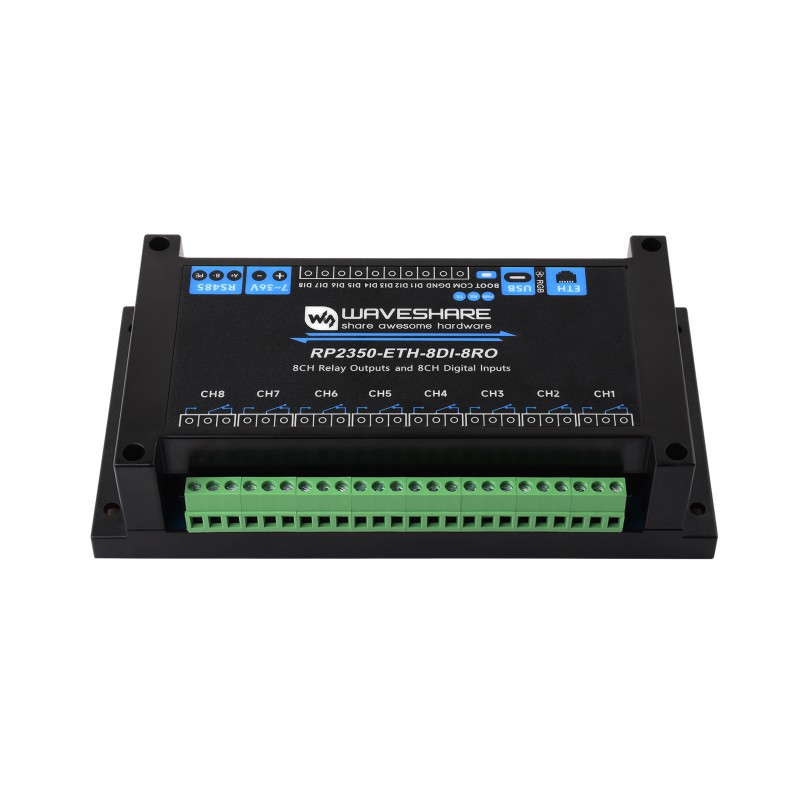

Popis
Waveshare RP2350-ETH-8DI-8RO je priemyselný riadiaci modul založený na mikrokontroléri RP2350B. Kombinuje 8 reléových výstupov, 8 digitálnych vstupov, Ethernet 10/100 Mbps a izolované rozhranie RS485 v jednom zariadení.
Modul je vhodný na automatizáciu, vzdialené ovládanie zariadení, zber stavových signálov, riadenie relé a komunikáciu s priemyselnými RS485 zariadeniami. Integrované ochranné a izolačné obvody zvyšujú odolnosť pri použití v priemyselnom prostredí.
Táto verzia používa štandardný Ethernet port bez podpory PoE. Napájanie je možné priviesť cez skrutkovú svorku v rozsahu 7 – 36 V DC alebo cez USB-C.
Hlavné vlastnosti
- 8 reléových výstupov a 8 izolovaných digitálnych vstupov,
- Ethernet a izolované RS485 pre sieťové a priemyselné aplikácie,
- ochranné obvody a galvanické oddelenie citlivých častí systému,
- RTC, microSD slot, bzučiak a RGB LED priamo na doske,

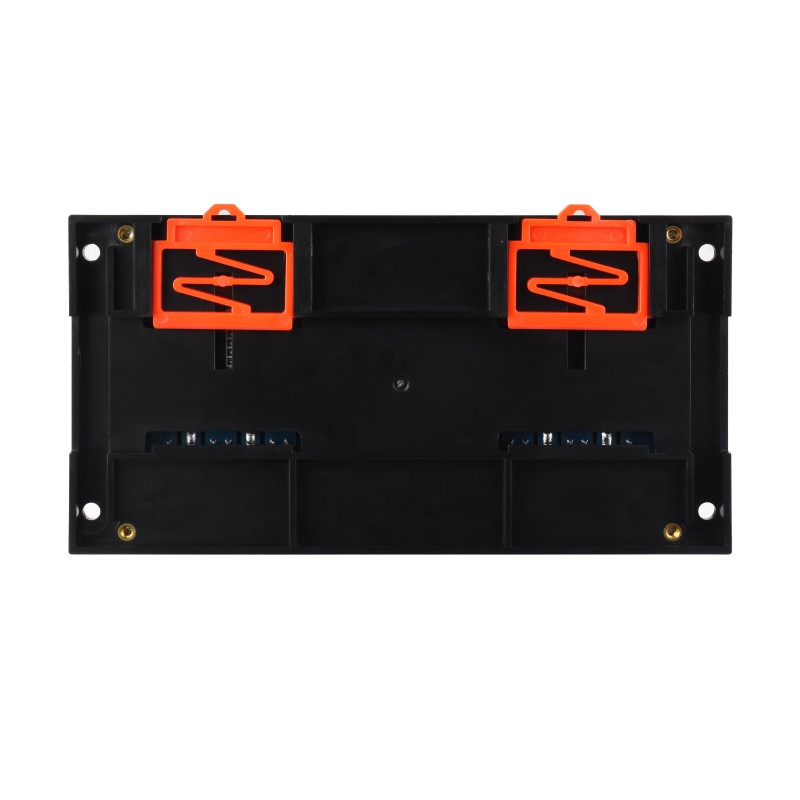

- ABS kryt vhodný na montáž na 35 mm DIN lištu,
- podpora C/C++, MicroPython a Arduino.
Technické parametre
| Mikrokontrolér | Raspberry Pi RP2350B |
| Architektúra | 2× Arm Cortex-M33 alebo 2× Hazard3 RISC-V |
| Pracovná frekvencia | až 150 MHz |
| SRAM | 520 KB |
| Flash pamäť | 16 MB |
| Reléové výstupy | 8 kanálov |
| Kontakty relé | NO + NC |
| Max. zaťaženie relé | 10 A / 250 V AC alebo 10 A / 30 V DC |
| Digitálne vstupy | 8 kanálov |
| Rozsah digitálnych vstupov | 5 – 36 V |
| Typ vstupov | pasívny vstup / aktívny NPN alebo PNP |
| Izolácia vstupov | obojsmerná optočlenová izolácia |
| Ethernet | 10/100 Mbps, W5500 |
| PoE | nie |
| RS485 | izolované rozhranie s automatickým riadením smeru |
| Zakončenie RS485 | voliteľný 120 Ω rezistor aktivovaný jumperom |
| Napájanie | 7 – 36 V DC cez skrutkovú svorku |
| USB | USB Type-C, USB 1.1 host/device |
| RTC | PCF85063ATL |
| Pamäťová karta | TF / microSD |
| Rozšírenie | 15× multifunkčný GPIO, 2× SPI, 2× I²C, 2× UART, 8× 12-bit ADC, 12× PWM |
| Ďalšie prvky | bzučiak, WS2812 RGB LED, stavové LED, BOOT a RESET |
| Kryt | ABS, montáž na 35 mm DIN lištu |
| Rozmery | cca 175 × 90 × 40 mm |

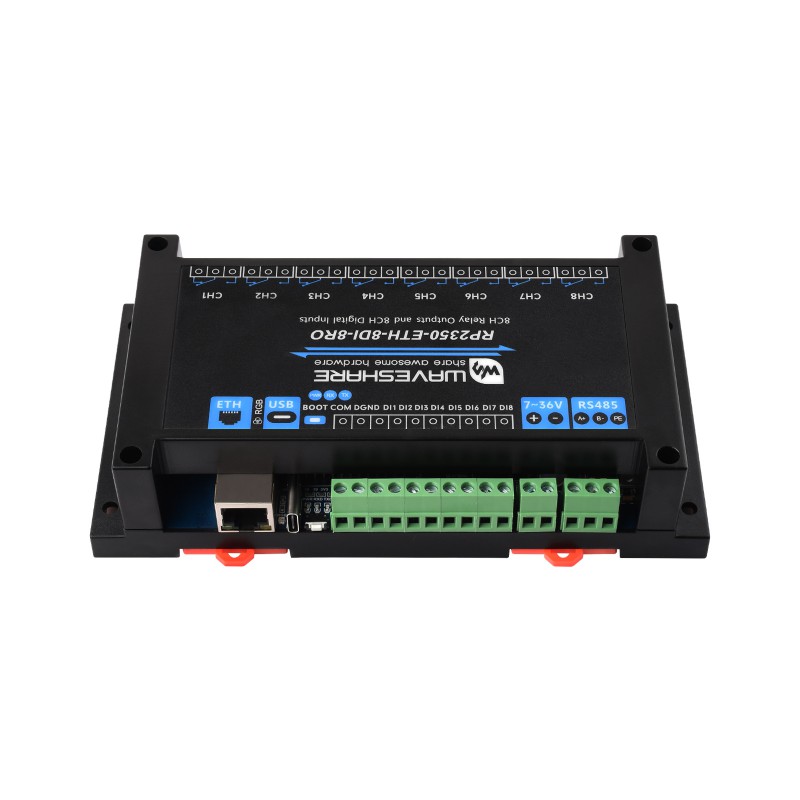

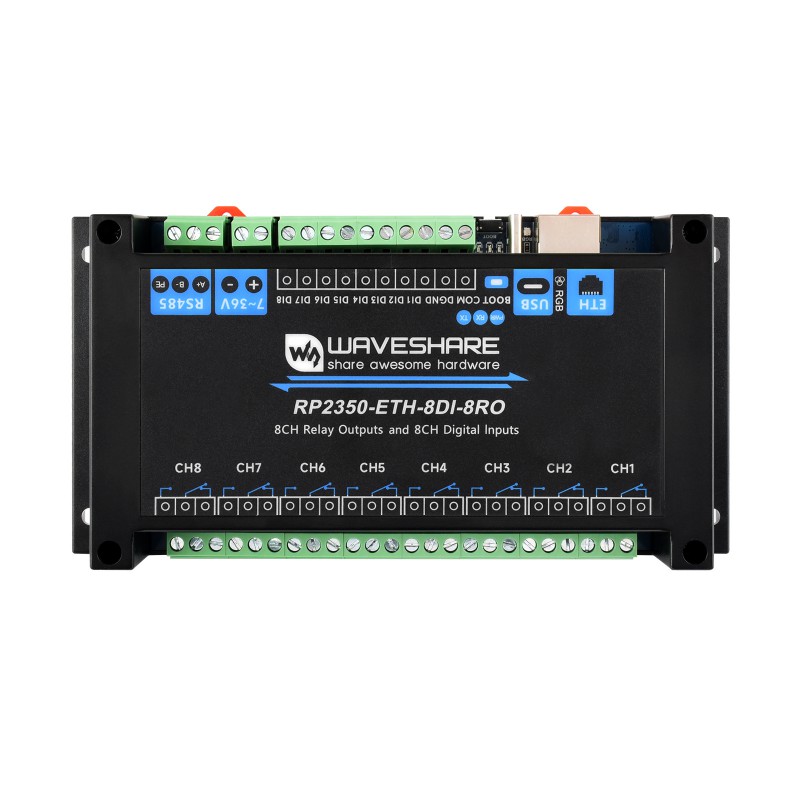

Vstupy, relé a komunikácia
Modul ponúka 8 digitálnych vstupov 5 – 36 V s optočlenovou izoláciou a 8 reléových výstupov s NO/NC kontaktmi. Relé umožňujú spínanie záťaže do 10 A pri 250 V AC alebo 10 A pri 30 V DC.
Na komunikáciu je k dispozícii Ethernet 10/100 Mbps a izolované RS485 rozhranie s voliteľným 120 Ω zakončením. Digitálne vstupy je možné využiť s pasívnymi kontaktmi aj aktívnymi NPN/PNP signálmi.

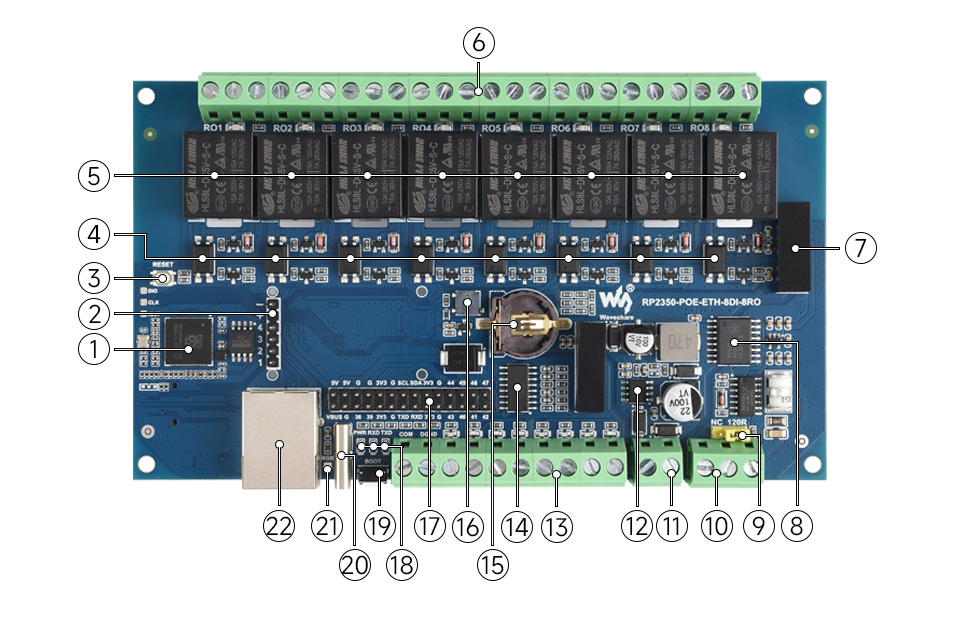

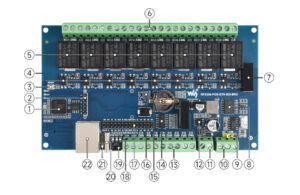

Rozloženie prvkov na doske

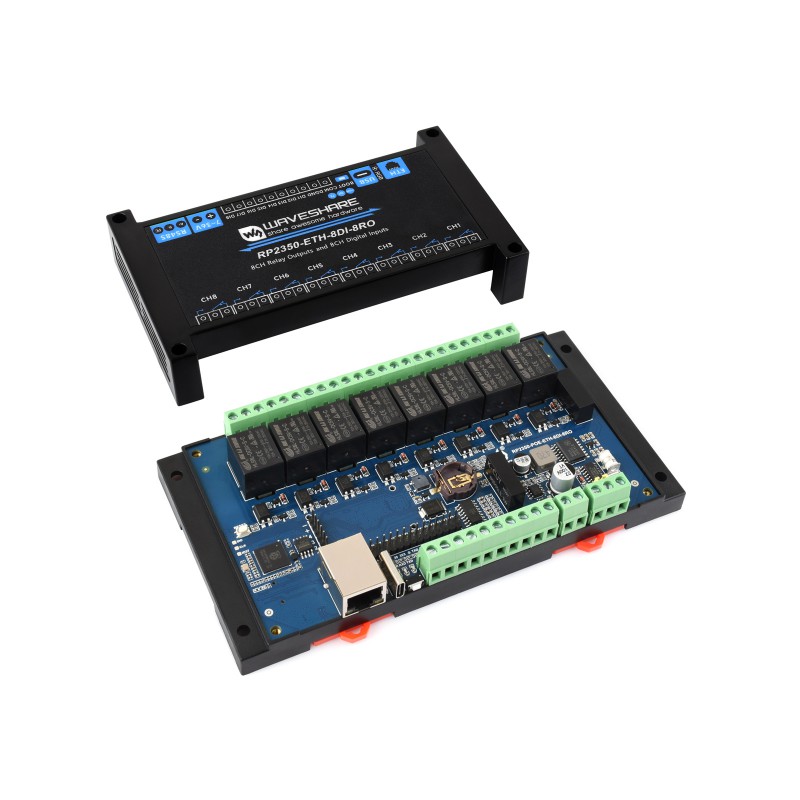

Nasledujúci obrázok znázorňuje hlavné komponenty a rozhrania modulu.
| 1 | RP2350B – hlavný mikrokontrolér | 12 | napájací obvod |
| 2 | pozícia / rozhranie PoE – využíva sa pri PoE variante modulu | 13 | svorky digitálnych vstupov |
| 3 | RESET tlačidlo | 14 | obojsmerná optočlenová izolácia vstupov |
| 4 | optočlenová izolácia reléovej časti | 15 | držiak RTC batérie typu 1220 |
| 5 | 8 reléových výstupov | 16 | bzučiak |
| 6 | skrutkové svorky reléových kontaktov | 17 | rozširujúci pin header |
| 7 | izolácia napájania | 18 | stavové LED PWR / RXD / TXD |
| 8 | digitálna izolácia | 19 | BOOT tlačidlo |
| 9 | jumper 120 Ω zakončenia RS485 | 20 | USB Type-C |
| 10 | RS485 rozhranie | 21 | WS2812 RGB LED |
| 11 | napájacia svorka 7 – 36 V DC | 22 | Ethernet RJ45 |

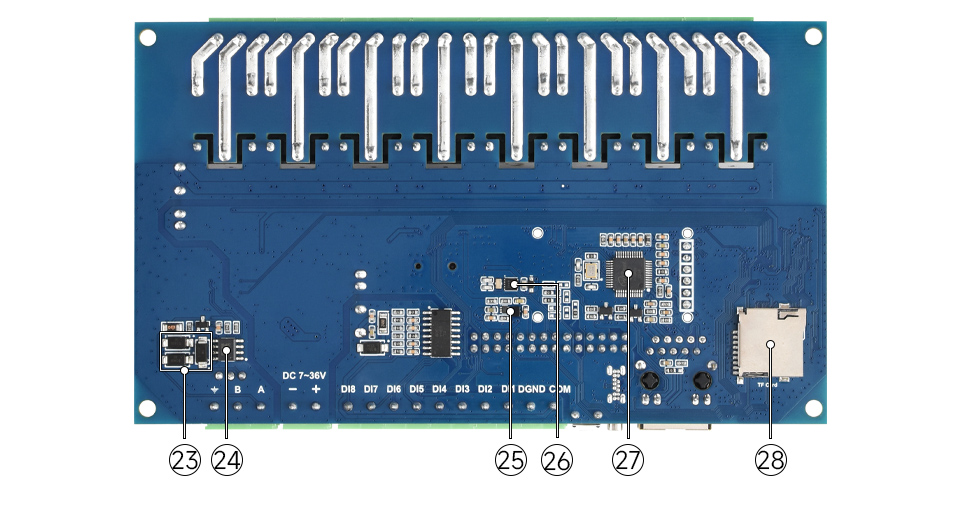

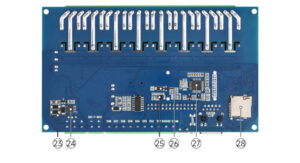

Komponenty na zadnej strane
| 23 | TVS ochrana proti prepäťovým a prechodovým špičkám |
| 24 | RS485 transceiver |
| 25 | MP1605GTF-Z – DC/DC napájací obvod |
| 26 | PCF85063ATL – RTC obvod pre časované úlohy |
| 27 | W5500 – Ethernet 10/100 Mbps cez SPI |
| 28 | TF / microSD slot |
Rozširujúce GPIO a pinout

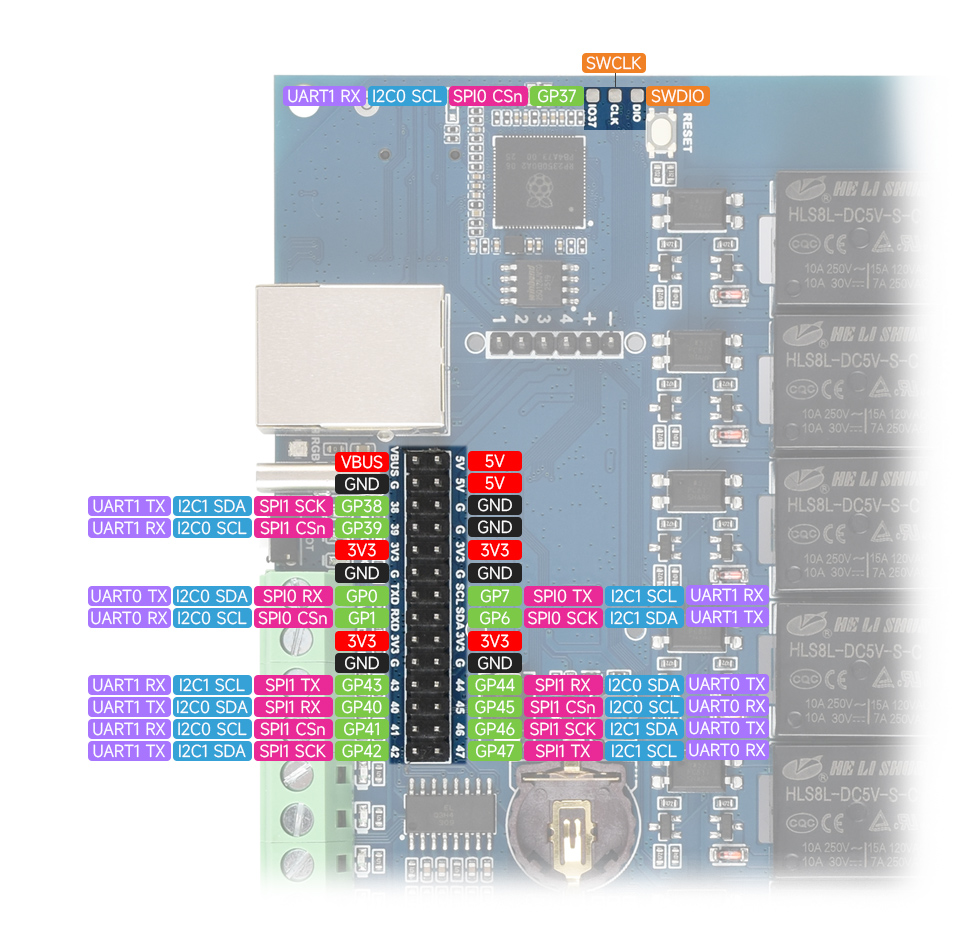

Okrem vstavaných vstupov a relé sú na doske vyvedené aj multifunkčné GPIO mikrokontroléra RP2350B. Podľa konfigurácie je možné využívať rozhrania UART, I²C, SPI, ADC a PWM a pripájať ďalšie senzory alebo periférie.
RTC a microSD
Integrovaný RTC obvod PCF85063ATL umožňuje pracovať s reálnym časom a vytvárať časované alebo plánované úlohy. Na doske sa nachádza držiak pre RTC batériu typu 1220.
TF / microSD slot možno použiť na externé ukladanie údajov, záznamov alebo ďalších súborov podľa vytvorenej aplikácie.
Verzia s PoE
Ak chcete modul napájať priamo cez ethernetový kábel, pozrite si aj Waveshare RP2350-POE-ETH-8DI-8RO s podporou PoE.
PoE verzia ponúka rovnakú základnú koncepciu s 8 digitálnymi vstupmi, 8 relé, Ethernetom a RS485, navyše však podporuje napájanie cez Ethernet podľa IEEE 802.3af. Tento produkt SKU 32452 je verzia so štandardným Ethernet portom bez PoE.
Možnosti využitia
- priemyselná a domáca automatizácia,
- vzdialené ovládanie zariadení cez Ethernet,
- čítanie snímačov, tlačidiel a koncových spínačov,
- ovládanie svetiel, ventilov, čerpadiel a ďalších záťaží,
- komunikácia s RS485 / Modbus zariadeniami,
- zber a zaznamenávanie údajov,
- časované riadiace úlohy,
- vlastné priemyselné riadiace a monitorovacie systémy.
Obsah balenia
- 1× Waveshare RP2350-ETH-8DI-8RO,
- 1× skrutkovač.
Dokumentácia
Zapojenie, komunikačné príklady, ukážkové programy a ďalšie vývojové zdroje nájdete na Wiki – RP2350-ETH-8DI-8RO.
