Popis

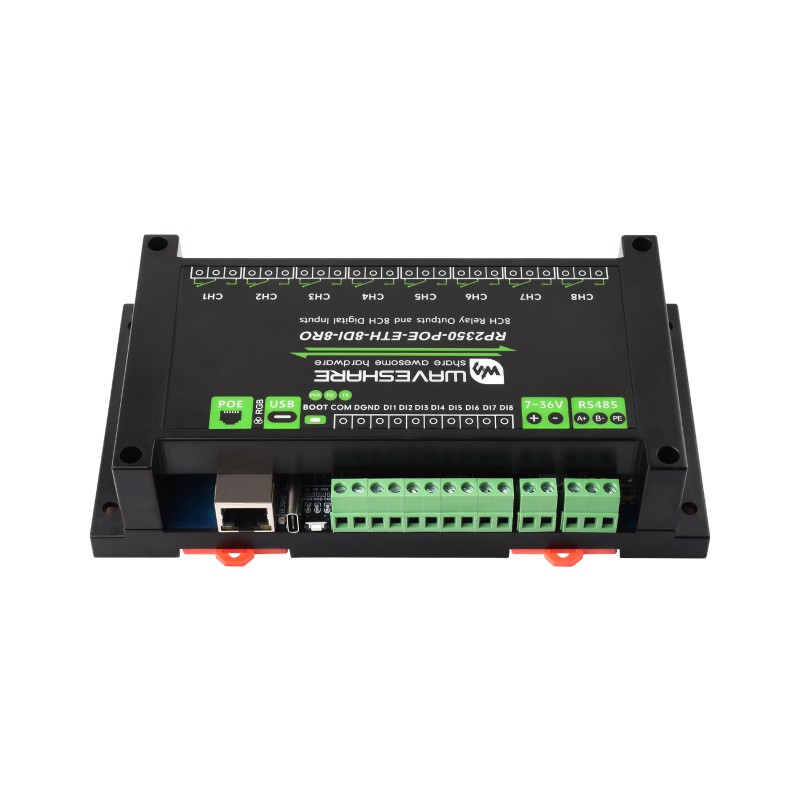

Waveshare RP2350-POE-ETH-8DI-8RO je priemyselný 8-kanálový relé modul založený na mikrokontroléri Raspberry Pi RP2350B. Modul kombinuje 8 relé výstupov, 8 digitálnych vstupov, izolované rozhranie RS485 a PoE Ethernet port.
Vďaka kombinácii relé, digitálnych vstupov, RS485 a Ethernet komunikácie je vhodný na automatizáciu, vzdialené ovládanie, monitorovanie stavov, spínanie zariadení a jednoduché riadiace aplikácie. PoE verzia umožňuje prenášať sieťové pripojenie aj napájanie jedným ethernetovým káblom.
Mikrokontrolér RP2350B používa dvojjadrovú a dvojarchitektúrnu konštrukciu. Vývojár si môže zvoliť použitie dvojice jadier Arm Cortex-M33 alebo dvojice jadier Hazard3 RISC-V, s pracovnou frekvenciou až 150 MHz.
Hlavné vlastnosti
- priemyselný 8-kanálový relé modul s mikrokontrolérom RP2350B
- 8 relé výstupov s kontaktmi NO/NC
- 8 digitálnych vstupov s podporou pasívneho aj aktívneho vstupu
- izolované RS485 rozhranie
- PoE Ethernet port s podporou IEEE 802.3af
- Ethernet 10/100 Mbps cez čip W5500
- napájanie cez PoE alebo cez skrutkovú svorku 7 – 36 V DC
- USB-C port na napájanie, komunikáciu a nahrávanie firmvéru
- RTC čip na plánované úlohy
- slot na TF / microSD kartu na externé ukladanie dát
- bzučiak, RGB LED a stavové LED indikátory
- ochranné obvody vrátane optočlenovej izolácie, digitálnej izolácie, TVS ochrany, ESD ochrany a izolácie napájania

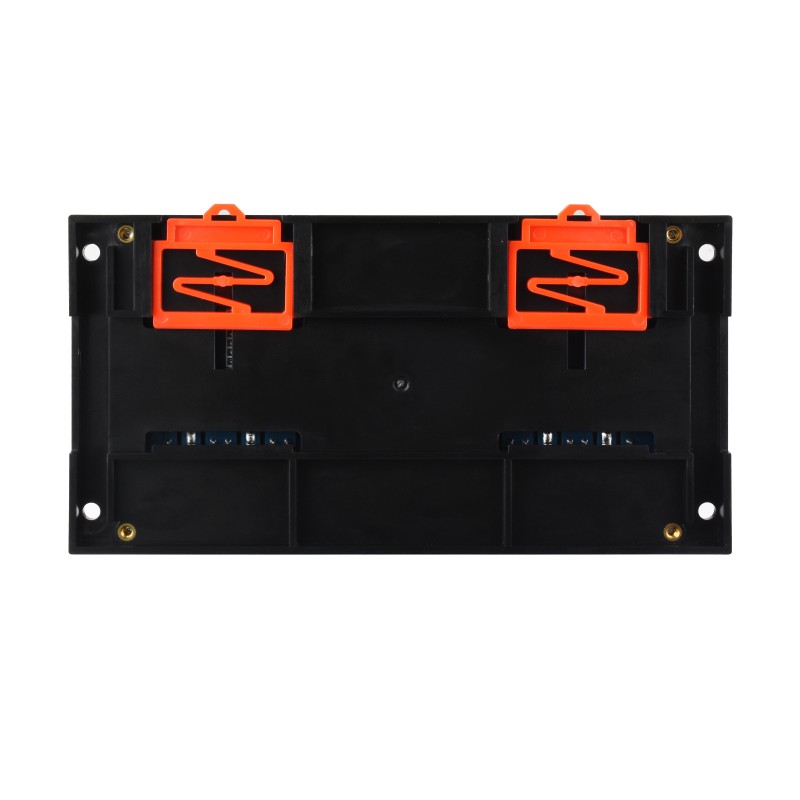

- ABS kryt s podporou montáže na DIN lištu
- podpora C/C++, MicroPython a Arduino IDE
Technické špecifikácie
| Mikrokontrolér | Raspberry Pi RP2350B |
| Architektúra | Dual-core / dual-architecture, Arm Cortex-M33 alebo Hazard3 RISC-V |
| Pracovná frekvencia | až 150 MHz |
| SRAM | 520 KB |
| Flash pamäť | 16 MB onboard Flash |
| USB konektor | USB Type-C |
| USB funkcie | Napájanie, USB komunikácia, nahrávanie firmvéru |
| Ethernet | PoE Ethernet port, W5500, 10/100 Mbps |
| PoE | Podpora IEEE 802.3af |
| RS485 | Izolované RS485 rozhranie, skrutková svorka |
| Riadenie smeru RS485 | Hardvérové automatické riadenie |
| RS485 ochrana | TVS dióda, prepäťová ochrana a ESD ochrana |
| RS485 zakončenie | Rezervovaný 120 Ω rezistor, predvolene nepripojený, aktivácia cez jumper |
| Digitálne vstupy | 8 kanálov |
| Vstupné napätie DI | 5 – 36 V |
| Typ digitálneho vstupu | Pasívny vstup / aktívny vstup NPN alebo PNP |
| Izolácia digitálnych vstupov | Obojsmerná optočlenová izolácia |
| Relé výstupy | 8 kanálov |
| Kontakt relé | 1× NO + 1× NC |
| Zaťaženie kontaktov relé | ≤10 A / 250 V AC alebo ≤10 A / 30 V DC |
| Izolácia relé | Optočlenová izolácia |
| Napájanie cez svorku | 7 – 36 V DC |
| Rozšírenia | 15 × multifunkčný GPIO pin, 2 × SPI, 2 × I2C, 2 × UART, 8 × 12-bit ADC, 12 × PWM |
| PIO | 12 × PIO state machines |
| LED indikátory | PWR, TXD, RXD, RGB LED |
| Ďalšie prvky | RTC čip, TF / microSD slot, bzučiak, BOOT a RESET tlačidlá |
| Kryt | ABS kryt s montážou na DIN lištu |
| Rozmery | 175 × 90 × 40 mm |
| Podporované prostredia | C/C++, MicroPython, Arduino IDE |
Prehľad rozhraní a funkcií
Modul obsahuje 8 relé výstupov na spínanie externých zariadení a 8 digitálnych vstupov na čítanie signálov zo snímačov, tlačidiel alebo iných zariadení. Digitálne vstupy podporujú pasívne aj aktívne zapojenie typu NPN alebo PNP.
Na komunikáciu je k dispozícii PoE Ethernet port a izolované RS485 rozhranie. RS485 časť má hardvérové automatické riadenie smeru komunikácie a ochranné prvky proti prepätiu, špičkám a elektrostatickému výboju.
PoE Ethernet port umožňuje pri použití vhodného PoE switcha alebo injektora prenášať napájanie aj sieťové pripojenie jedným káblom. Modul je možné napájať aj cez skrutkovú svorku v rozsahu 7 – 36 V DC.
Možné použitie
- automatizácia a vzdialené ovládanie zariadení
- riadenie relé výstupov cez Ethernet alebo RS485
- napájanie a komunikácia cez jeden Ethernet kábel pomocou PoE
- čítanie digitálnych vstupov zo snímačov, tlačidiel alebo koncových spínačov
- jednoduché riadiace a monitorovacie systémy
- ovládanie ventilov, čerpadiel, svetiel, motorov alebo iných záťaží podľa parametrov relé
- zber dát a odosielanie údajov cez sieť
- projekty s C/C++, MicroPython alebo Arduino IDE
Poznámka k PoE
Tento produkt je verzia RP2350-POE-ETH-8DI-8RO s podporou PoE. Na využitie PoE napájania je potrebný kompatibilný PoE switch alebo PoE injektor.
Dokumentácia
Dokumentáciu, zapojenia a vývojové zdroje nájdete na stránke výrobcu: Waveshare RP2350-POE-ETH-8DI-8RO Wiki
