Popis

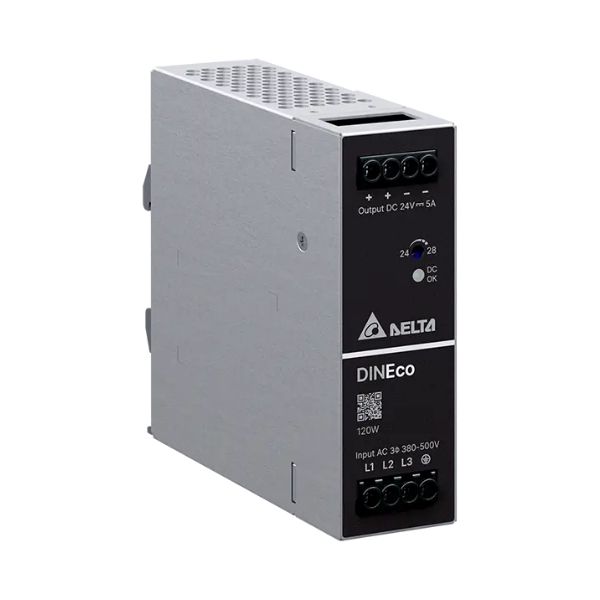

Delta DRL-24V120W3EN zo série DIN Eco je priemyselný spínaný napájací zdroj určený na montáž na DIN lištu. Poskytuje stabilné výstupné napätie 24 V DC, maximálny prúd 5 A a výkon 120 W.
Zdroj je určený predovšetkým pre 3-fázové elektrické siete s rozsahom vstupného napätia 3 × 340 – 575 V AC. Podporuje aj 2-fázové napájanie v rozsahu 2 × 340 – 575 V AC, pri ktorom je však maximálne zaťaženie obmedzené na 80 % menovitého výkonu. Nie je určený na priame napájanie z bežnej jednofázovej siete 230 V AC.
Hlavné vlastnosti
- výstup 24 V DC / 5 A,
- maximálny výkon 120 W,
- 3-fázový vstup 340 – 575 V AC,
- možnosť 2-fázového napájania se zníženým dostupným výkonom,
- nastaviteľné výstupné napätie 24 – 28 V DC,
- montáž na DIN lištu TS35,
- zelená LED signalizácia DC OK,
- pasívne chladenie bez ventilátora,
- krátkodobý Power Boost až 150 % po dobu 500 ms,
- ochrany proti skratu, nadprúdu, prepätiu a prehriatiu,
- ochranná trieda I s pripojením PE.
Technické špecifikácie
| Model | DRL-24V120W3EN |
| Séria | Delta DIN Eco |
| Výstupné napätie | 24 V DC |
| Rozsah nastavenia výstupu | 24 – 28 V DC |
| Maximálny výstupný prúd | 5 A |
| Maximálny výkon | 120 W |
| Menovité vstupné napätie | 3 × 380 – 500 V AC |
| 3-fázový vstup | 3 × 340 – 575 V AC |
| 2-fázový vstup | 2 × 340 – 575 V AC, max. 80 % zaťaženie |
| Vstupná frekvencia | 47 – 63 Hz |
| Účinnosť | typ. 86 % pri plnom zaťažení |
| Signalizácia | zelená LED DC OK |
| Chladenie | pasívne, prirodzeným prúdením vzduchu |
| Montáž | DIN lišta TS35 podľa EN 60715 |
| Krytie | IP20 |
| Trieda ochrany | I – vyžaduje pripojenie ochranného vodiča PE |
| Pracovná teplota | -40 až +70 °C |
| Plný výkon | do +50 °C, nad túto teplotu je potrebný derating |
| Teplota skladovania | -40 až +85 °C |
| Prevádzková vlhkosť | 5 – 95 % RH, bez kondenzácie |
| Maximálna nadmorská výška | 5000 m |
| Rozmery (V × Š × H) | 123,6 × 40 × 116,8 mm |
| Hmotnosť | cca 0,60 kg |
| Ochrany | proti skratu, preťaženiu / nadprúdu, prepätiu a prehriatiu |
| Prepäťová odolnosť | 4 kV spoločný režim / 2 kV diferenciálny režim |
3-fázové a 2-fázové napájanie
DRL-24V120W3EN je navrhnutý predovšetkým pre priemyselné 3-fázové siete 340 – 575 V AC, pri ktorých môže poskytovať plný výkon 120 W. Zdroj umožňuje aj napájanie z dvoch fáz s napätím 340 – 575 V AC, v tomto režime je však dostupných maximálne 80 % menovitého výkonu.
Zdroj nie je určený na pripojenie medzi fázu a nulový vodič bežnej siete 230 V AC.
Nastaviteľné výstupné napätie
Výstupné napätie je možné pomocou integrovaného potenciometra nastaviť v rozsahu 24 až 28 V DC. Zelená LED DC OK signalizuje prítomnosť výstupného napätia.
Power Boost a ochrany
Zdroj zvládne krátkodobé zvýšenie zaťaženia až na 150 % menovitého prúdu po dobu 500 ms, čo môže byť výhodné napríklad pri zariadeniach s vyšším rozbehovým prúdom. Pri preťažení alebo nadprúde sa zdroj po odstránení príčiny automaticky vráti do normálnej prevádzky.
Pri skrate pracuje ochrana v režime Hiccup s automatickým obnovením prevádzky. Zdroj obsahuje aj ochranu proti prepätiu a prehriatiu.
Montáž a chladenie
Zdroj je určený na montáž na štandardnú 35 mm DIN lištu TS35. Chladenie je pasívne, preto je potrebné pri inštalácii zabezpečiť dostatočné prúdenie vzduchu a dodržať montážne odstupy odporúčané výrobcom.
Použitie
- priemyselná automatizácia,
- výrobné stroje a zariadenia,
- PLC a riadiace systémy,
- 24 V DC senzory, relé a akčné členy,
- rozvádzače napájané z trojfázovej siete,
- priemyselné monitorovacie a komunikačné systémy.
Ďalšie Delta zdroje na DIN lištu
Ak potrebujete zdroj napájaný z bežnej jednofázovej siete 230 V AC, pozrite si aj Delta LYTE II DRL-12V240W1EN 12 V / 20 A / 240 W alebo Delta Chrome II zdroje na DIN lištu.
Upozornenie: Ide o zdroj pre vysoké vstupné napätie a jeho inštaláciu by mala vykonávať kvalifikovaná osoba. Zdroj patrí do ochrannej triedy I a vyžaduje správne pripojenie ochranného vodiča PE.
Dokumentácia
Podrobné technické údaje k zdroju Delta DIN Eco DRL-24V120W3EN nájdete v dokumentoch nižšie:
