Popis

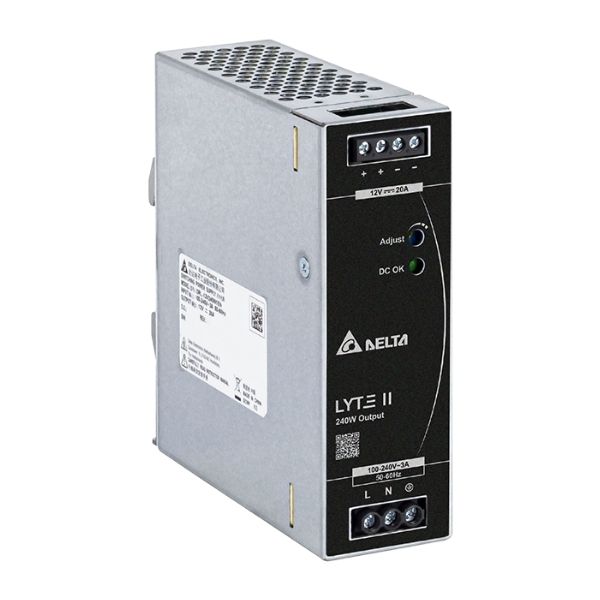

Delta LYTE II DRL-12V240W1EN je priemyselný spínaný napájací zdroj určený na montáž na DIN lištu. Poskytuje stabilné výstupné napätie 12 V DC, maximálny prúd 20 A a výkon až 240 W.
Zdroj je vhodný najmä pre priemyselnú automatizáciu, riadiace systémy, stroje a ďalšie aplikácie vyžadujúce spoľahlivé 12 V DC napájanie. Univerzálny vstup 90 – 264 V AC umožňuje pripojenie aj k bežnej elektrickej sieti 230 V a výstupné napätie je možné jemne nastaviť v rozsahu 10,8 – 13,2 V DC.
Hlavné vlastnosti
- výstup 12 V DC / 20 A,
- maximálny výkon 240 W,
- montáž na štandardnú DIN lištu TS35,
- nastaviteľné výstupné napätie,
- zelená LED signalizácia DC OK,
- pasívne chladenie bez ventilátora,
- aktívne obmedzenie prúdu vhodné aj pre indukčné a kapacitné záťaže,
- ochrany proti preťaženiu, nadprúdu, skratu, prepätiu a prehriatiu,
- ochranná trieda I s pripojením PE.
Technické špecifikácie
| Model | DRL-12V240W1EN |
| Séria | Delta LYTE II |
| Výstupné napätie | 12 V DC |
| Rozsah nastavenia výstupu | 10,8 – 13,2 V DC |
| Maximálny výstupný prúd | 20 A |
| Maximálny výkon | 240 W |
| Menovité vstupné napätie | 100 – 240 V AC |
| Rozsah vstupného napätia | 90 – 264 V AC |
| Vstupná frekvencia | 47 – 63 Hz |
| Účinnosť pri plnom zaťažení | typ. 86,5 % pri 230 V AC |
| Účinník | > 0,95 pri plnom zaťažení |
| Spotreba bez záťaže | max. 0,15 W |
| Signalizácia | zelená LED DC OK |
| Chladenie | pasívne, prirodzeným prúdením vzduchu |
| Montáž | DIN lišta TS35 podľa EN 60715 |
| Trieda ochrany | I – vyžaduje pripojenie ochranného vodiča PE |
| Pracovná teplota | -40 až +70 °C |
| Plný výkon | do +50 °C pri 230 V AC, nad túto teplotu je potrebný derating |
| Teplota skladovania | -40 až +85 °C |
| Prevádzková vlhkosť | 20 – 95 % RH, bez kondenzácie |
| Maximálna nadmorská výška | 5000 m |
| Rozmery (V × Š × H) | 123,6 × 40 × 116,8 mm |
| Hmotnosť | cca 0,62 kg |
| Ochrany | proti preťaženiu / nadprúdu, skratu, prepätiu a prehriatiu |
Nastaviteľné výstupné napätie
Výstupné napätie je možné pomocou integrovaného potenciometra nastaviť v rozsahu 10,8 až 13,2 V DC. To umožňuje jemné prispôsobenie napájacieho napätia požiadavkám konkrétnej aplikácie.
Ochrany a prúdové obmedzenie
Zdroj je vybavený ochranami proti preťaženiu, nadprúdu, skratu, prepätiu a prehriatiu. Pri preťažení využíva režim obmedzenia konštantného prúdu, čo je vhodné aj pre indukčné a kapacitné záťaže. Po odstránení skratu sa zdroj automaticky vráti do normálnej prevádzky.
Montáž a chladenie
Zdroj je určený na montáž na štandardnú 35 mm DIN lištu TS35. Využíva pasívne chladenie, preto je pri montáži potrebné zabezpečiť dostatočné prúdenie vzduchu. Výrobca odporúča ponechať voľný priestor nad, pod a po stranách zdroja.
Použitie
- priemyselná a výrobná automatizácia,
- riadiace a PLC systémy,
- stroje a výrobné zariadenia,
- napájanie 12 V senzorov, relé a akčných členov,
- zabezpečovacie a monitorovacie systémy,
- ďalšie zariadenia s napájaním 12 V DC a odberom do 20 A.
Ďalšie Delta zdroje na DIN lištu
Pre aplikácie s nižším výkonom si môžete pozrieť aj Delta Chrome II zdroje na DIN lištu 12 V / 24 V.
Upozornenie: Zdroj patrí do ochrannej triedy I a pri inštalácii je potrebné pripojiť ochranný vodič PE. Pri prevádzke nad +50 °C pri 230 V AC je potrebné znížiť maximálne zaťaženie podľa derating charakteristiky výrobcu.
Dokumentácia
Podrobné technické údaje a dokumenty k zdroju Delta LYTE II DRL-12V240W1EN nájdete nižšie:
