Popis

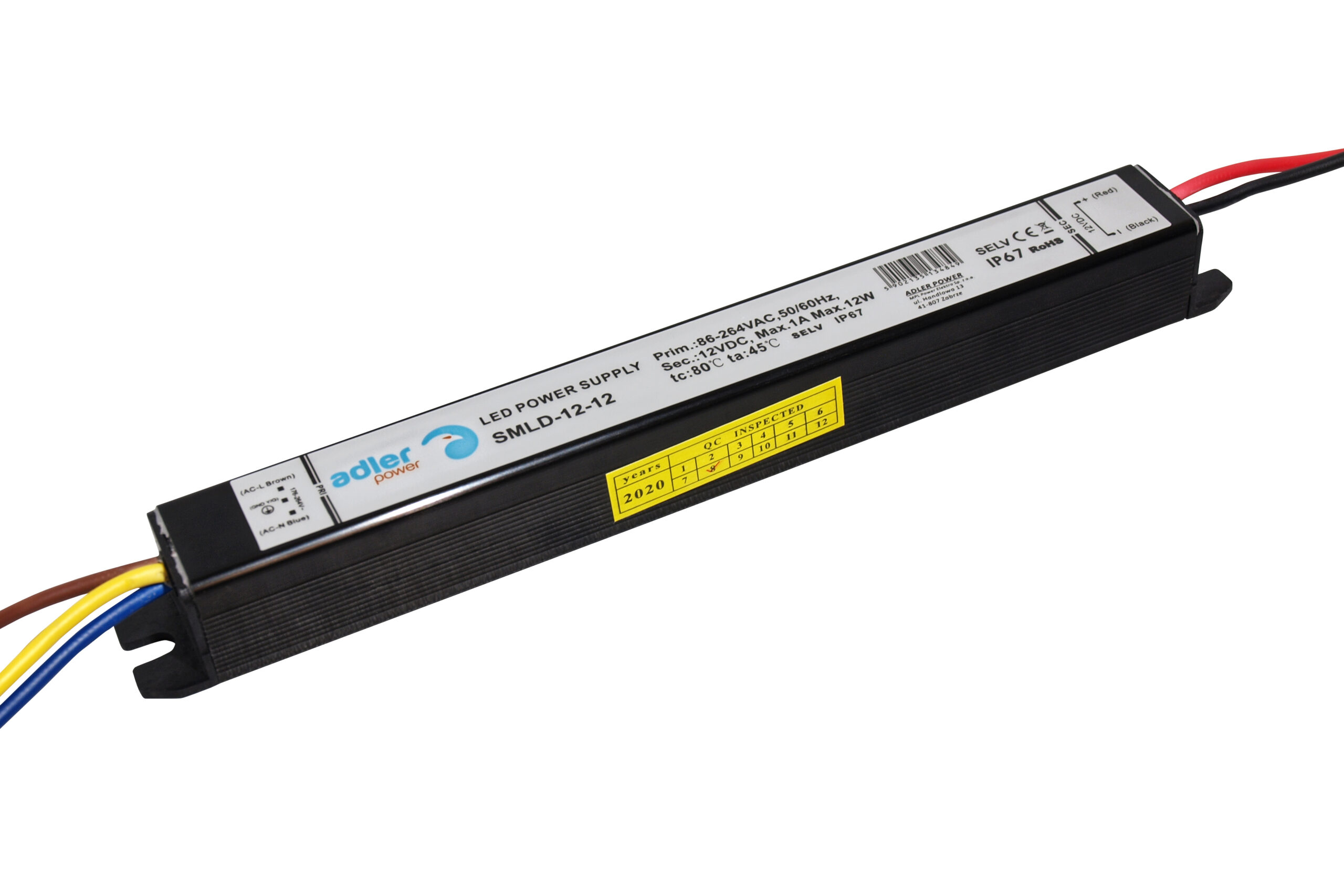

ADLER SMLD je ultra-úzky spínaný zdroj konštantného napätia (CV) 12V DC v kovovej skrini s krytím IP67, šírkou len 20 mm a európskym rozsahom vstupného napätia AC. Pasívne chladenie a odolnosť voči vode a prachu ho predurčujú na vonkajšie aj vnútorné LED osvetľovacie inštalácie. Vhodný na použitie v interiéri aj exteriéri – vyhnúť sa treba dlhodobému ponoreniu do vody (nad 30 minút) a priamemu slnečnému žiareniu.
Poznámka: variant SMLD-12 (12W) má II. triedu ochrany (bez uzemenia). Varianty SMLD-30, SMLD-48 a SMLD-60 majú I. triedu ochrany a vyžadujú uzemnenie.
Hlavné vlastnosti
- Ultra-úzky profil – šírka len 20 mm, kovová skriňa
- Konštantné napätie (CV) 12V DC, európsky rozsah vstupného napätia AC
- Pasívne chladenie, krytie IP67
- Ochrany OCP, SCP, OTP – automatický návrat
- Pracovná teplota −20 až +60 °C
Ochrany:
- OCP (Over Current Protection) – ochrana proti nadprúdu
- Ak zariadenie odoberá väčší prúd, než je bezpečný limit, ochrana obmedzí alebo vypne výstup, aby sa zabránilo poškodeniu.
- SCP (Short Circuit Protection) – ochrana proti skratu
- Pri skrate na výstupe zariadenie okamžite vypne výstup, čím chráni seba aj pripojené zariadenia.
- OTP (Over Temperature Protection) – ochrana proti prehriatiu
- (Len pri vybraných modeloch.) Ak vnútorná teplota prekročí bezpečný limit, zariadenie sa vypne alebo zníži výkon, kým nevychladne.
Parametre variantov + Datasheety
| Parameter | SMLD-12 | SMLD-30 | SMLD-48 | SMLD-60 |
|---|---|---|---|---|
| Výkon | 12 W | 30 W | 48 W | 60 W |
| Prúd | 1 A | 2,5 A | 4 A | 5 A |
| Trieda ochrany | II | I | I | I |
| Rozmery (D׊×V) | 190×20×20 mm | 280×20×20 mm | 350×20×20 mm | 420×20×20 mm |
| Datasheet | ⬇ EN | ⬇ EN | ⬇ EN | ⬇ EN |
Technické špecifikácie (spoločné pre všetky varianty)
| Výstupné napätie | 12 V DC |
|---|---|
| Vstupné napätie | európsky rozsah AC |
| Krytie | IP67 |
| Ochrany | OCP, SCP, OTP (automatický návrat) |
| PFC | nie |
| Montáž | povrchová |
Použitie
- napájanie LED pásikov a svietidiel v interiéri aj exteriéri
- vonkajšie inštalácie vyžadujúce IP67
- reklamné a dekoratívne LED osvetlenie
