Popis
LIS2DW12 je ultra-nízkoenergetický 3-osový lineárny akcelerometer s používateľsky voliteľným rozsahom ±2g/±4g/±8g/±16g a výstupnou frekvenciou dát 1,6 – 1600 Hz. Vďaka spotrebe 8 – 10 µA v nízkoenergetickom režime je ideálny pre batériovo napájané a nositeľné zariadenia.
Vstavaný dedikovaný procesor podporuje detekciu voľného pádu, orientácie 6D/4D, portrétu/krajiny, jedného/dvojitého ťuknutia, pohybu a nehybnosti, a funkciu prebudenia (wake-up) pre inteligentné šetrenie energie. Oba prerušovacie piny sú programovateľné. I2C adresa sa prepína DIP prepínačom.
Hlavné vlastnosti
- Ultra-nízka spotreba 8 – 10 µA (low-power), 0,12 mA (high-performance)
- Rozsah ±2g / ±4g / ±8g / ±16g, 16-bit výstup
- Šum 1,3 mg RMS (low-power režim)
- 2 programovateľné prerušenia, 32-úrovňový FIFO buffer
- Detekcia: voľný pád, 6D/4D orientácia, tap, pohyb, wake-up
- I2C adresa 0x19 (predvolená) / 0x18 (DIP prepínač)
- Odolnosť voči nárazu 10 000 g
- Rozhranie Gravity I2C, plug and play
- Certifikácia RoHS, ECOPACK
Technické špecifikácie
| Napájacie napätie | 3,3 – 5 V |
|---|---|
| Pracovný prúd | 8 – 10 µA (LP) / 0,12 mA (HP) |
| Rozsah | ±2g / ±4g / ±8g / ±16g |
| Rozlíšenie | 16 bit |
| Šum | 1,3 mg RMS (LP) |
| Frekvenčný rozsah | 1,6 – 1600 Hz |
| FIFO | 32 úrovní |
| I2C adresy | 0x19 (predvolená) / 0x18 |
| Pracovná teplota | −40 až +85 °C |
| Odolnosť voči nárazu | 10 000 g |

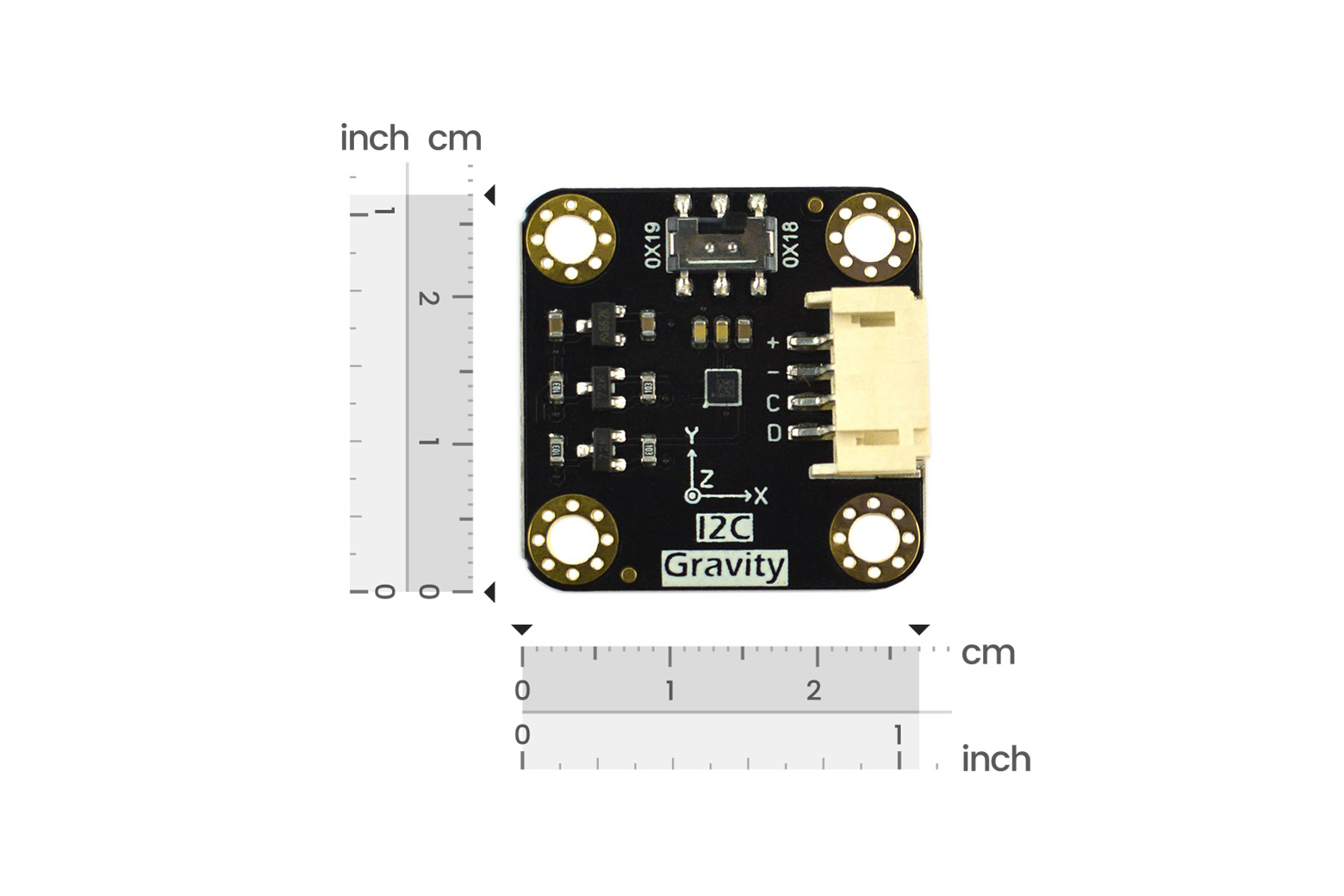

| Rozmery | 27 × 27 mm |
Použitie
- nositeľné zariadenia a fitness monitory
- detekcia pádu a orientácie
- IoT senzorové uzly s batériovým napájaním
- robotika a drony
Balenie obsahuje
- 1× Gravity I2C LIS2DW12 akcelerometer
- 1× kábel Gravity 4-pin I2C/UART
