Popis

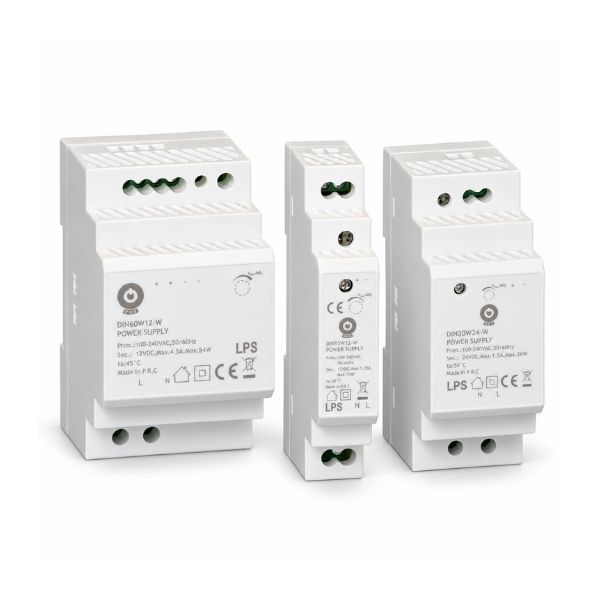

POS DIN-W je séria spínaných napájacích zdrojov s konštantným výstupným napätím určených na montáž na DIN lištu. Biele plastové vyhotovenie a univerzálny rozsah vstupného napätia umožňujú použitie v elektrických rozvádzačoch, automatizácii, riadiacich systémoch, LED aplikáciách a ďalších zariadeniach napájaných jednosmerným napätím.
Zdroje sú dostupné s výstupom 12 V alebo 24 V DC v troch výkonových veľkostiach. Jednotlivé varianty sa líšia maximálnym výstupným prúdom a šírkou puzdra.
Hlavné vlastnosti
- univerzálny vstup 100 – 240 V AC,
- montáž na štandardnú DIN lištu TS-35,
- biele plastové vyhotovenie,
- trieda ochrany II,
- nízka spotreba bez záťaže,
- indikácia zapnutého výstupu DC_ON,
- integrované ochrany proti poruchovým stavom.
Parametre variantov
Varianty 12 V
| Parameter |
DIN15W12-W |
DIN30W12-W |
DIN60W12-W |
| Výstupné napätie |
12 V DC |
12 V DC |
12 V DC |
| Menovitý prúd |
1,25 A |
2 A |
4,5 A |
| Max. výstupný výkon |
15 W |
24 W |
54 W |
| Výkonová séria |
15 W |
30 W |
60 W |
| Rozmery (H × Š × V) |
58,3 × 18 × 90 mm |
58,3 × 35 × 90 mm |
58,3 × 52,5 × 90 mm |
| Technické údaje |
EN |
EN |
EN |
Varianty 24 V
| Parameter |
DIN15W24-W |
DIN30W24-W |
DIN60W24-W |
| Výstupné napätie |
24 V DC |
24 V DC |
24 V DC |
| Menovitý prúd |
0,63 A |
1,5 A |
2,5 A |
| Max. výstupný výkon |
15 W |
36 W |
60 W |
| Výkonová séria |
15 W |
30 W |
60 W |
| Rozmery (H × Š × V) |
58,3 × 18 × 90 mm |
58,3 × 35 × 90 mm |
58,3 × 52,5 × 90 mm |
| Technické údaje |
EN |
EN |
EN |
Spoločné technické parametre
| Typ zdroja |
spínaný, konštantné napätie (CV) |
| Vstupné napätie |
100 – 240 V AC |
| Montáž |
DIN lišta TS-35 |
| Krytie |
IP20 |
| Trieda ochrany |
II |
| Spotreba bez záťaže |
≤ 0,3 W |
| Stabilizácia výstupu |
±1 % |
| Pracovná teplota |
-30 až +70 °C |
| Ochrany |
proti skratu, preťaženiu / nadprúdu, prepätiu a prehriatiu |
| Vyhotovenie |
biele plastové puzdro |
Použitie
- elektrické rozvádzače,
- priemyselná a domáca automatizácia,
- riadiace a monitorovacie systémy,
- napájanie senzorov, relé a ovládacích prvkov,
- LED a ďalšie DC aplikácie.
Ďalšie DIN zdroje
Ak potrebujete iné výstupné napätie alebo vyšší výkon, pozrite si aj zdroje na DIN lištu 12 / 15 / 24 / 48 V DC. Tento rad ponúka širší výber výstupných napätí a varianty až do 100 W. Séria DIN-W naopak ponúka užšie vyhotovenie, univerzálny rozsah vstupného napätia a širší rozsah pracovných teplôt.
Časté otázky
Ako vybrať správny variant zdroja?
Najskôr skontrolujte požadované výstupné napätie zariadenia a následne jeho maximálny odber. K dispozícii sú varianty 12 V a 24 V v rôznych výkonových sériách. Zdroj by mal mať rovnaké výstupné napätie ako napájané zariadenie a dostatočnú prúdovú rezervu.
Môžem zariadenie s odberom 1 A napájať zo zdroja s maximálnym prúdom 2 A alebo 4,5 A?
Áno. Ak sa zhoduje výstupné napätie, vyšší maximálny prúd zdroja nepredstavuje problém. Zariadenie si odoberá iba taký prúd, aký potrebuje.
Môžem použiť 24 V zdroj pre zariadenie určené na 12 V?
Nie. Výstupné napätie zdroja musí zodpovedať napätiu požadovanému napájaným zariadením. Pripojenie 24 V k zariadeniu určenému na 12 V ho môže poškodiť.
Prečo má napríklad DIN60W12-W reálny výkon 54 W?
Označenie 60 W označuje výkonovú sériu zdroja. Konkrétny 12 V variant poskytuje maximálne 4,5 A, teda maximálny výstupný výkon je 54 W. Pri výbere preto odporúčame sledovať najmä výstupné napätie a maximálny prúd konkrétneho variantu.
Na akú DIN lištu je zdroj určený?
Zdroj je určený na montáž na štandardnú 35 mm DIN lištu typu TS35, používanú v elektrických rozvádzačoch.
Môžem zdroj pripojiť priamo na sieť 230 V?
Áno. Zdroj je určený na napájanie z bežnej elektrickej siete a podporuje univerzálny rozsah vstupného napätia 100 – 240 V AC.
Je potrebné pripojiť ochranný vodič PE?
Zdroj má ochrannú triedu II a dvojitú izoláciu, preto nevyžaduje pripojenie ochranného vodiča PE.
Potrebuje zdroj ventilátor?
Nie. Zdroj je chladený pasívne prirodzeným prúdením vzduchu. Pri montáži je však vhodné zabezpečiť dostatočný priestor na odvetranie.
Akými ochranami je zdroj vybavený?
Zdroj je vybavený ochranami proti skratu, preťaženiu alebo nadprúdu, prepätiu a prehriatiu.
Je zdroj vhodný na napájanie LED pásov?
Áno, ak napätie LED pásu zodpovedá výstupnému napätiu zdroja a jeho celkový príkon neprekračuje maximálny výkon konkrétneho variantu. Odporúčame ponechať aj určitú výkonovú rezervu.
Je zdroj vhodný na vonkajšie použitie?
Nie na priame vonkajšie použitie. Zdroj má krytie IP20 a je určený predovšetkým na montáž do vhodného elektrického rozvádzača alebo krytu v suchom prostredí.
Aký je rozdiel medzi jednotlivými výkonovými sériami?
Varianty 15 W, 30 W a 60 W série sa líšia najmä maximálnym výstupným prúdom, reálnym výstupným výkonom a šírkou puzdra. Výkonnejšie varianty sú určené pre zariadenia s vyšším odberom.
