Popis

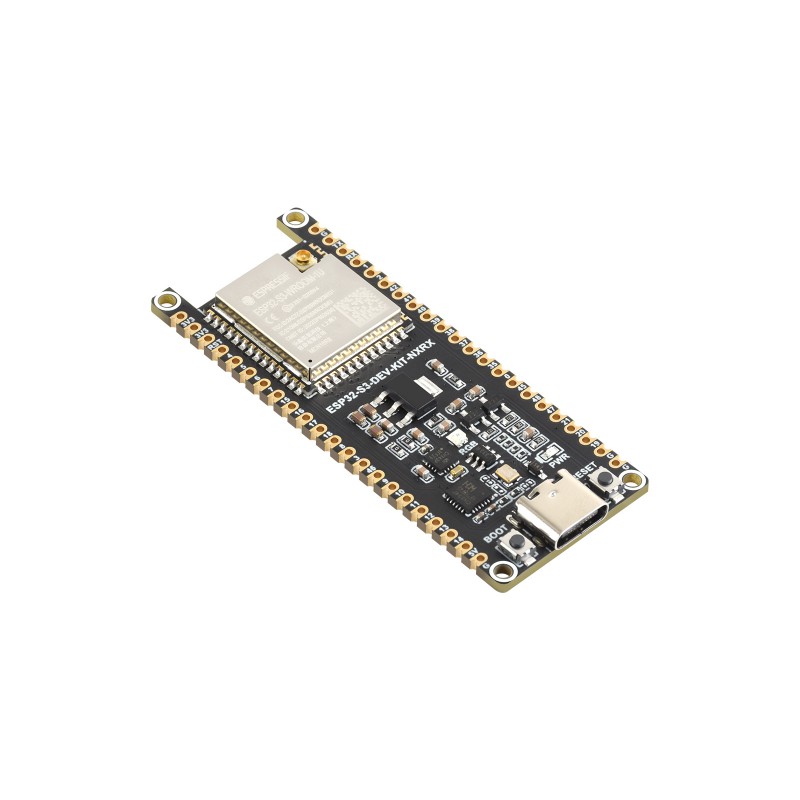

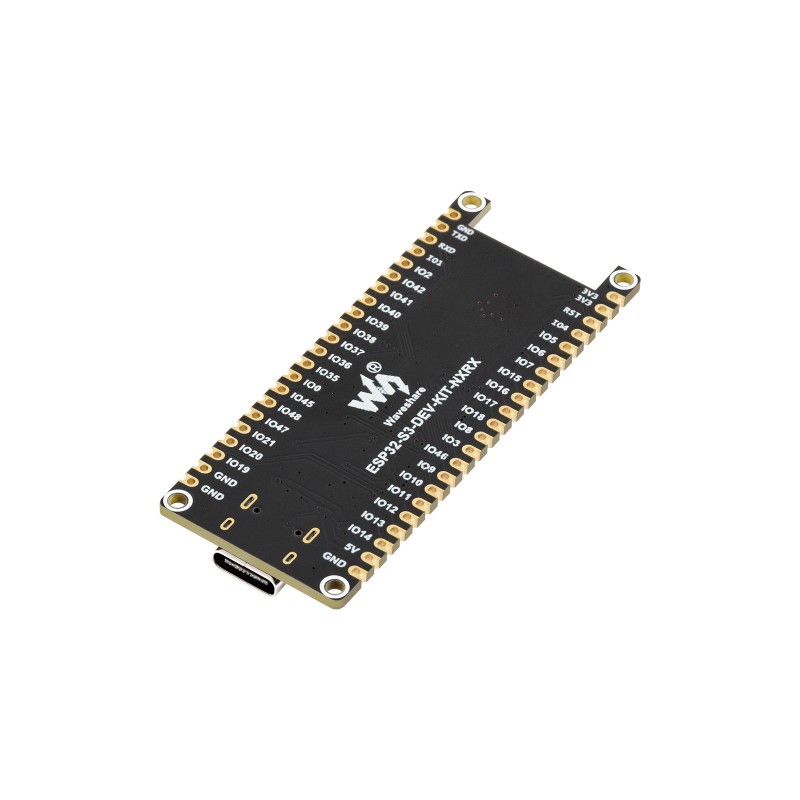

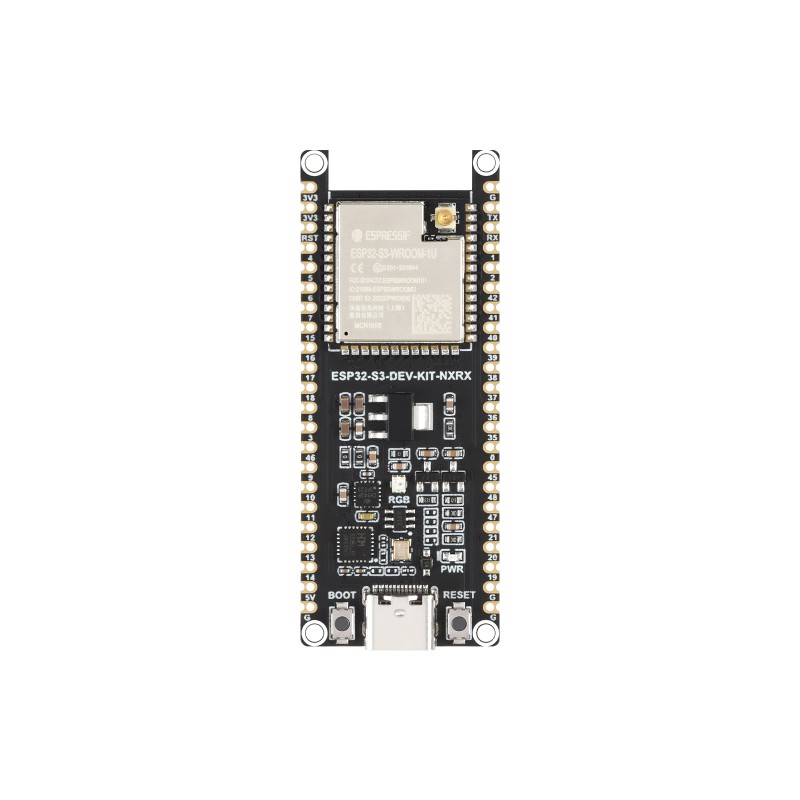

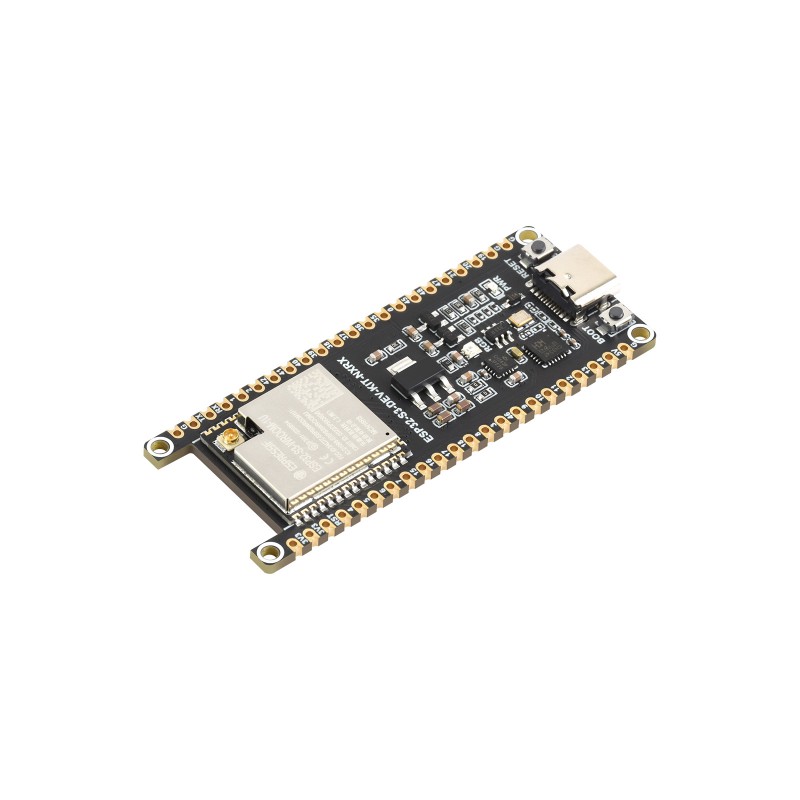

Waveshare ESP32-S3-DEV-KIT-N16R8-U je vývojová doska založená na module ESP32-S3-WROOM-1U-N16R8. Ponúka dvojjadrový procesor Xtensa LX7 s frekvenciou až 240 MHz, 16 MB Flash, 8 MB PSRAM, WiFi 2,4 GHz a Bluetooth LE.
Verzia s označením U používa modul s konektorom pre externú anténu, čo je výhodné najmä pri zabudovaní dosky do krytu alebo pri aplikáciách, kde je potrebné prispôsobiť umiestnenie antény.
Hlavné vlastnosti
- výkonná ESP32-S3 platforma pre IoT a embedded aplikácie,
- WiFi 2,4 GHz a Bluetooth LE,
- 16 MB Flash a 8 MB PSRAM pre náročnejšie aplikácie,
- externá anténa vďaka modulu ESP32-S3-WROOM-1U,
- USB-C s podporou programovania cez USB aj UART,
- bohaté GPIO a periférne rozhrania,
- podpora ESP-IDF, Arduino a MicroPython.
Technické parametre
| Modul | ESP32-S3-WROOM-1U-N16R8 |
| Procesor | Xtensa 32-bit LX7, 2 jadrá |
| Maximálna frekvencia | 240 MHz |
| Interná SRAM | 512 KB |
| ROM | 384 KB |
| Flash pamäť | 16 MB |
| PSRAM | 8 MB |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth LE |
| Anténa | externá, cez anténny konektor modulu ESP32-S3-WROOM-1U |
| USB | USB Type-C |
| USB-UART | CH343 |
| USB HUB | CH334 |
| Logická úroveň GPIO | 3,3 V |
| Programovanie | ESP-IDF, Arduino, MicroPython a ďalšie prostredia |
USB a programovanie
Doska obsahuje čipy CH343 a CH334, vďaka čomu je cez jeden USB-C konektor dostupné programovanie cez klasický USB-UART prevodník aj natívne USB rozhranie ESP32-S3.
Po pripojení k počítaču sa môžu zobraziť dva COM porty. Jeden patrí rozhraniu CH343 USB-UART a druhý natívnemu USB/JTAG rozhraniu ESP32-S3. Oba je možné použiť pri vývoji podľa zvoleného spôsobu programovania.

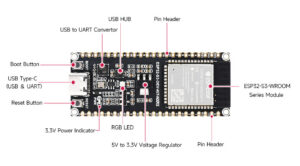

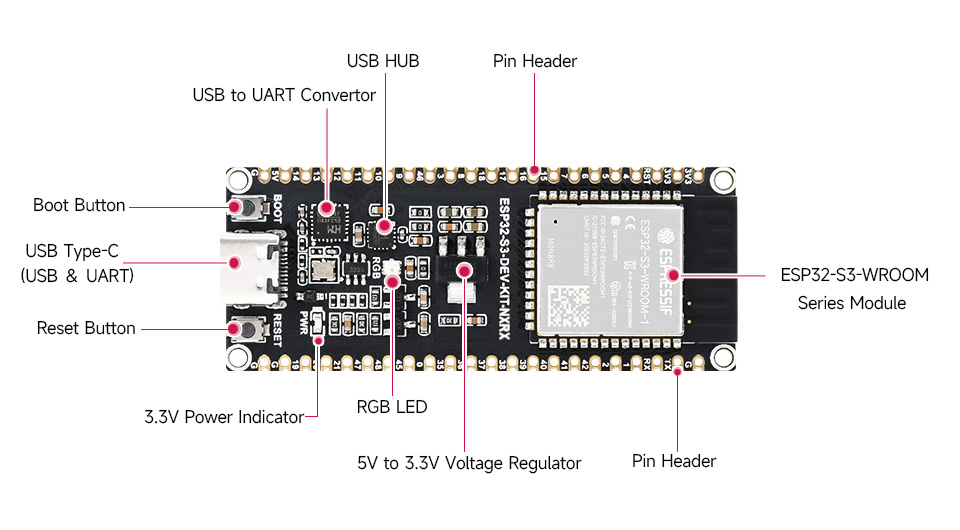

Rozloženie prvkov na doske
Na doske sa nachádza ESP32-S3-WROOM-1U modul, USB-C konektor, USB-UART prevodník CH343, USB HUB CH334, RGB LED, napäťový regulátor, BOOT a RESET tlačidlo a dvojica pinových líšt pre prístup ku GPIO.

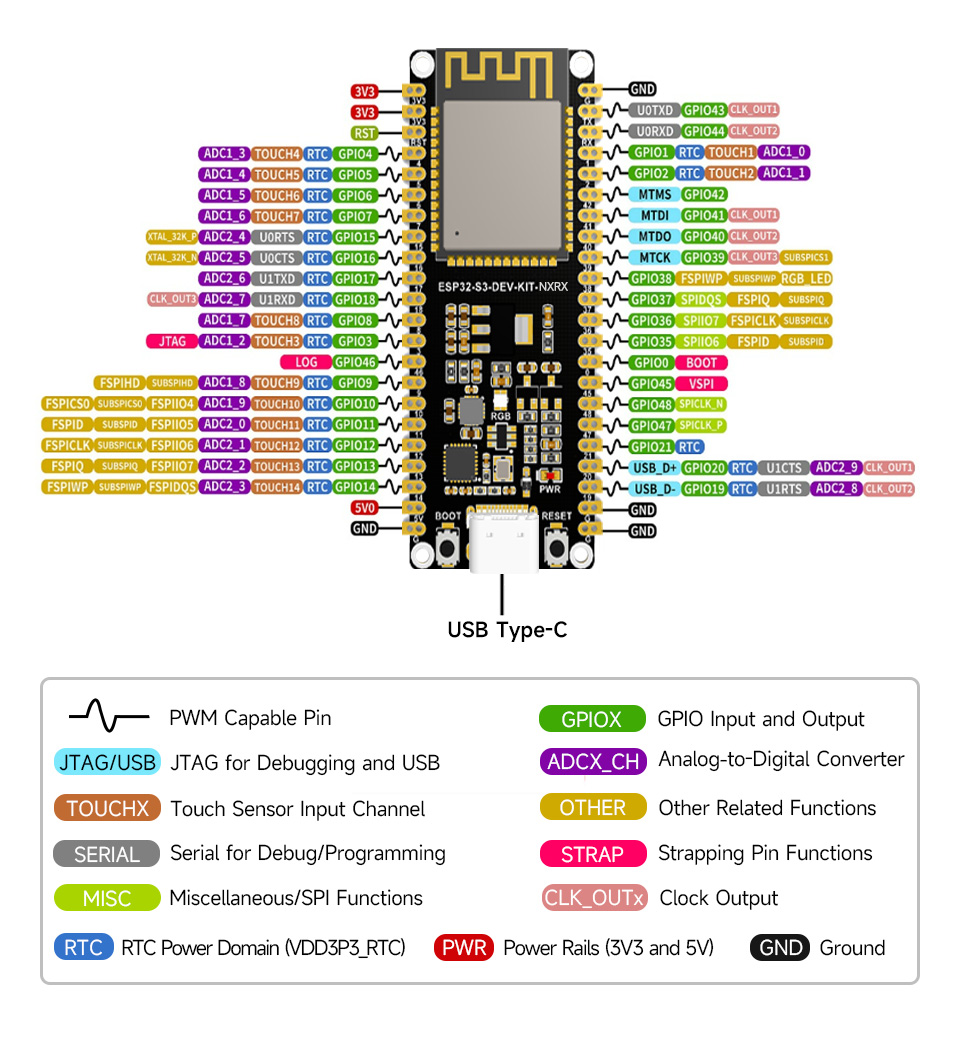

Pinout a rozhrania
Na pinových lištách sú dostupné GPIO, napájacie piny a periférne funkcie mikrokontroléra ESP32-S3. Podľa konfigurácie je možné využívať napríklad UART, I²C, SPI, PWM, ADC, USB/JTAG a ďalšie funkcie.
Pri návrhu vlastného zapojenia odporúčame riadiť sa pinoutom a dokumentáciou výrobcu, pretože niektoré GPIO môžu mať špeciálne systémové alebo bootovacie funkcie.

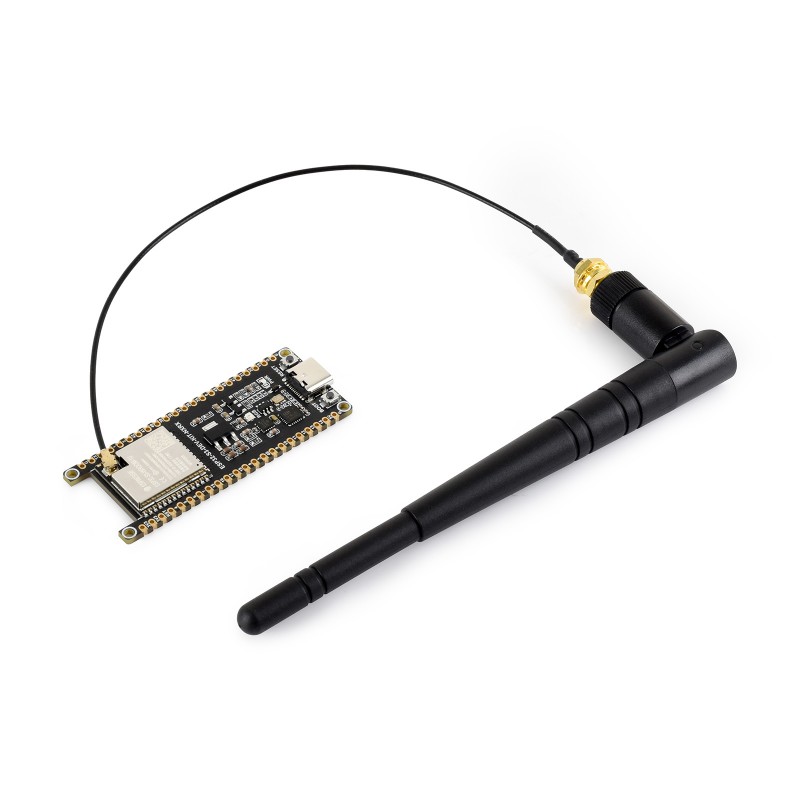

WiFi, Bluetooth a externá anténa
ESP32-S3 integruje bezdrôtové pripojenie cez 2,4 GHz WiFi a Bluetooth LE. Verzia N16R8-U používa modul ESP32-S3-WROOM-1U s konektorom pre externú anténu, takže anténu možno umiestniť podľa potrieb konkrétneho zariadenia.
Ďalšie verzie z rovnakej série
V ponuke nájdete aj ďalšie varianty Waveshare ESP32-S3-DEV-KIT. Líšia sa najmä kapacitou Flash a PSRAM a použitým typom antény.
| Model | Flash | PSRAM | Anténa |
ESP32-S3-DEV-KIT-N16R8 |
16 MB | 8 MB | integrovaná |
| ESP32-S3-DEV-KIT-N16R8-U tento produkt |
16 MB | 8 MB | externá |
ESP32-S3-DEV-KIT-N32R16V |
32 MB | 16 MB | integrovaná |
N16R8-U je vhodný, ak potrebujete externú anténu alebo ju chcete umiestniť mimo krytu zariadenia. Ak preferujete integrovanú anténu, môžete zvoliť N16R8 s rovnakou kapacitou pamäte alebo N32R16V s 32 MB Flash a 16 MB PSRAM.
Možnosti využitia
- IoT zariadenia a senzory,
- WiFi a Bluetooth projekty,
- smart home a automatizácia,
- webové a sieťové aplikácie,
- zber a spracovanie údajov,
- ovládacie jednotky a embedded systémy,
- projekty vyžadujúce väčšiu Flash a PSRAM pamäť,
- vývoj a výučba ESP32-S3.
Dokumentácia
Pinout, schému, návody na programovanie, ukážkové programy a ďalšie zdroje nájdete na Wiki.
