Popis
Waveshare ESP32-S3-DEV-KIT-N16R8 je vývojová doska založená na module ESP32-S3-WROOM-1-N16R8. Ponúka dvojjadrový procesor Xtensa LX7 s frekvenciou až 240 MHz, 16 MB Flash, 8 MB PSRAM, 2,4 GHz WiFi a Bluetooth LE.
Táto verzia používa integrovanú anténu a je vhodná pre IoT zariadenia, automatizáciu, bezdrôtové senzory, webové rozhrania a ďalšie embedded projekty. Pinové rozloženie je kompatibilné s ESP32-S3-DevKitC-1, čo uľahčuje použitie existujúcich zapojení a periférií.
Hlavné vlastnosti
- vývojová platforma ESP32-S3 pre IoT a embedded aplikácie,
- WiFi a Bluetooth LE s integrovanou anténou,
- USB-C pre programovanie, komunikáciu a ladenie,
- bohaté GPIO a periférne rozhrania,
- podpora ESP-IDF, Arduino a MicroPython.
Technické parametre
| Modul | ESP32-S3-WROOM-1-N16R8 |
| Procesor | Xtensa 32-bit LX7, 2 jadrá |
| Max. frekvencia | 240 MHz |
| SRAM | 512 KB |
| ROM | 384 KB |
| Flash pamäť | 16 MB, Quad SPI |
| PSRAM | 8 MB |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth LE |
| Anténa | integrovaná |
| USB-UART | CH343 |
| USB HUB | CH334 |
| USB konektor | USB Type-C |
| Logická úroveň GPIO | 3,3 V |
| Pinout | kompatibilný s ESP32-S3-DevKitC-1 |
| Vývojové prostredia | ESP-IDF, Arduino, MicroPython a ďalšie |

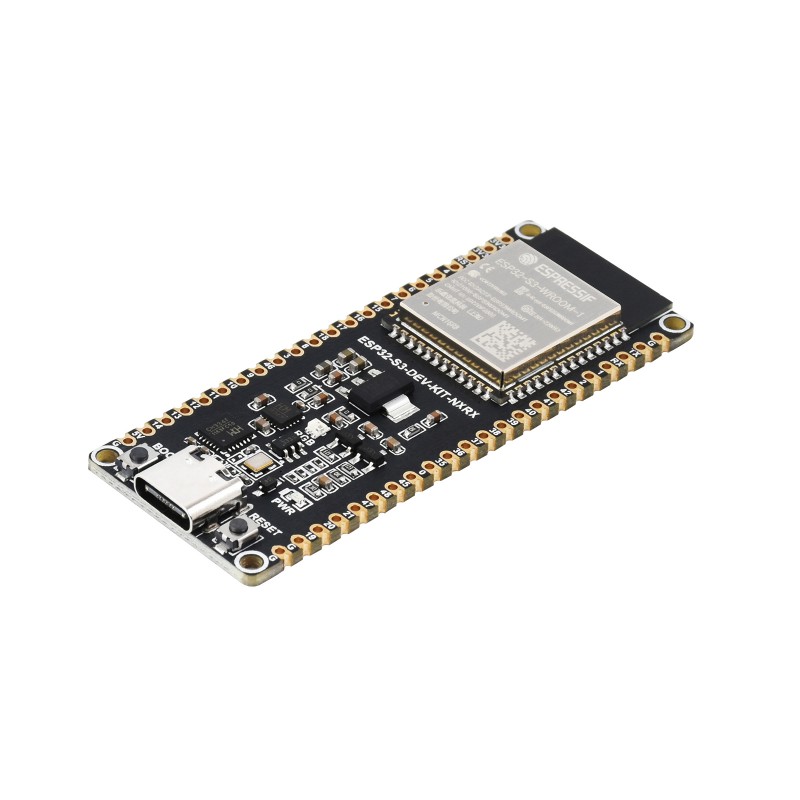

Rozloženie prvkov na doske

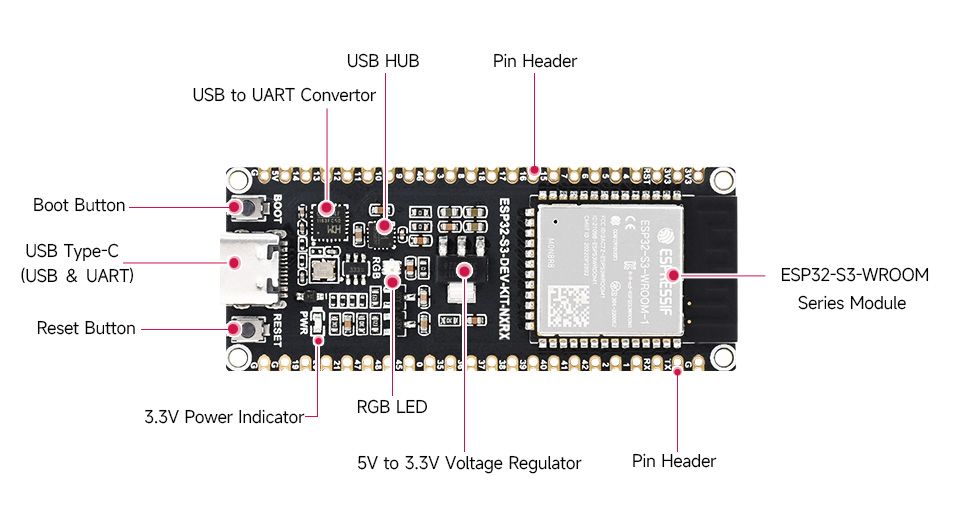

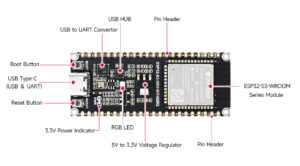

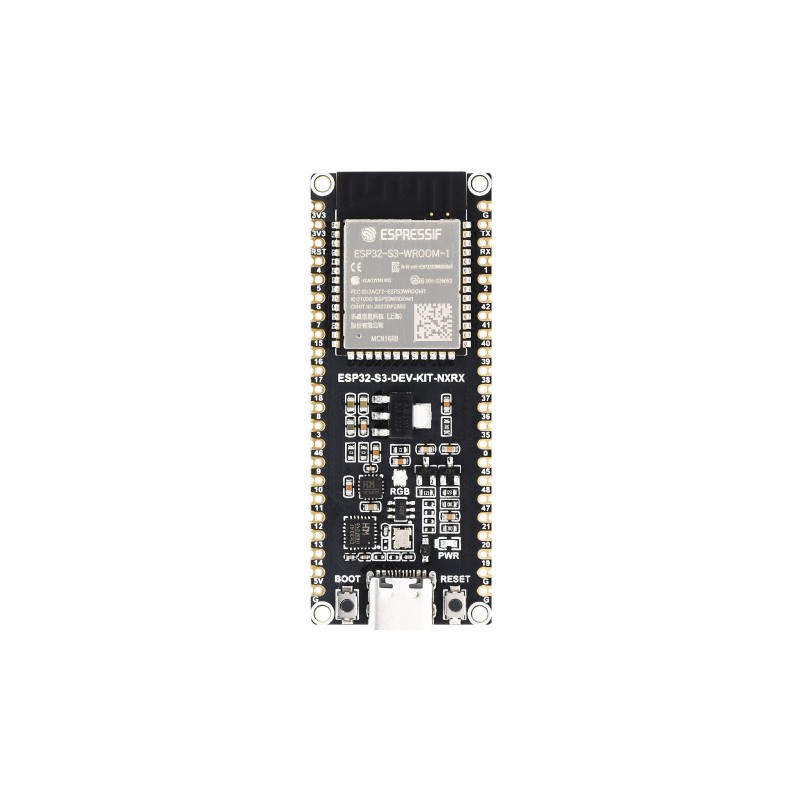

Nasledujúci obrázok znázorňuje hlavné komponenty dosky vrátane modulu ESP32-S3, USB-C konektora, USB-UART prevodníka, USB HUBu, RGB LED, napäťového regulátora a tlačidiel BOOT a RESET.

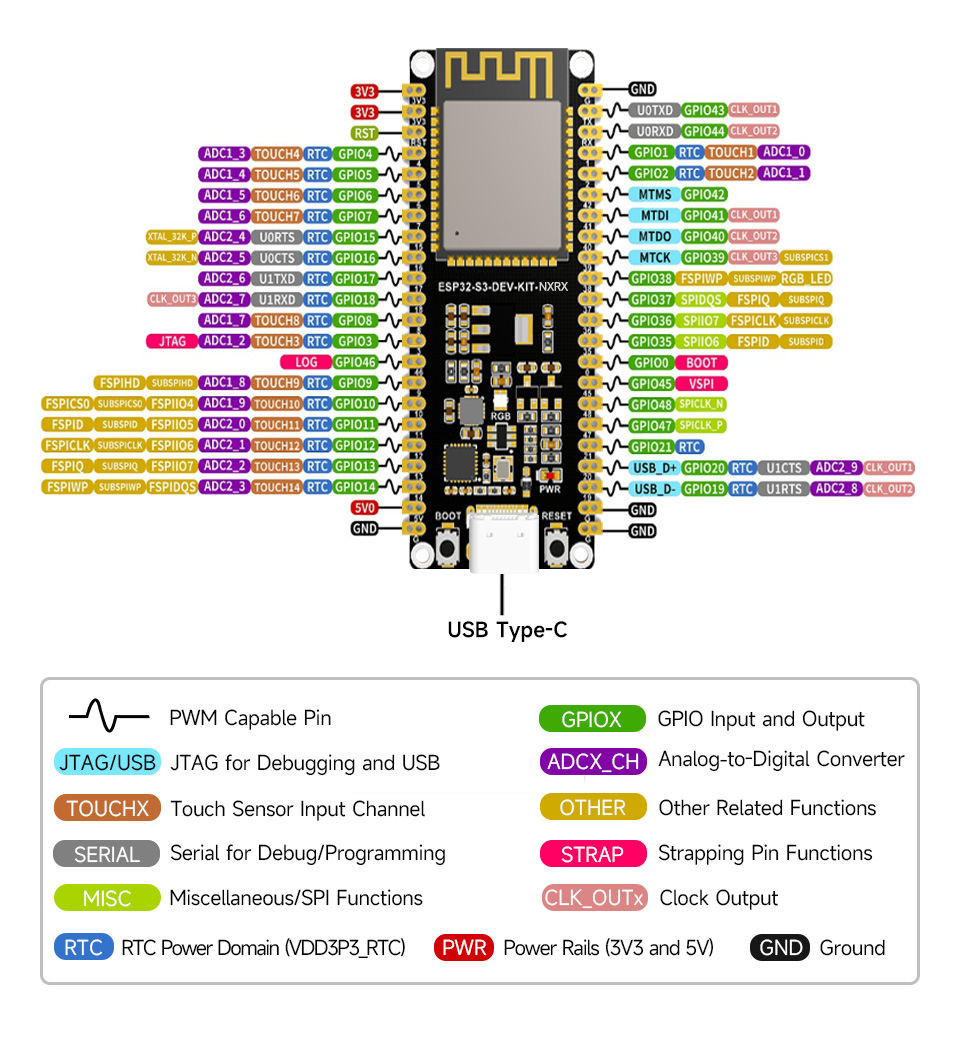

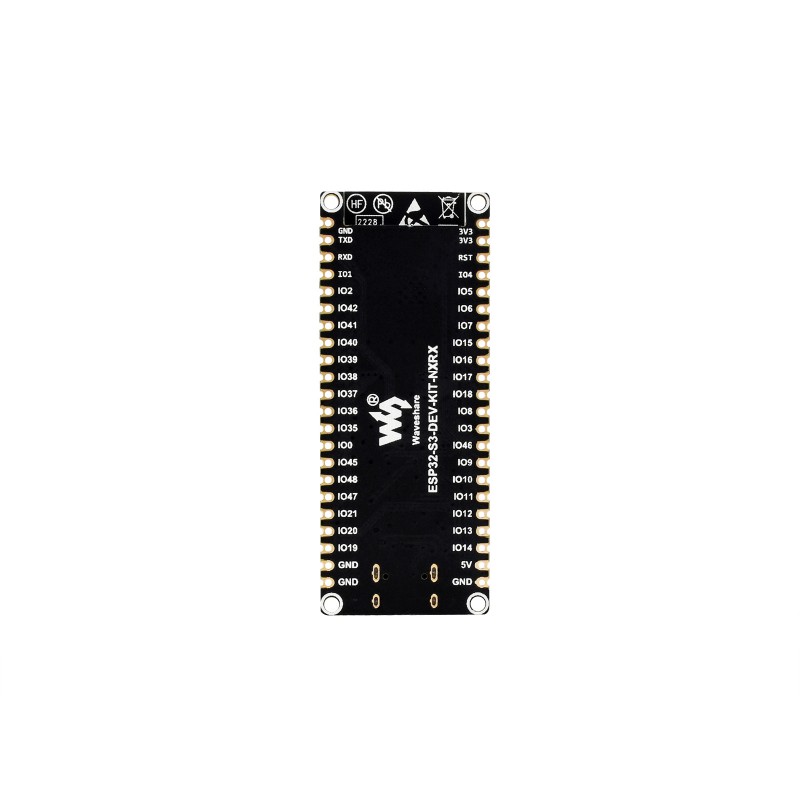

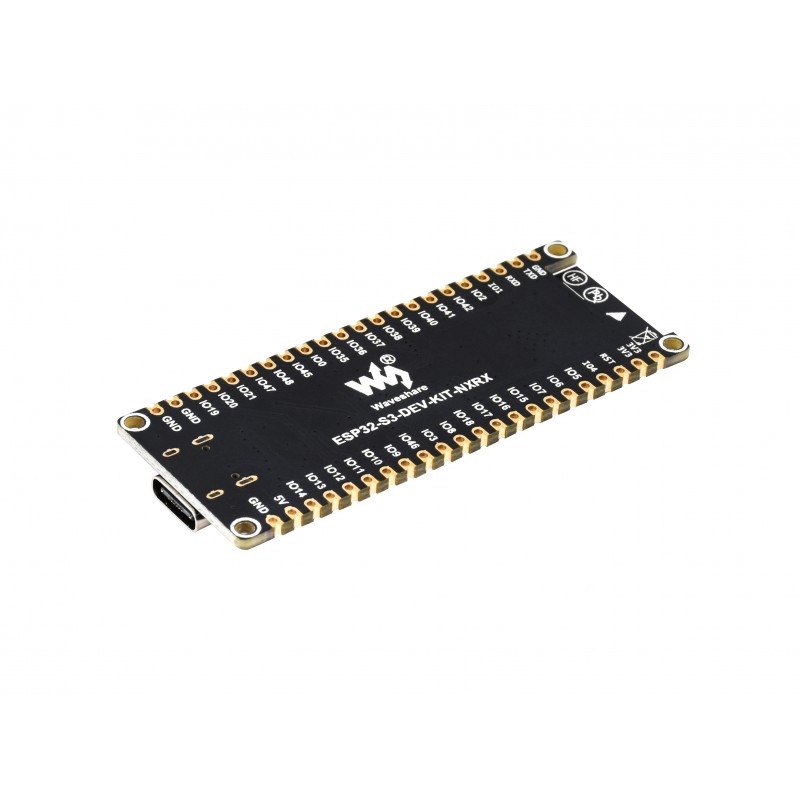

Pinout a dostupné rozhrania
GPIO piny ESP32-S3 sú multifunkčné a podľa konkrétneho pinu a konfigurácie môžu poskytovať napríklad digitálne vstupy a výstupy, PWM, ADC, kapacitné dotykové vstupy, UART, I²C, SPI, JTAG alebo USB funkcie.
Pri návrhu vlastného zapojenia odporúčame riadiť sa pinoutom konkrétnej dosky. Niektoré GPIO majú zároveň systémové, bootovacie alebo špeciálne periférne funkcie a GPIO pracujú s logickou úrovňou 3,3 V.
USB a programovanie
Doska obsahuje čipy CH343 a CH334, ktoré umožňujú cez jeden USB-C konektor používať klasické USB-UART rozhranie aj natívne USB rozhranie mikrokontroléra ESP32-S3.
Po pripojení k počítaču sa preto môžu zobraziť dva nezávislé COM porty. Port označený ako USB-Enhanced-SERIAL CH343 patrí USB-UART prevodníku, zatiaľ čo port s označením Espressif alebo USB JTAG/serial debug unit využíva natívne USB rozhranie ESP32-S3. Oba je možné použiť na nahrávanie programu.
Na vývoj je možné použiť napríklad ESP-IDF, Arduino IDE alebo MicroPython.
WiFi, Bluetooth a integrovaná anténa
ESP32-S3 poskytuje bezdrôtovú komunikáciu prostredníctvom 2,4 GHz WiFi a Bluetooth LE. Modul ESP32-S3-WROOM-1 používa integrovanú PCB anténu, takže pri bežnom použití nie je potrebné pripájať samostatnú externú anténu.
Ďalšie verzie z rovnakej série
V ponuke nájdete aj ďalšie varianty Waveshare ESP32-S3-DEV-KIT. Líšia sa najmä kapacitou Flash a PSRAM a použitým typom antény.
| Model | Flash | PSRAM | Anténa |
| ESP32-S3-DEV-KIT-N16R8 tento produkt |
16 MB | 8 MB | integrovaná |
ESP32-S3-DEV-KIT-N16R8-U |
16 MB | 8 MB | externá |
ESP32-S3-DEV-KIT-N32R16V |
32 MB | 16 MB | integrovaná |
N16R8-U je vhodný, ak potrebujete externú anténu alebo ju chcete umiestniť mimo krytu zariadenia. N32R16V ponúka dvojnásobnú kapacitu Flash aj PSRAM a je vhodný pre pamäťovo náročnejšie projekty.
Možnosti využitia
- IoT zariadenia a bezdrôtové senzory,
- smart home a automatizácia,
- WiFi a Bluetooth LE aplikácie,
- webové ovládacie rozhrania,
- zber a spracovanie údajov,
- ovládanie displejov, senzorov a ďalších periférií,
- prototypovanie vlastných embedded zariadení,
- vývoj a výučba s platformou ESP32-S3.
Dokumentácia
Pinout, schému, ukážkové programy, návody pre ESP-IDF, Arduino a MicroPython a ďalšie zdroje nájdete na Wiki.
