Waveshare ESP32-S3-DEV-KIT-N32R16V vývojová doska

18.45€ (bez DPH 15.00€ )

ESP32-S3 vývojová doska s WiFi, Bluetooth LE, USB-C, 32 MB Flash, 16 MB PSRAM a integrovanou anténou.

2 na sklade

Skladom 2 ks

Pridať medzi obľúbené
Katalógové číslo: 32837 Kategória: Značka:

Popis

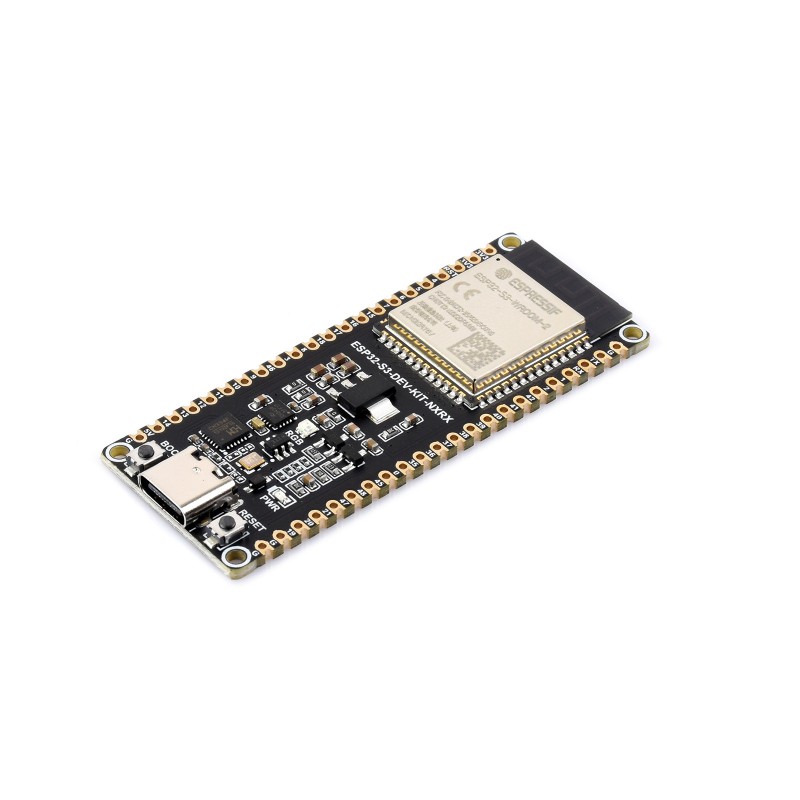

Waveshare ESP32-S3-DEV-KIT-N32R16V je kompaktná vývojová doska založená na module ESP32-S3-WROOM. Doska využíva 32-bitový dvojjadrový procesor Xtensa LX7 s pracovnou frekvenciou až 240 MHz. Verzia N32R16V je vybavená pamäťou 32 MB Flash a 16 MB PSRAM, vďaka čomu je vhodná aj pre náročnejšie aplikácie, webové rozhrania, grafické knižnice, prácu s väčšími dátami alebo projekty vyžadujúce viac pamäte.

ESP32-S3 podporuje bezdrôtovú komunikáciu 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE. Doska má integrovanú anténu a je určená pre jednoduché pripojenie k počítaču pomocou USB-C konektora.

Na doske sa nachádzajú čipy CH343 a CH334, ktoré umožňujú USB a UART vývoj cez jedno USB-C rozhranie. Pinout je kompatibilný s vývojovou doskou ESP32-S3-DevKitC-1, čo uľahčuje použitie s existujúcimi modulmi, rozšíreniami a príkladmi.

Vývoj je možný v prostrediach ESP-IDF, Arduino IDE, MicroPython a ďalších podporovaných nástrojoch.

Hlavné vlastnosti

  • ESP32-S3 vývojová doska – vhodná pre IoT, WiFi, Bluetooth LE a embedded projekty
  • ESP32-S3-WROOM modul – výkonný ESP32-S3 modul pre vývoj aplikácií
  • Dvojjadrový Xtensa LX7 procesor – pracovná frekvencia až 240 MHz
  • 32 MB Flash a 16 MB PSRAM – verzia N32R16V s vyššou kapacitou pamäte
  • WiFi a Bluetooth LE – 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE
  • Integrovaná anténa – bez potreby externej antény
  • USB-C konektor – napájanie, programovanie a komunikácia s počítačom
  • CH343 a CH334 na doske – podpora USB a UART vývoja cez jedno USB-C rozhranie
  • Kompatibilný pinout – kompatibilita s ESP32-S3-DevKitC-1
  • Podpora ESP-IDF, Arduino IDE a MicroPython – flexibilné možnosti vývoja

Technické špecifikácie

Procesor 32-bit Xtensa LX7, dvojjadrový
Frekvencia procesora až 240 MHz
SRAM 512 KB
ROM 384 KB
Flash pamäť 32 MB
PSRAM 16 MB
Bezdrôtová komunikácia 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE
Bluetooth Bluetooth LE, Bluetooth Mesh
USB konektor USB Type-C
USB / UART čipy CH343, CH334
Anténa Integrovaná anténa
Pinout Kompatibilný s ESP32-S3-DevKitC-1
Vývojové prostredia ESP-IDF, Arduino IDE, MicroPython

Rozloženie hlavných komponentov a ovládacích prvkov na doske:

Ďalšie verzie z rovnakej série

V ponuke nájdete aj ďalšie varianty Waveshare ESP32-S3-DEV-KIT. Líšia sa najmä kapacitou Flash a PSRAM a použitým typom antény.

Model Flash PSRAM Anténa

ESP32-S3-DEV-KIT-N16R8
 16 MB 8 MB integrovaná

ESP32-S3-DEV-KIT-N16R8-U
 16 MB 8 MB externá
ESP32-S3-DEV-KIT-N32R16V
tento produkt		 32 MB 16 MB integrovaná

N32R16V ponúka najväčšiu kapacitu pamäte z uvedených variantov. Ak vám postačuje 16 MB Flash a 8 MB PSRAM, môžete zvoliť N16R8 s integrovanou anténou alebo N16R8-U s externou anténou.

Použitie

  • IoT zariadenia s WiFi a Bluetooth LE komunikáciou
  • smart home senzory a ovládače
  • webové ovládacie rozhrania
  • automatizácia a riadiace systémy
  • Bluetooth LE a Bluetooth Mesh aplikácie
  • vývoj projektov s ESP-IDF, Arduino IDE alebo MicroPython
  • prototypovanie s ESP32-S3
  • projekty vyžadujúce väčšiu Flash pamäť a PSRAM

Viac informácií o zapojení, dokumentácii a používaní nájdete na Wiki.

Ďalšie informácie

Hmotnosť 14 g

Časté otázky

Aký modul používa ESP32-S3-DEV-KIT-N32R16V?

Doska používa modul z rodiny ESP32-S3-WROOM s mikrokontrolérom ESP32-S3 a integrovanou anténou.

Koľko pamäte má táto verzia?

Model N32R16V je vybavený 32 MB Flash a 16 MB PSRAM, takže je vhodný aj pre aplikácie, ktoré potrebujú viac pamäte.

Má doska WiFi a Bluetooth?

Áno. ESP32-S3 podporuje 2,4 GHz WiFi 802.11 b/g/n a Bluetooth Low Energy.

Má táto verzia integrovanú anténu?

Áno. Model N32R16V používa integrovanú anténu, takže na bežné WiFi a Bluetooth použitie nie je potrebné pripájať externú anténu.

Aký je rozdiel medzi N32R16V a N16R8-U?

Model N32R16V má 32 MB Flash, 16 MB PSRAM a integrovanú anténu. Model N16R8-U má 16 MB Flash, 8 MB PSRAM a používa externú anténu. Výber závisí najmä od požadovanej kapacity pamäte a spôsobu umiestnenia antény.

Ktorú verziu si mám vybrať?

Ak potrebujete väčšiu Flash a PSRAM a vyhovuje vám integrovaná anténa, vhodnejší je N32R16V. Ak chcete externú anténu alebo potrebujete anténu umiestniť mimo krytu zariadenia, vhodnejší je N16R8-U.

Aké programovacie prostredia môžem použiť?

Dosku je možné programovať napríklad pomocou ESP-IDF, Arduino IDE alebo MicroPython.

Na čo slúžia čipy CH343 a CH334?

CH343 zabezpečuje USB-UART komunikáciu a CH334 slúži ako USB HUB. Vďaka tomu je možné cez jeden USB-C konektor využívať viac spôsobov programovania a ladenia.

Prečo sa po pripojení môžu zobraziť dva COM porty?

Doska umožňuje používať klasický USB-UART prevodník aj natívne USB rozhranie ESP32-S3, preto sa po pripojení k počítaču môžu zobraziť dva komunikačné porty.

Akú logickú úroveň používajú GPIO?

GPIO piny pracujú s logickou úrovňou 3,3 V.

Môžem pripojiť 5 V signál priamo na GPIO?

Nie. GPIO nie sú určené na priame pripojenie 5 V logických signálov. Pri 5 V perifériách môže byť potrebný prevodník logických úrovní.

Aké rozhrania sú na GPIO dostupné?

Podľa konkrétneho pinu a konfigurácie je možné využívať napríklad UART, I²C, SPI, PWM, ADC, dotykové vstupy, JTAG alebo USB funkcie.

Je doska vhodná pre náročnejšie IoT alebo grafické aplikácie?

Áno. Vďaka 32 MB Flash a 16 MB PSRAM je vhodná aj pre väčšie IoT aplikácie, webové rozhrania, grafické knižnice, prácu s displejmi alebo projekty s väčšími dátami.
