Popis

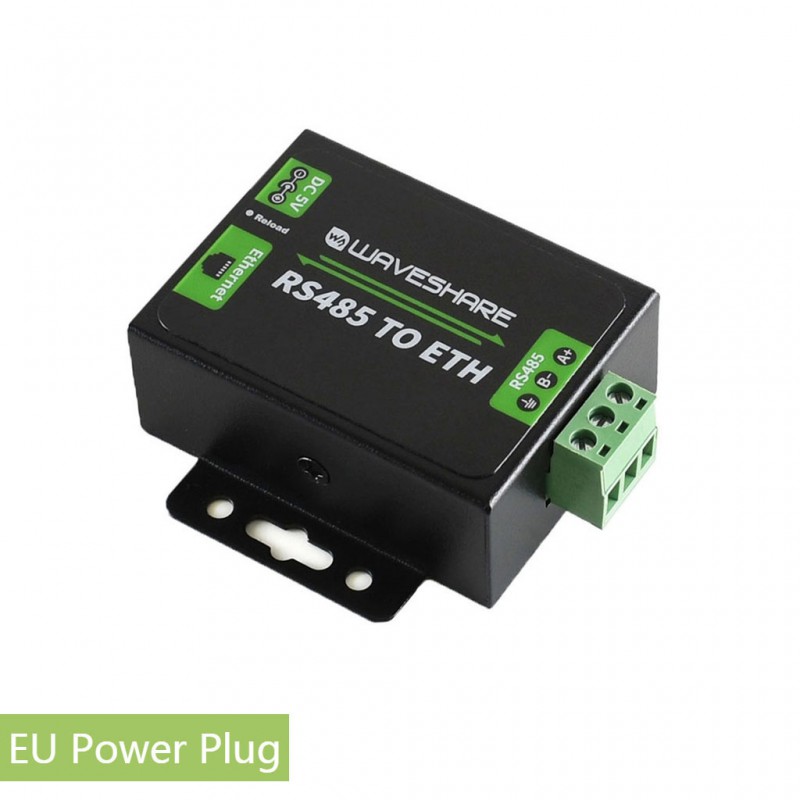

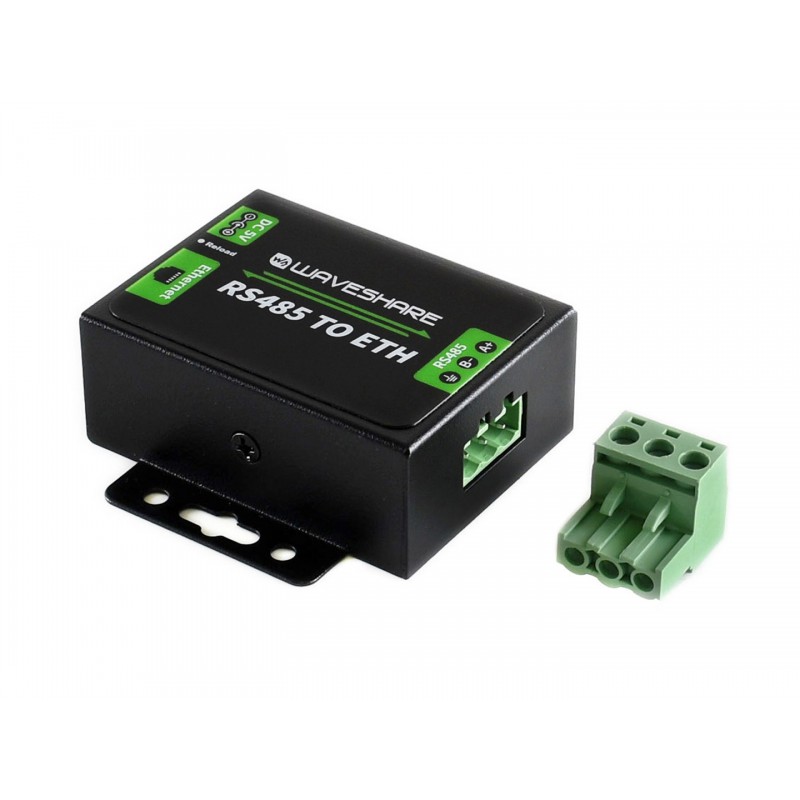

Waveshare RS485 TO ETH je prevodník určený na obojsmernú komunikáciu medzi zariadeniami s rozhraním RS485 a Ethernetovou sieťou. Umožňuje prenášať sériové dáta cez TCP/IP sieť a konfigurovať zariadenie prostredníctvom webového rozhrania.
Prevodník podporuje viacero pracovných režimov vrátane TCP Server, TCP Client, UDP Server, UDP Client a HTTPD Client. Vhodný je pre priemyselné zariadenia, senzory, meracie systémy a ďalšie aplikácie využívajúce RS485 komunikáciu.
Hlavné vlastnosti
- obojsmerný prevod RS485 ↔ Ethernet
- webová konfigurácia bez potreby programovania
- podpora TCP a UDP pracovných režimov
- DHCP alebo statická IP adresa
- automatické opätovné pripojenie pomocou KeepAlive
- podpora vlastných heartbeat a registračných paketov
- možnosť aktualizácie firmvéru cez sieť
- ochrana RS485 a Ethernet rozhrania pre stabilnejšiu prevádzku
Technické špecifikácie
| Ethernet | 10/100 Mbps, Auto-MDI/MDIX |
| Ethernet konektor | RJ45 |
| Sieťové protokoly | IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client |
| Pracovné režimy | TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client |
| RS485 konektor | skrutkovacia svorkovnica A+, B-, GND |
| RS485 rýchlosť | 600 bps – 230,4 kbps |
| Dátové bity | 5 / 6 / 7 / 8 bitov |
| Stop bity | 1 / 2 |
| Parita | None, Odd, Even, Mark, Space |
| TX buffer | 6 KB |
| RX buffer Ethernet | 4 KB |
| Napájanie | 5 – 7 V DC, odporúčané 5 V |
| Prúd | cca 150 mA pri 5 V |
| Spotreba | < 1 W |
| Prevádzková teplota | -25 až 75 °C |
| Skladovacia teplota | -40 až 105 °C |
Konfigurácia
Zariadenie je možné nastavovať cez webové rozhranie, AT príkazy, sériový protokol alebo sieťový konfiguračný protokol. Podporované je automatické získanie IP adresy cez DHCP aj manuálne nastavenie statickej IP adresy.
Upozornenie
Tento model nepodporuje Modbus TCP. Ak potrebujete prevodník s podporou Modbus TCP, RS232 aj RS485, v ponuke máme aj Waveshare RS232 RS485 TO POE ETH (B), ktorý navyše podporuje PoE a elektrickú izoláciu.
Obsah balenia
- 1× Waveshare RS485 TO ETH prevodník
- 1× napájací adaptér s EU koncovkou
Dokumentácia
Návody na zapojenie, konfiguráciu siete a nastavenie pracovných režimov nájdete na: Waveshare RS485 TO ETH Wiki.
