Popis

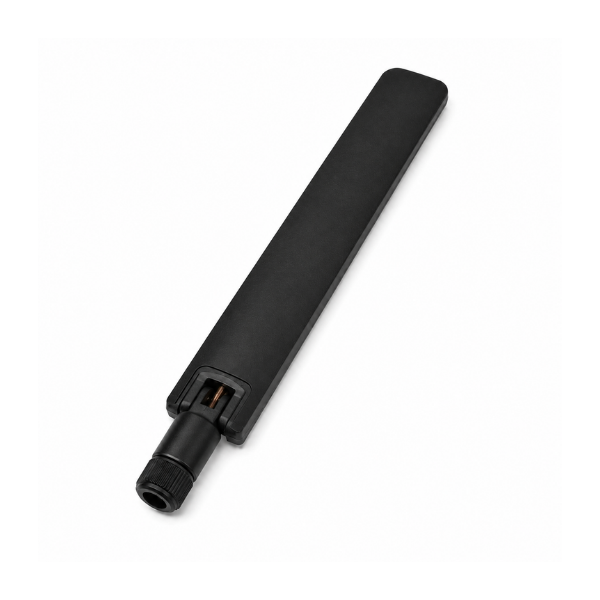

Waveshare 5G/4G/3G/2G External Antenna je externá anténa určená pre mobilné komunikačné moduly pracujúce v širokom frekvenčnom rozsahu 600 až 6000 MHz. Je vhodná pre 5G, 4G LTE, 3G aj 2G aplikácie.

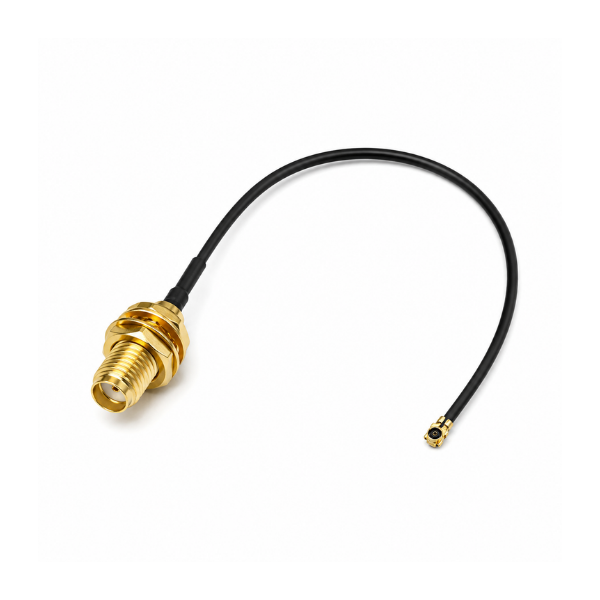

Anténa je vybavená SMA konektorom a dodáva sa s prepojovacím káblom SMA na IPEX-4, vďaka čomu ju možno pripojiť k mnohým 4G a 5G modemovým modulom.
Hlavné vlastnosti
- podpora 5G, 4G, 3G a 2G sietí
- široký frekvenčný rozsah 600 – 6000 MHz
- všesmerová charakteristika
- SMA pripojenie s redukciou na IPEX-4
- vhodná pre komunikačné moduly a vývojové dosky s mobilným modemom
Technické špecifikácie
| Frekvenčný rozsah | 600 – 6000 MHz |
| Impedancia | 50 Ω |
| Špičkový zisk | -2 až 5,5 dBi |
| Max. vstupný výkon | 25 W |
| Polarizácia | lineárna |
| Účinnosť | 25 – 85 % |
| Konektor antény | SMA Male |
| Prepojovací kábel | SMA na IPEX-4 |
| Materiál | ABS |
| Rozmery antény | 152,4 × 21,79 × 14,49 mm |
| Prevádzková teplota | -40 až 85 °C |
| Skladovacia teplota | -40 až 85 °C |
Kompatibilita
Anténa je vhodná pre 5G/4G komunikačné moduly vybavené konektorom IPEX-4, napríklad moduly z radu SIMCom alebo Quectel. Pred pripojením odporúčame skontrolovať typ anténneho konektora konkrétneho modulu.
Obsah balenia

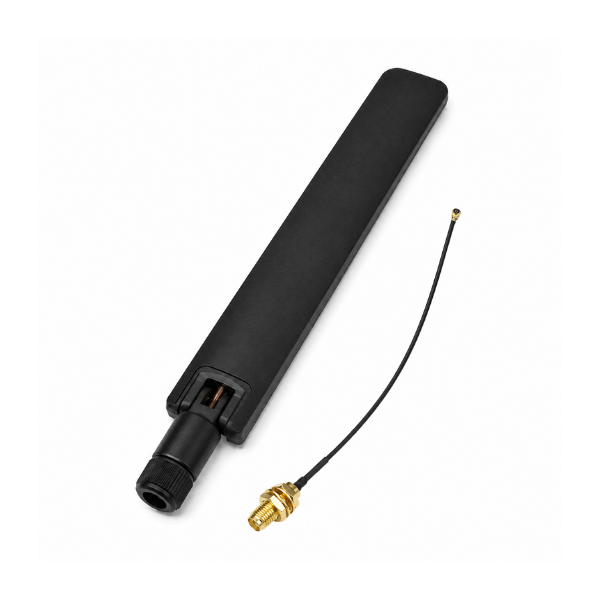

- 1× 5G/4G/3G/2G externá anténa
- 1× prepojovací kábel SMA na IPEX-4
